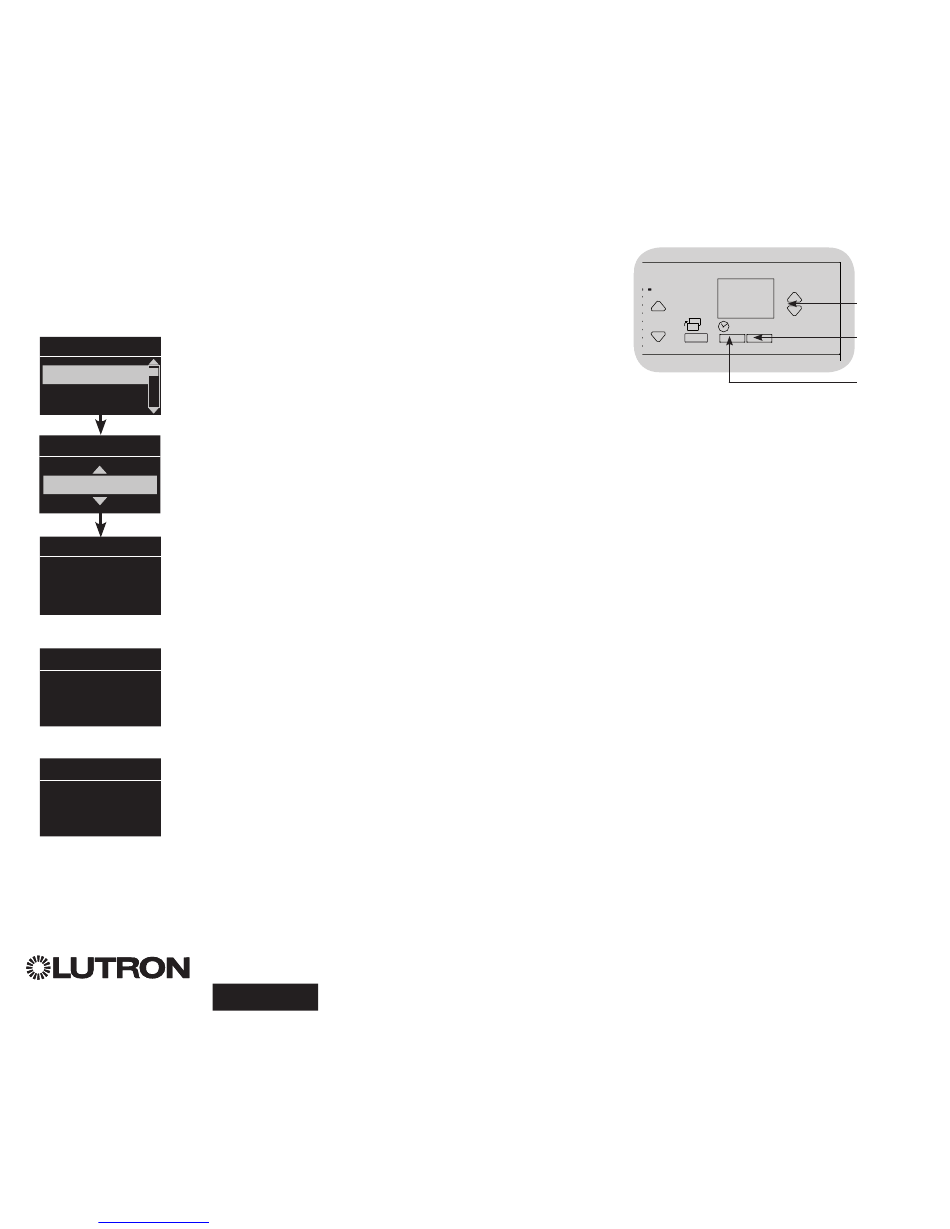

Configuración del sensor de luz del dia
Modo de Grupo
Este paso le permite asignar sensores de luz del dia a un grupo de cargas DALI conectadas a
la unidad de control GRAFIK Eye
Sensor de luz del dia
1. Si no lo hizo anteriormente, complete los pasos de la página 17
Grupos para sensor...
2. Utilice los botones Maestros para marcar "Grupos de luz del dia"
Configuración
3. Use los botones Maestro para moverse a través de la lista de grupos
Configurar Grupos
4. Use los botones Maestro para moverse a través de los dispositivos
Grupo 1
Grupo 1
Balasto 2/23
*No Asignado*
5. Presione el botón (posterior) del Reloj para volver a la lista
O
Grupo 1
Balasto 2/23
*Asignado*
O
Grupo 1
Balasto 2/23
*Grupo 2*
Downloaded from www.Manualslib.com
QS.
®
Configure los grupos
y seleccione "Modo de Grupo".
y presione el botón de OK para aceptar.
de luz del dia disponibles. Pueden definirse hasta 16 grupos de cargas
DALI. Presione el botón de OK para aceptar.
DALI en el enlace. Presione el botón de OK para agregar
o remover el dispositivo seleccionado. El dispositivo actualmente
seleccionado desplegará su estado de asignación actual:
No asignado si no está asignado a ningún grupo
Asignado si es asignado al grupo seleccionado (desplegado)
Grupo x si está actualmente asignado a otro grupo
(x = el número del grupo al cual está asignado)
configurable de grupos, y repita estos pasos para asignar
los dispositivos a otros grupos.
Nota: Cada dispositivo DALI puede ser asignado solamente a
un grupo. Asignar un dispositivo ya asociado con otro grupo
reemplazará su programación existente.
Para información adicional, consulte la guía completa de instalación y operación en www.lutron.com/qs
®
manuals search engine
1 9 2 10 3 11 4 12 5 13 6
(continúa en la página siguiente)
Guía Rápida de Instalación y Operación del GRAFIK Eye
14 7 15 8 16
9-16
1-8
OK
Botones
Maestros
Botón de OK
Botón de
reloj (atrás)
QS con DALI 19
®
