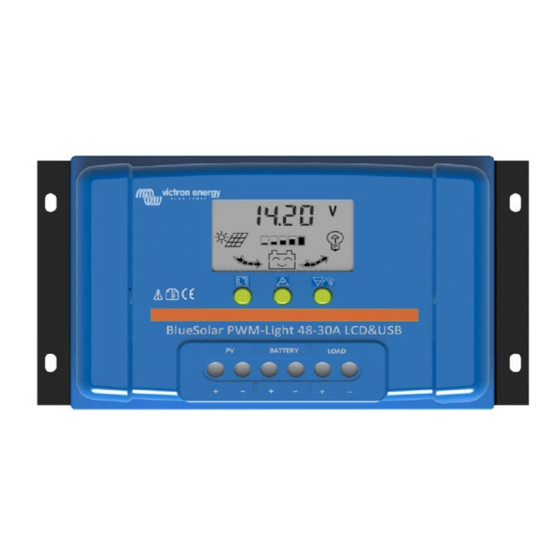

BlueSolar PWM Charge Controller – LCD - USB
12V | 24V | 30A
48V | 10A
48V | 20A
48V | 30A
Downloaded from
www.Manualslib.com
IMPORTANT
Always connect the batteries first.
Use for 12V battery system only 12V
(36 cells) solar panel array.
Use for 24V battery system only 24V
(72 cells) solar panel array.
Use for 48V battery system only 2x24V
(72 cells) solar panel array in series.
manuals search engine
Manual
Handleiding
Manuel
Anleitung
Manual
Manual
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Victron energy BlueSolar PWM 12V/24V-30A
Inhaltszusammenfassung für Victron energy BlueSolar PWM 12V/24V-30A
- Seite 30 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 31: Allgemeine Informationen
WICHTIGER HINWEIS Schließen Sie immer zuerst die Batterien an. Verwenden Sie für 12 V Batterie-Systeme nur 12 V (36 Zellen) Solarmodulanlagen. Verwenden Sie für 24 V Batterie-Systeme nur 24 V (72 Zellen) Solarmodulanlagen. Verwenden Sie für 48 V Batterie-Systeme nur 2x24 V (72 Zellen) Solarmodulanlagen in Reihe. - Seite 32 1. Schließen Sie die Batterie an den Lade-Regler an - Plus und Minus 2. Schließen Sie das Solarmodul an den Lade-Regler an - Plus und Minus 3. Schließen Sie die Last an den Lade-Regler an - Plus und Minus Beim Deinstallieren umgekehrt vorgehen. Bei Nichteinhaltung der richtigen Abfolge kann der BlueSolar Lade-Regler beschädigt werden.
-
Seite 33: Lcd- Display Und Einstellungen
4. LCD- Display und Einstellungen MENÜ：Zwischen verschiedenen Anzeigen hin- und herschalten oder Aufrufen/Verlassen der Einstellungen durch anhaltendes Drücken. HOCH: im Einstellungsmodus lassen sich damit die Einstellungen ändern. RUNTER: im Einstellungsmodus lassen sich damit die Einstellungen ändern. Taste Last ein/aus im H-Modus 4.1 Überwachung und Einstellungen Die Werte zwischen [ ] sind für 24 V-Batterieeinstellungen. - Seite 34 Hauptanzeigebildschirm Es wird die Batteriespannung, die Batteriekapazität, der Lade- und Entladestatus angezeigt. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Änderung der Einstellung des Batterietyps Einstellungen im Siehe Tabelle unten. Hauptanzeigebildschirm Halten Sie die Taste MENU Die Werkseinstellung ist b01. einige Sekunden lang gedrückt, bis die Zahlen, bei denen Sie sich gerade...
- Seite 35 Anzeigebildschirm Ladestrom Hier wird der Solar- zu Batteriestrom und der Ladezustand angezeigt. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Last-Betriebs-Modus: Die Werkseinstellung ist 24 h. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Änderung der Last-Betriebs-Modus- Einstellungen im Last- Einstellung.
- Seite 36 angeschlossen werden.) Bei erneutem L01-L23 Auslösewert Betätigen der Taste Verzögerung (Sekunden) Misst der Lade-Regler einen MENU gelangen Spannungswert eines Solarmoduls Sie zu folgenden unterhalb dieses Wertes, wartet er Einstellungen: 10 s lang und misst erneut, um sicherzugehen, dass die Nacht anbricht.
- Seite 37 5. Alarme Hohe Temperatur Temperatur <85℃, Regler arbeitet normal. Wenn die Temperatur ≥ 85℃, schaltet der Regler in die erste Schutzphase: Er verringert den PV-Eingangsstrom, um seine Temperatur zu senken. Die Last arbeitet dabei jedoch normal. Es erscheint keine Anzeige auf dem LCD-Display.
-
Seite 38: Technische Daten
6. Technische Daten BlueSolar Lade-Regler 12 V/24 V|30 A 48 V|10 A 48 V|20 A 48 V|30 A 12/24 V automatische Batteriespannung 48 V Wahl 10 A 20 A 30 A Lade- & Last-Strom 30 A Lade-Modus PWM, Zeit- und Beleuchtungsregelung Automatische Lastabschaltung Maximale Solar-Spannung 55 V... - Seite 48 Downloaded from www.Manualslib.com manuals search engine...
