3.2 Montage

Während der Montage ist darauf zu achten, dass das Sondenrohr nicht verbo-
gen wird. Stöße gegen die Schwimmer müssen unbedingt vermieden werden!
Es darf keine Feuchtigkeit in den M12-Stecker eintreten.
Das VISY-Density Modul muss vor Ort auf dem Sondenrohr montiert werden.

3.2.1 VISY-Density mit VISY-Stick Advanced

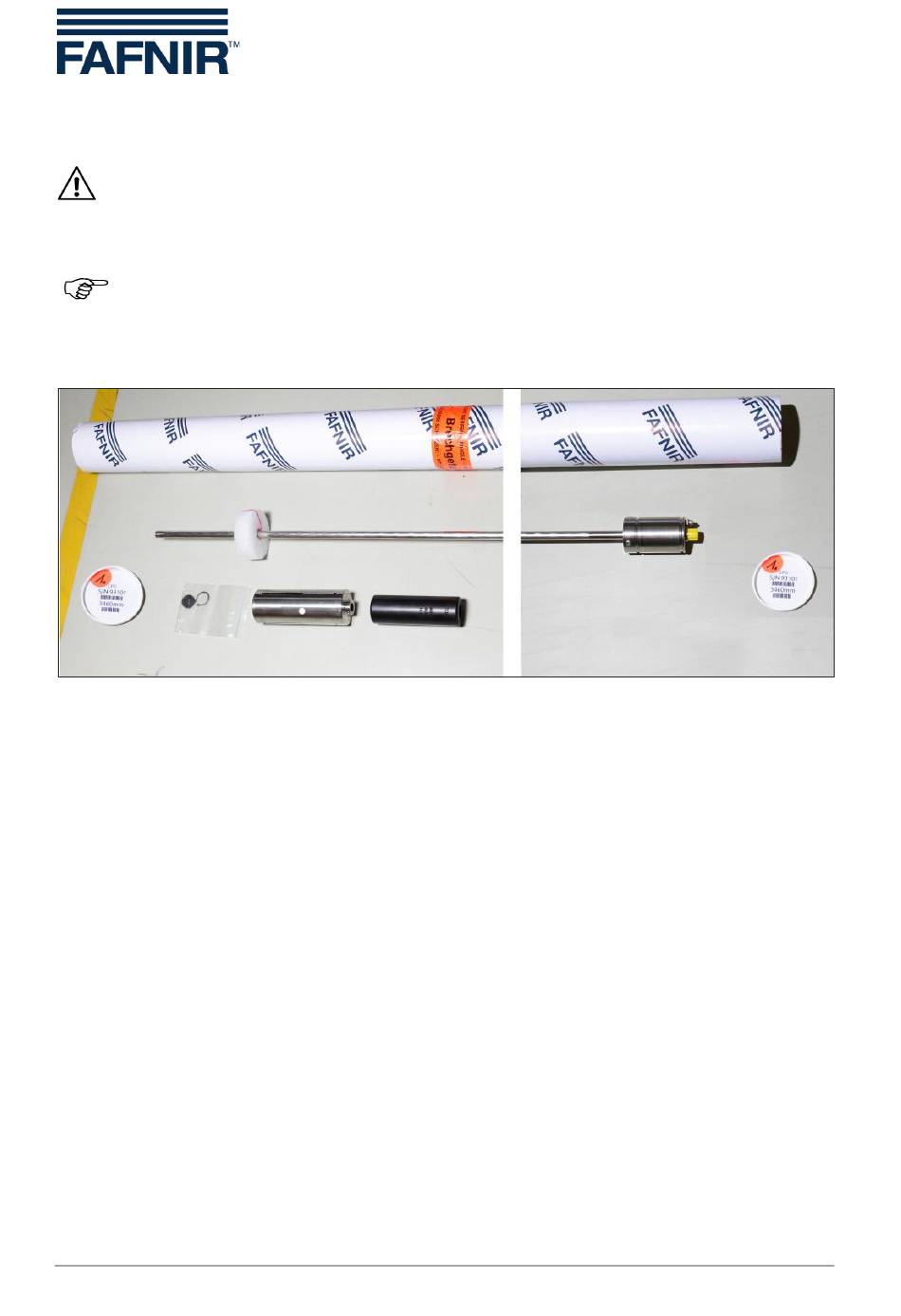

Verpackungsrohr
Transport Sicherung
Kartondeckel
Sicherungsring
1.
VISY-Stick Advanced Sonde aus dem Verpackungsrohr ziehen
2.
Transportsicherungen und Gummibänder entfernen
3.
LPG- bzw. den Produktschwimmer mit der TOP-Markierung in Richtung Sonden-
kopf auf das Sondenrohr schieben
4.
Bei VISY-Stick Advanced Abstandsbuchse auf das Sondenrohr schieben
5.
VISY-Density Modul mit der Beschriftung in Richtung Sondenkopf auf das Sonden-
rohr schieben
6.
Wasserschwimmer (Option) mit der TOP-Markierung in Richtung Sondenkopf auf
das Sondenrohr schieben
7.
Sicherungsring und Kunststoff-Endsicherung mit einer Sicherungsringzange am
Sondenrohrende aufstecken
8.
VISY-Density je nach Anwendung mit den 2 Gewindestiften in der entsprechenden
Höhe des Sondenrohres fixieren, siehe Abbildung 1: VISY-Density und VISY-
Density LPG:
8. a)
Zur Messung der Sumpfdichte: Abstand zwischen Sondenrohrende und Ober-
kante des VISY-Density Moduls kleiner als 190 mm
8. b)
Zur Messung der Produktdichte: Abstand zwischen Sondenrohrende und Ober-
kante des VISY-Density Moduls größer als 215 mm
Seite 5/12
Produktschwimmer /
LPG-Schwimmer
VISY-Density /
VISY-Density LPG
Sondenrohr
Sondenkopf
Kartondeckel
Installation
