2.2
Voraussetzungen
Für die Installation des VISY-Output 1 im VISY-Command muss eine Interfacekarte ab
Version VI-4 vorhanden sein.
2.3
Montage
VISY-Output 1 ist für den Einbau im VISY-Command vorgesehen. Das VISY-Output 1
wird zur Montage auf die DIN-Tragschiene des VISY-Command gesteckt. Halten Sie den
Modulträger des VISY-Output 1 schräg an die Tragschiene und stecken Sie den Rastfuß so
auf die Schiene, dass eine Seite des Modulträgers fixiert ist. Anschließend drücken Sie die
andere Seite des Modulträgers auf die Schiene, bis diese Seite eingerastet ist und der
Modulträger fest sitzt.
VISY-Output 1 kann nur zusammen mit der Interfacekarte VI-... (ab Version
VI-4) verwendet werden.
Montieren Sie das VISY- Output 1 links neben der Interfacekarte VI-... auf der
DIN-Tragschiene.
Der Modulträger kann nur mit einem Schraubendreher durch Aushebeln von
der Tragschiene gelöst werden.
2.3.1 Aufbau
Die folgende Abbildung zeigt die Lage der Anschlüsse und LEDs auf der Platine des VISY-
Output 1 (Beschreibung siehe folgende Kapitel):
Installation
7
6
5
4
3

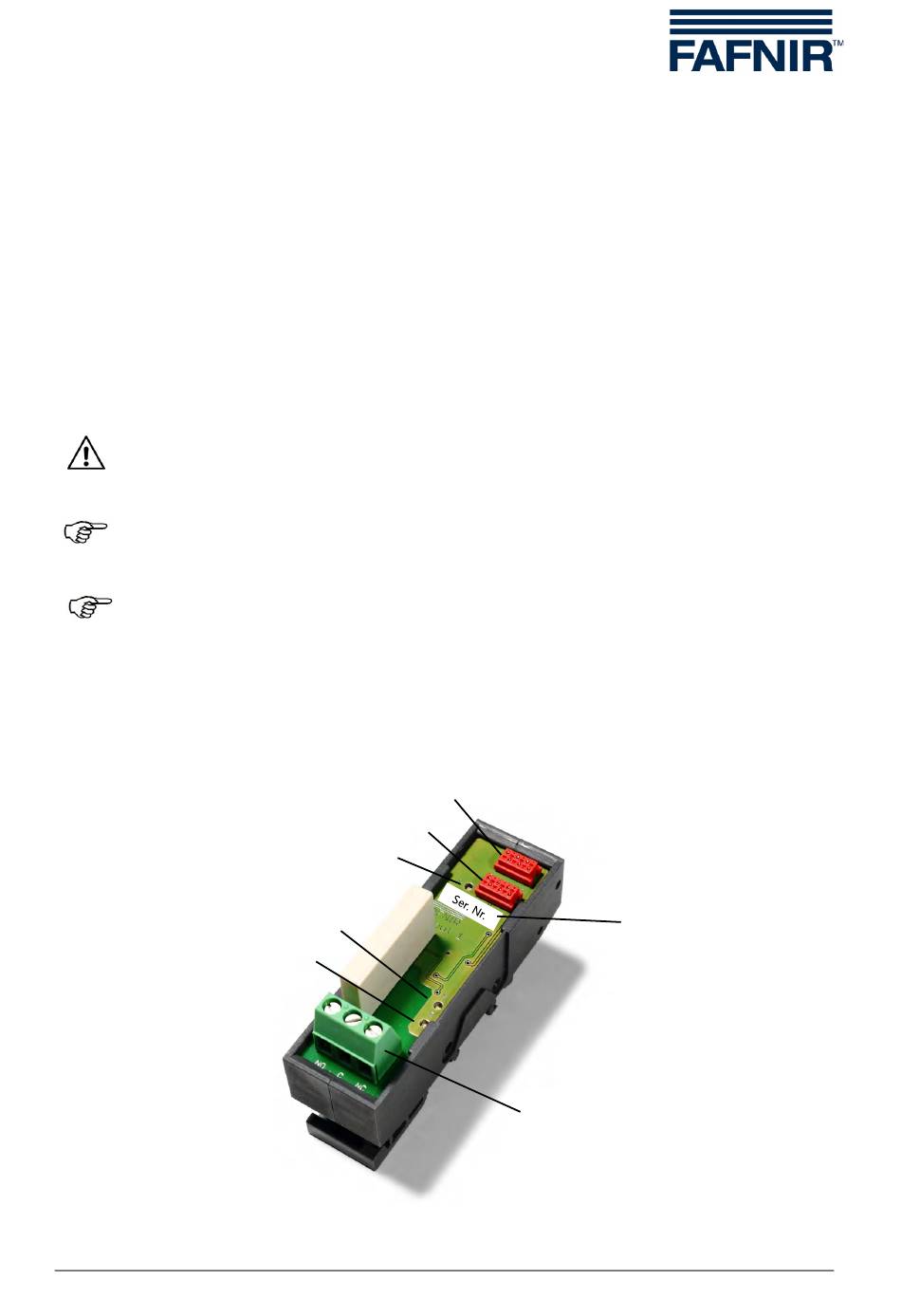

Abbildung 1: Aufbau VISY-Output 1
1
2
