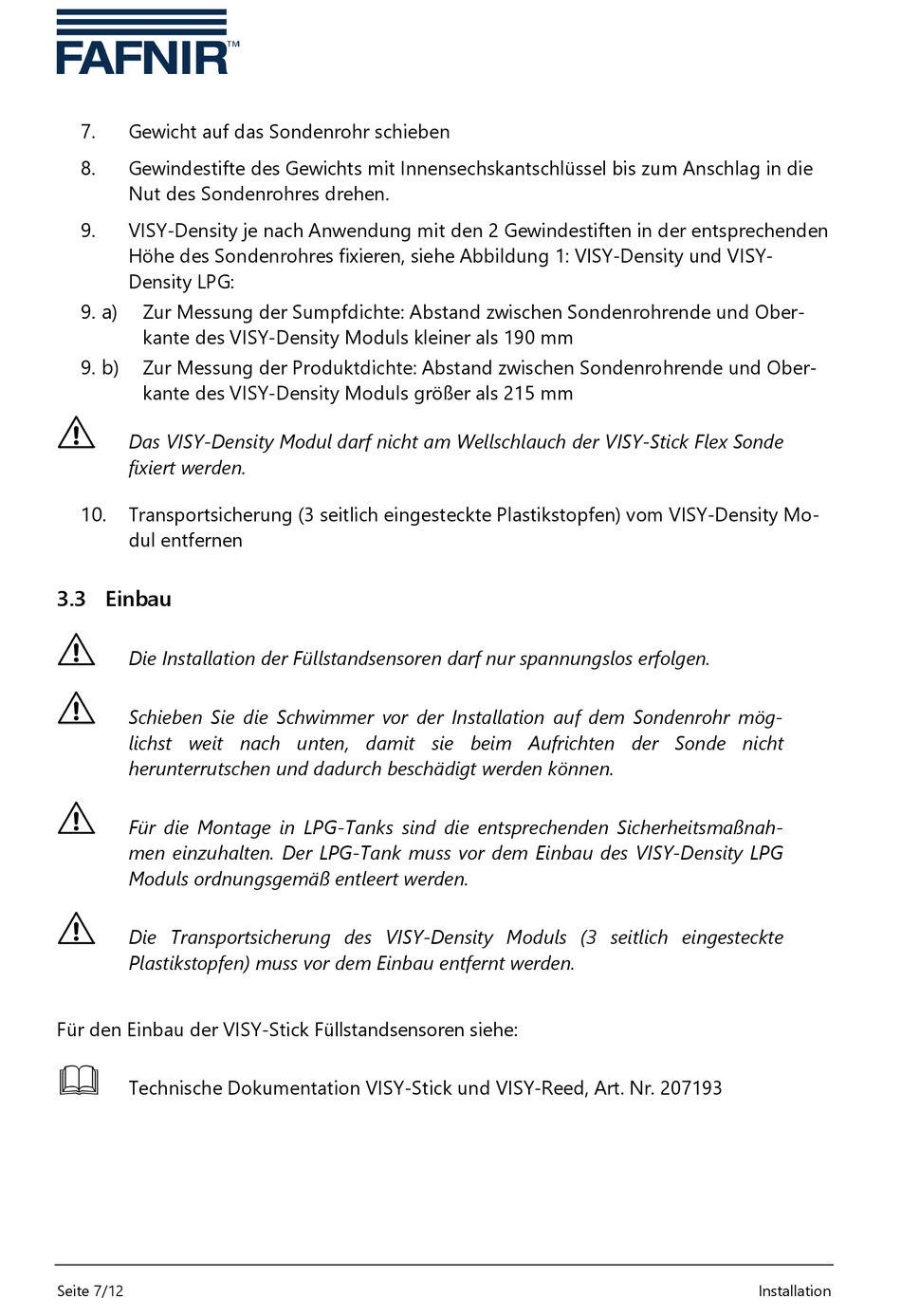

7.
Gewicht auf das Sondenrohr schieben
8.
Gewindestifte des Gewichts mit Innensechskantschlüssel bis zum Anschlag in die
Nut des Sondenrohres drehen.
9.
VISY-Density je nach Anwendung mit den 2 Gewindestiften in der entsprechenden
Höhe des Sondenrohres fixieren, siehe Abbildung 1: VISY-Density und VISY-
Density LPG:
9. a)
Zur Messung der Sumpfdichte: Abstand zwischen Sondenrohrende und Ober-
kante des VISY-Density Moduls kleiner als 190 mm
9. b)
Zur Messung der Produktdichte: Abstand zwischen Sondenrohrende und Ober-
kante des VISY-Density Moduls größer als 215 mm
Das VISY-Density Modul darf nicht am Wellschlauch der VISY-Stick Flex Sonde
fixiert werden.
10.
Transportsicherung (3 seitlich eingesteckte Plastikstopfen) vom VISY-Density Mo-
dul entfernen

3.3 Einbau

Die Installation der Füllstandsensoren darf nur spannungslos erfolgen.
Schieben Sie die Schwimmer vor der Installation auf dem Sondenrohr mög-
lichst weit nach unten, damit sie beim Aufrichten der Sonde nicht
herunterrutschen und dadurch beschädigt werden können.
Für die Montage in LPG-Tanks sind die entsprechenden Sicherheitsmaßnah-
men einzuhalten. Der LPG-Tank muss vor dem Einbau des VISY-Density LPG
Moduls ordnungsgemäß entleert werden.
Die Transportsicherung des VISY-Density Moduls (3 seitlich eingesteckte
Plastikstopfen) muss vor dem Einbau entfernt werden.
Für den Einbau der VISY-Stick Füllstandsensoren siehe:

Technische Dokumentation VISY-Stick und VISY-Reed, Art. Nr. 207193
Seite 7/12 Installation
