2.2

Voraussetzungen

Für den Anschluss des VISY-Input 8 an das VISY-X System muss eine Interfacekarte ab Versi-
on VI-4 mit angeschlossenem Kommunikationsadapter VISY-ICI 485 vorhanden sein.
2.3

Montage

VISY-Input 8 ist für die Wandmontage innerhalb eines Gebäudes vorgesehen.
Zur Montage muss der Gehäusedeckel entfernt werden.
2.4

Aufbau

Die folgende Abbildung zeigt die Lage der Anschlüsse, LEDs und Bedienelemente auf der
Platine des VISY-Input 8.
7
8
6
5
4

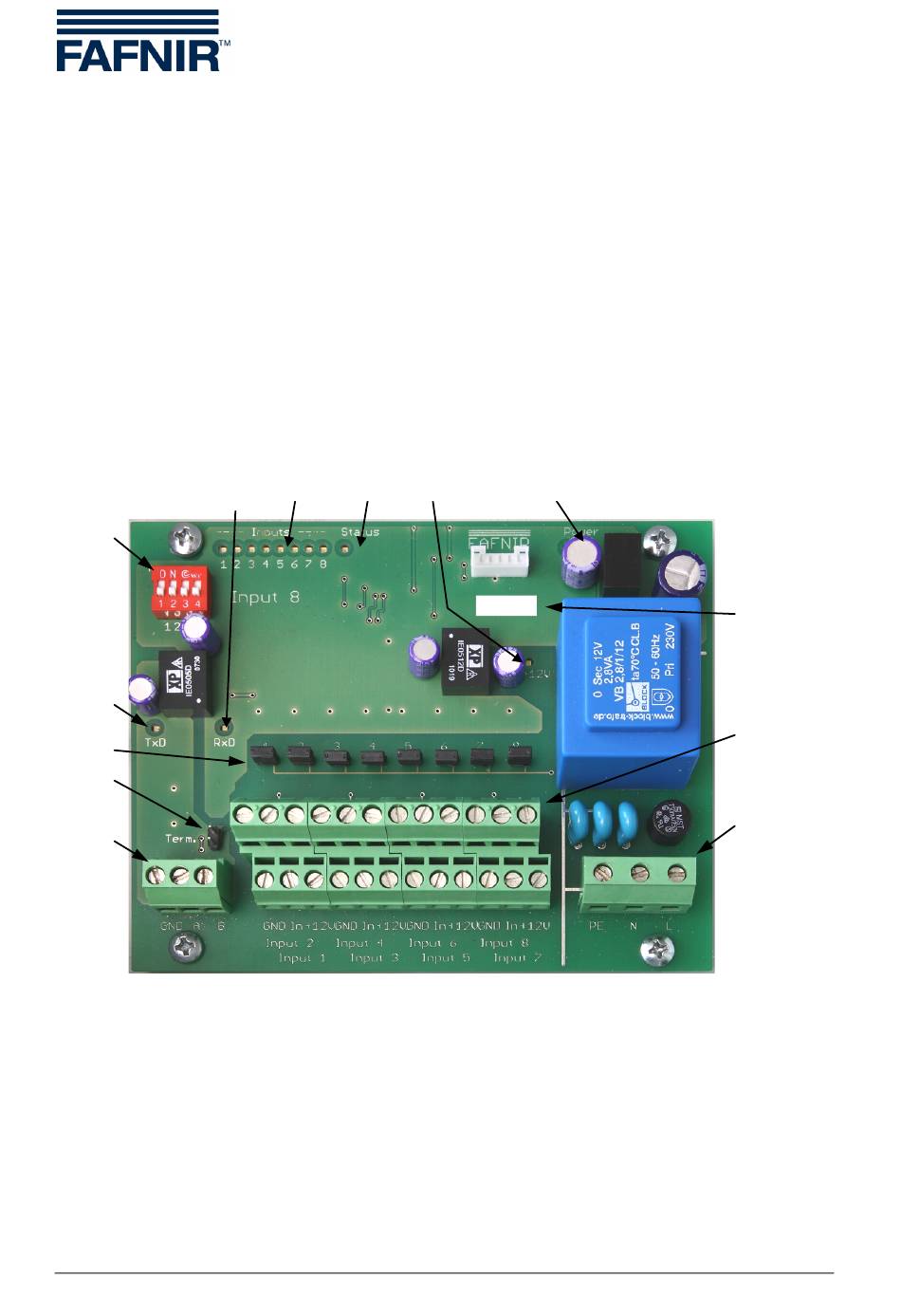

Abbildung 1: Aufbau VISY-Input 8

2.4.1 Geräteinformation
(1) Aufkleber mit der Gerätenummer, welche das Gerät eindeutig identifiziert. Bei der
Konfiguration mit der Software VISY-Setup wird diese Gerätenummer benötigt, um
das Gerät adressieren zu können.
Seite 2/9
9 10 11 12 13
Ser-Nr.
1
2
3
Installation
