fafnir VISY-Output 1 Technische Dokumentation

1-kanal relais-ausgangsmodul

Werbung

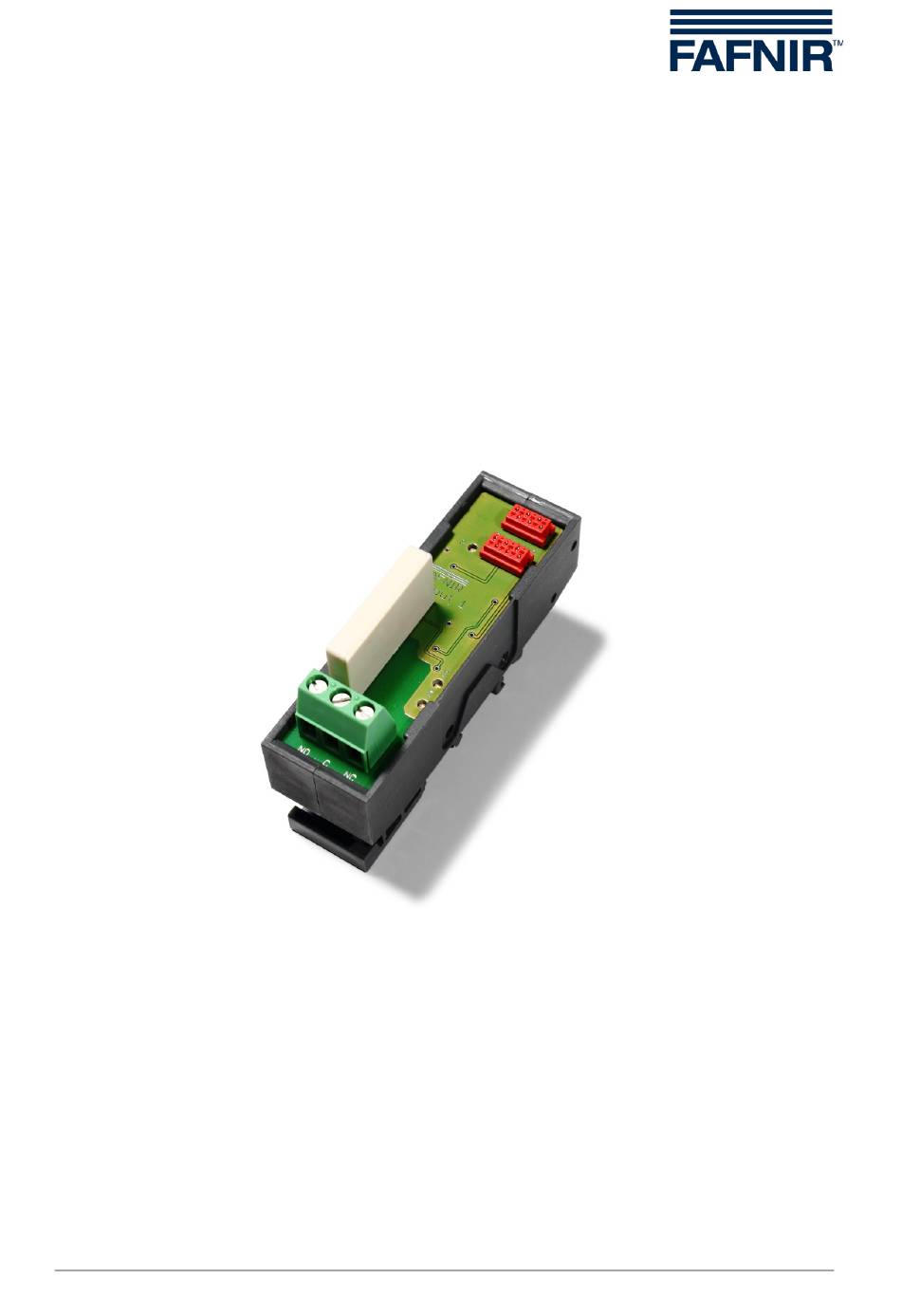

Technische Dokumentation
VISY-Output 1
1-Kanal Relais-Ausgangsmodul
Version:
2
Ausgabe:
2016-09
Art. Nr.:
350218
FAFNIR GmbH • Schnackenburgallee 149 c • 22525 Hamburg • Tel.: +49 / 40 / 39 82 07–0 • Fax: +49 / 40 / 390 63 39

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für fafnir VISY-Output 1

  • Seite 1 Technische Dokumentation VISY-Output 1 1-Kanal Relais-Ausgangsmodul Version: Ausgabe: 2016-09 Art. Nr.: 350218 FAFNIR GmbH • Schnackenburgallee 149 c • 22525 Hamburg • Tel.: +49 / 40 / 39 82 07–0 • Fax: +49 / 40 / 390 63 39...
  • Seite 2 © Copyright: Vervielfältigung und Übersetzung nur mit schriftlicher Genehmigung der FAFNIR GmbH. Die FAFNIR GmbH behält sich das Recht vor, ohne vorherige Ankündigung Änderungen an Produkten vorzunehmen. Inhaltsverzeichnis...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ....................1 Installation ....................1 Sicherheitshinweise ........................... 1 Voraussetzungen ..........................2 Montage ..............................2 2.3.1 Aufbau ..............................2 2.3.2 Geräteinformation ..........................3 2.3.3 Anschlüsse ............................3 2.3.4 Leuchtdioden ............................3 2.3.5 Anschluss der Relaiskontakte ......................3 2.3.6 Verbindung zum VISY-Command ....................3 Konfiguration ............................
  • Seite 4: Einleitung

    Sicherheitseinrichtung oder eines Alarmindikators an das VISY-Command. Alarme, die vom Tankinhaltmesssystem VISY-X festgestellt wurden, können so an ein externes System wei- tergegeben werden. Über das VISY-ICI 485 kann VISY-Output 1 mit VISY-Output 8 und VISY-Input 8 Modulen erweitert werden. VISY-Output 1 befindet sich auf einem Modulträger zur Montage auf DIN-Tragschienen und ist für den Einbau im VISY-Command vorgesehen, von wo aus die Verdrahtung erfolgt.
  • Seite 5: Voraussetzungen

    Montage auf die DIN-Tragschiene des VISY-Command gesteckt. Halten Sie den Modulträger des VISY-Output 1 schräg an die Tragschiene und stecken Sie den Rastfuß so auf die Schiene, dass eine Seite des Modulträgers fixiert ist. Anschließend drücken Sie die andere Seite des Modulträgers auf die Schiene, bis diese Seite eingerastet ist und der...
  • Seite 6: Geräteinformation

    Betriebsspannungs-LED (grün) 2.3.5 Anschluss der Relaiskontakte Das VISY-Output 1 verfügt über ein Relais mit potentialfreiem Wechsler. Eine externe Sicherheitseinrichtung oder Alarmindikator kann an den mit NO – C – NC gekennzeichne- ten Klemmen der 3-poligen Schraubklemme (siehe folgende Abbildung) angeschlossen werden.
  • Seite 7: Konfiguration

    Konfiguration Die Konfiguration von VISY-Output 1 erfolgt - wie für das VISY-X System üblich - mit Hilfe der Konfigurationssoftware VISY-Setup. Das Datenprotokoll zur Kommunikation mit VISY-Stick muss mit VISY-Setup auf „Multi-Messwertgeber“ eingestellt werden. Aufgrund der kürzeren Kom- munikationszeiten sollte vorzugsweise „Multi-Messwertgeber 4800 bps“ ver- wendet werden.
  • Seite 8: Relais-Betriebsart

    Ausgang aktiviert wird. Die Failsafe Betriebsart bietet den Vorteil, dass auch bei einem Ausfall der Hilfsenergie vom VISY-Output 1 über das dann abfallende Relais ein Alarm signalisiert werden kann. Die folgende Tabelle zeigt den Zustand des Relais in Abhängigkeit von der konfigurierten Relais-Betriebsart und dem Zustand des Ausgangs.
  • Seite 9: Wartungsmodus

    2.4.5 Wartungsmodus Der Wartungsmodus dient dazu, den Ausgang des VISY-Output 1 temporär in den deakti- vierten Zustand zu bringen. Diese Funktion kann beispielsweise während der Konfiguration verwendet werden, um zu verhindern, dass es aufgrund einer noch unvollständigen Konfi- guration zur Alarmauslösung über den Relaiskontakt kommt. Der Wartungsmodus wird mit der Konfigurationssoftware VISY-Setup ein- bzw.
  • Seite 10: Fehlerdiagnose

    Fehlerdiagnose VISY-Output 1 hat mehrere LEDs, welche die Diagnose bei Problemen erleichtern. Die Positionen der LEDs können der Abbildung 1 entnommen werden. Relais-LED (3) Die rote LED für das Relais zeigt an, ob das Relais angezogen oder abgefallen ist. Status-LED (4) Die gelbe Status-LED informiert über den Status der Kommunikation zwischen der Inter-...
  • Seite 11: Wartung

    Instandhaltung Das VISY-Output 1 ist wartungsfrei. Rücksendung Vor der Rücksendung von FAFNIR Produkten ist eine Freigabe durch den FAFNIR Kunden- dienst erforderlich. Bitte sprechen Sie mit Ihrem Kundenberater oder dem Kundendienst, der Sie über die Details der Rücksendung informiert. Die Rücksendung von FAFNIR Produkten ist nur nach einer Freigabe durch den FAFNIR Kundendienst möglich.
  • Seite 13 Leerseite...
  • Seite 14 Leerseite...
  • Seite 15 Leerseite...
  • Seite 16 FAFNIR GmbH Schnackenburgallee 149 c 22525 Hamburg Tel.: +49 / 40 / 39 82 07–0 Fax: +49 / 40 / 390 63 39 E-Mail: info@fafnir.de Web: www.fafnir.de...
