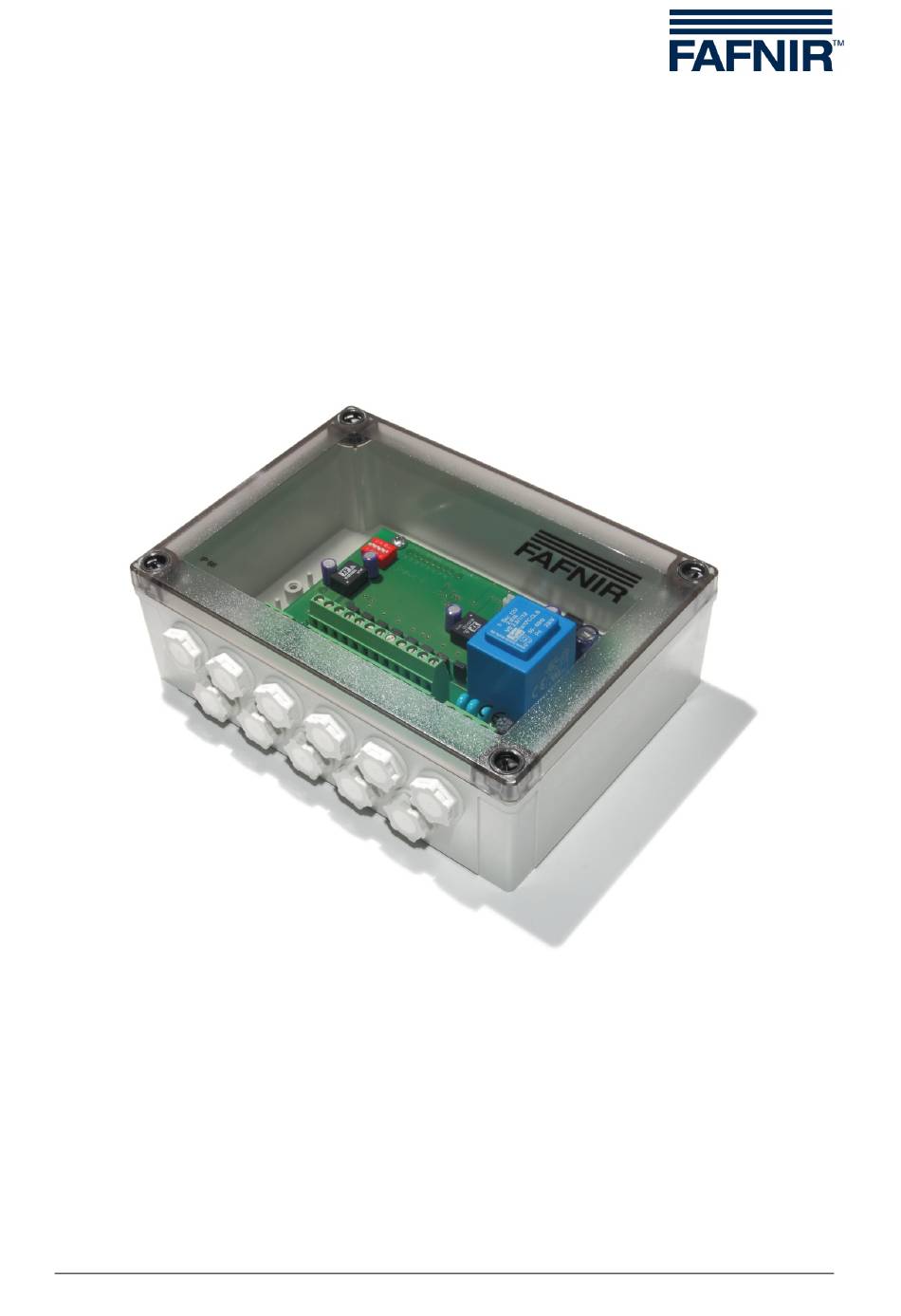

- Seite 1 Technische Dokumentation VISY-Input 8 Digitales 8-Kanal Eingangsmodul Version: Ausgabe: 2016-09 Art.-Nr.: 207165 FAFNIR GmbH • Schnackenburgallee 149 c • 22525 Hamburg • Tel.: +49 / 40 / 39 82 07–0 • Fax: +49 / 40 / 390 63 39...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ................... 8 Abbildungsverzeichnis ................8 Tabellenverzeichnis ................8 Anhang ....................9 EU-Konformitätserklärung .................. 9 © Copyright: Vervielfältigung und Übersetzung nur mit schriftlicher Genehmigung der FAFNIR GmbH. Die FAFNIR GmbH behält sich das Recht vor, ohne vorherige Ankündigung Änderungen an Produkten vorzunehmen. -
Seite 3: Einleitung
Dadurch wird die Anzeige der Alarme an einer zentralen Stelle mög- lich. Durch den Aufbau in einem eigenen Gehäuse kann VISY-Input 8 dort installiert werden, von wo aus die einfachste Verdrahtung erfolgen kann. Zur Anbindung an das Tankinhalt- messsystem VISY-X muss nur eine kostengünstige Kommunikationsleitung verlegt werden. -
Seite 4: Voraussetzungen
Voraussetzungen Für den Anschluss des VISY-Input 8 an das VISY-X System muss eine Interfacekarte ab Versi- on VI-4 mit angeschlossenem Kommunikationsadapter VISY-ICI 485 vorhanden sein. Montage VISY-Input 8 ist für die Wandmontage innerhalb eines Gebäudes vorgesehen. Zur Montage muss der Gehäusedeckel entfernt werden. -
Seite 5: Anschlüsse
2.4.2 Anschlüsse 24-polige Schraubklemme zum Anschluss der Eingangssignale 3-polige Schraubklemme zum Anschluss der Hilfsenergie 3-polige Schraubklemme zum Anschluss der Kommunikation 2.4.3 Bedienelemente 2-polige Stiftleiste zum Aktivieren einer Abschlussimpedanz für die RS-485 Schnitt- stelle. Im Normalfall sollte die Kommunikation im RS-485 Netzwerk ohne Aktivie- rung von Abschlussimpedanzen (Brücke nicht gesteckt) störungsfrei sein, da die Datenrate vergleichsweise niedrig ist. -
Seite 6: Eingänge
Der Anschluss des externen Relaiskontakts hat an den Klemmen „In“ und „+12 V“ des Ein- gangs zu erfolgen. Für die Versorgung von externen Relaiskontakten hat VISY-Input 8 eine interne 12 V Span- nungsquelle. Die Eingänge sind über die interne 12 V Spannungsquelle galvanisch verbun- den. -
Seite 7: Konfiguration
Die Funktion der einzelnen Eingänge im VISY-Input 8 muss durch Stecken oder Entfernen der jeweiligen Brücke festgelegt werden (siehe Kapitel 2.6). Die weitere Konfiguration von VISY-Input 8 erfolgt - wie für das VISY-X System üblich - mit der Konfigurationssoftware VISY-Setup. -
Seite 8: Fehlerdiagnose
Status-LED (11) Die gelbe Status-LED informiert über den Status der Kommunikation zwischen der Interface- karte VI im VISY-Command und dem VISY-Input 8. Die folgende Tabelle listet die möglichen Zustände der Status-LED auf und erklärt deren Bedeutung. Status-LED Fehler... -
Seite 9: Led (12)
Betriebsspannungs-LED (13) Die grüne Betriebsspannungs-LED zeigt an, ob das VISY-Input 8 mit Spannung versorgt wird. Nach dem Einschalten der Hilfsenergie leuchtet die Betriebsspannungs-LED dauerhaft. Eine flackernde oder erloschene LED deutet auf ein Problem mit der Hilfsenergie oder dem Netz- teil hin. -
Seite 10: Technische Daten
Spannungsversorgung, 12 V DC, Strom über den Relais- kontakt begrenzt auf 10 mA ±10 % Tabelle 2: Technische Daten Abbildungsverzeichnis Abbildung 1: Aufbau VISY-Input 8 ................. 2 Abbildung 2: Schraubklemme Hilfsenergie ..............3 Abbildung 3: Schraubklemme Eingänge ................. 4 Abbildung 4: Schraubklemme Kommunikation ............... 5 Tabellenverzeichnis Tabelle 1: Status-LED ...................... - Seite 12 FAFNIR GmbH Schnackenburgallee 149 c 22525 Hamburg Tel.: +49 / 40 / 39 82 07–0 Fax: +49 / 40 / 390 63 39 E-Mail: info@fafnir.de Web: www.fafnir.de...
