AMI Codes-II CC
Betrieb
5.2.
Display
42

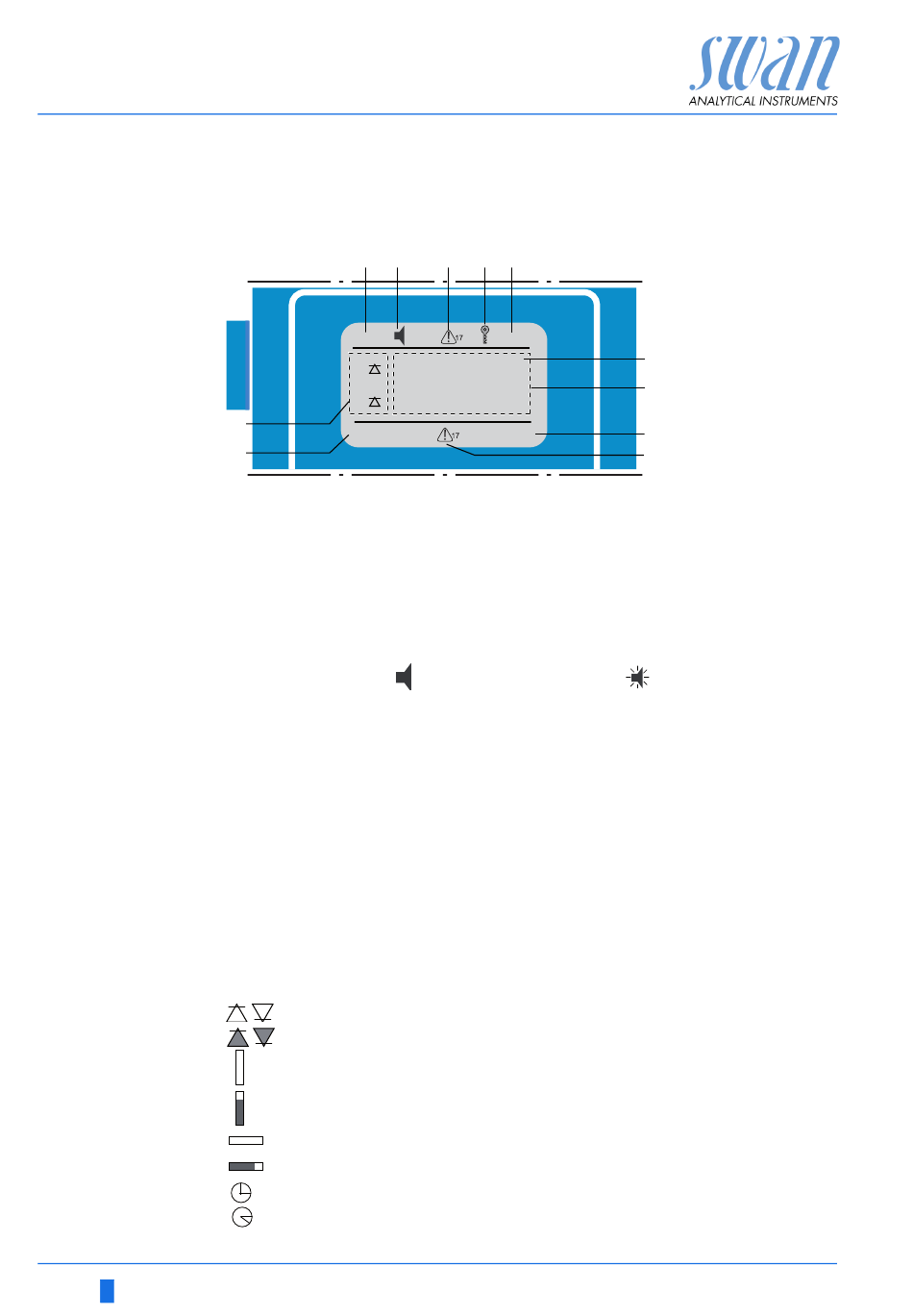

Messwerte und Symbole am Display
A B
RUN
R1
R2
L
47 B/s
K
A
RUN
Normalbetrieb
HOLD
Schalteingang geschlossen oder Kal. Verzög.: Regler/
Grenzwert unterbrochen (zeigt Status der Signalaus-
gänge)
OFF
Schalteingang geschlossen: Regler/Grenzwert unter-
brochen (zeigt Status der Signalausgänge).
B
ERROR
C
Zeigt die verbleibende Reagenzienmenge in% wenn < 17% (= 340 ml)
D
Messumformer-Kontrolle via Profibus
E
Zeit
F
Prozesswerte
G Probentemperatur
H
Zeigt die verbleibende Reinigungslösung in% wenn < 17% (= 340 ml)
I
Probenfluss in B/s
K
Status Schaltausgänge
Status Schaltausgang, Symbole
Oberer/unterer Grenzwert noch nicht erreicht
Oberer/unterer Grenzwert erreicht
Regler aufw./abw.: keine Aktion
Regler aufw./abw.: aktiv, dunkler Balken zeigt die Reglerintensität
Stellmotor geschlossen
Stellmotor: offen, dunkler Balken steht für ungefähre Position
Zeitschaltuhr
Zeitschaltuhr: Zeitschaltuhr aktiv (drehender Zeiger)
E
C
D
12:56:02
0.22
12:55:35
fac
ppm
0.26
12:52:40
tc2
ppm
0.04
12:52:40
ccc
ppm
26.8 °C
Fehler
F
G
H
I
Schwerwiegender
Fehler
A-96.250.580 / 290620
