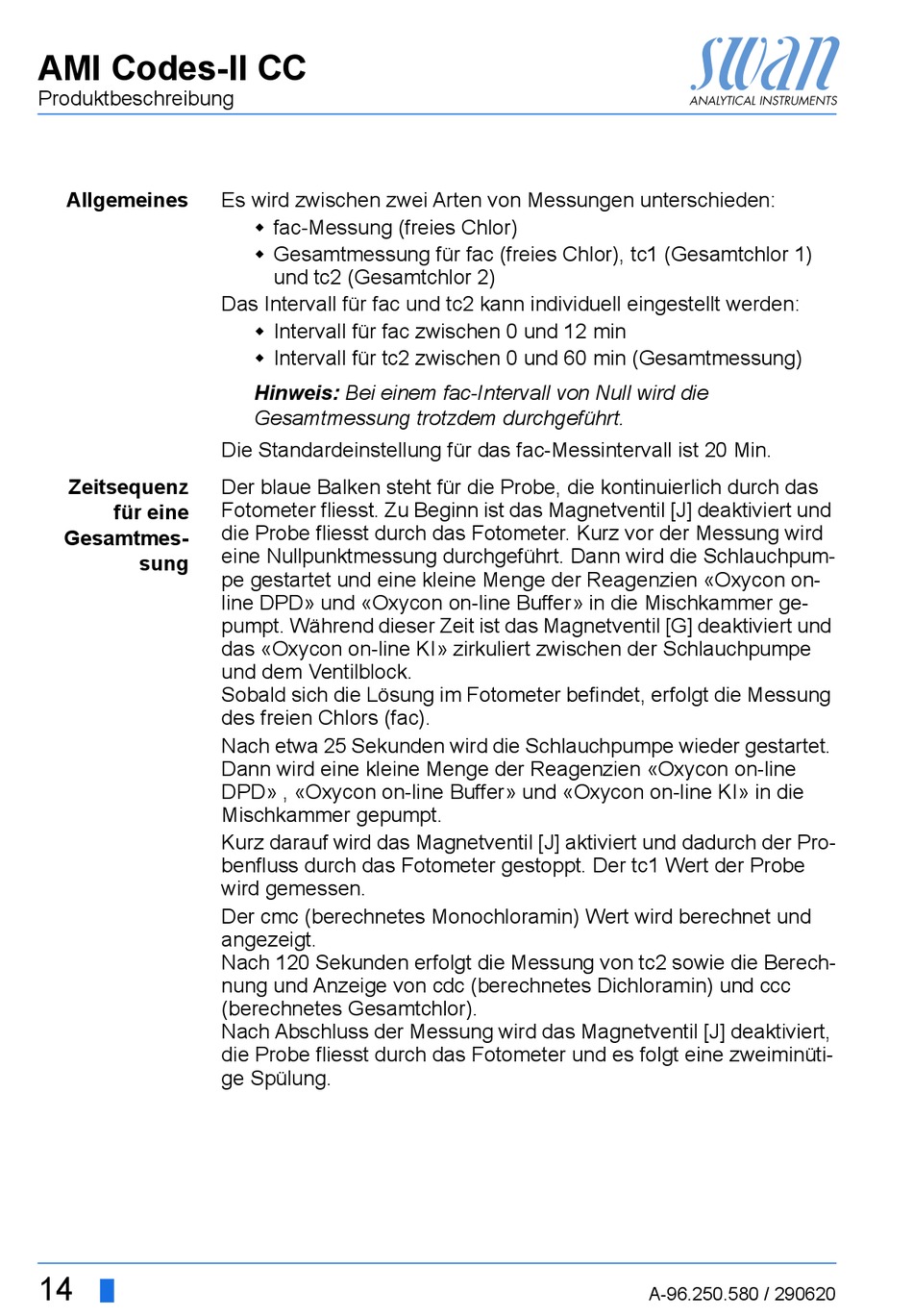

AMI Codes-II CC
Produktbeschreibung
Allgemeines
Zeitsequenz
für eine
Gesamtmes-
sung
14
Es wird zwischen zwei Arten von Messungen unterschieden:
fac-Messung (freies Chlor)
Gesamtmessung für fac (freies Chlor), tc1 (Gesamtchlor 1)
und tc2 (Gesamtchlor 2)
Das Intervall für fac und tc2 kann individuell eingestellt werden:
Intervall für fac zwischen 0 und 12 min
Intervall für tc2 zwischen 0 und 60 min (Gesamtmessung)
Hinweis: Bei einem fac-Intervall von Null wird die
Gesamtmessung trotzdem durchgeführt.
Die Standardeinstellung für das fac-Messintervall ist 20 Min.
Der blaue Balken steht für die Probe, die kontinuierlich durch das
Fotometer fliesst. Zu Beginn ist das Magnetventil [J] deaktiviert und
die Probe fliesst durch das Fotometer. Kurz vor der Messung wird
eine Nullpunktmessung durchgeführt. Dann wird die Schlauchpum-
pe gestartet und eine kleine Menge der Reagenzien «Oxycon on-
line DPD» und «Oxycon on-line Buffer» in die Mischkammer ge-
pumpt. Während dieser Zeit ist das Magnetventil [G] deaktiviert und
das «Oxycon on-line KI» zirkuliert zwischen der Schlauchpumpe
und dem Ventilblock.
Sobald sich die Lösung im Fotometer befindet, erfolgt die Messung
des freien Chlors (fac).
Nach etwa 25 Sekunden wird die Schlauchpumpe wieder gestartet.
Dann wird eine kleine Menge der Reagenzien «Oxycon on-line
DPD» , «Oxycon on-line Buffer» und «Oxycon on-line KI» in die
Mischkammer gepumpt.
Kurz darauf wird das Magnetventil [J] aktiviert und dadurch der Pro-
benfluss durch das Fotometer gestoppt. Der tc1 Wert der Probe
wird gemessen.
Der cmc (berechnetes Monochloramin) Wert wird berechnet und
angezeigt.
Nach 120 Sekunden erfolgt die Messung von tc2 sowie die Berech-
nung und Anzeige von cdc (berechnetes Dichloramin) und ccc
(berechnetes Gesamtchlor).
Nach Abschluss der Messung wird das Magnetventil [J] deaktiviert,
die Probe fliesst durch das Fotometer und es folgt eine zweiminüti-
ge Spülung.
A-96.250.580 / 290620
