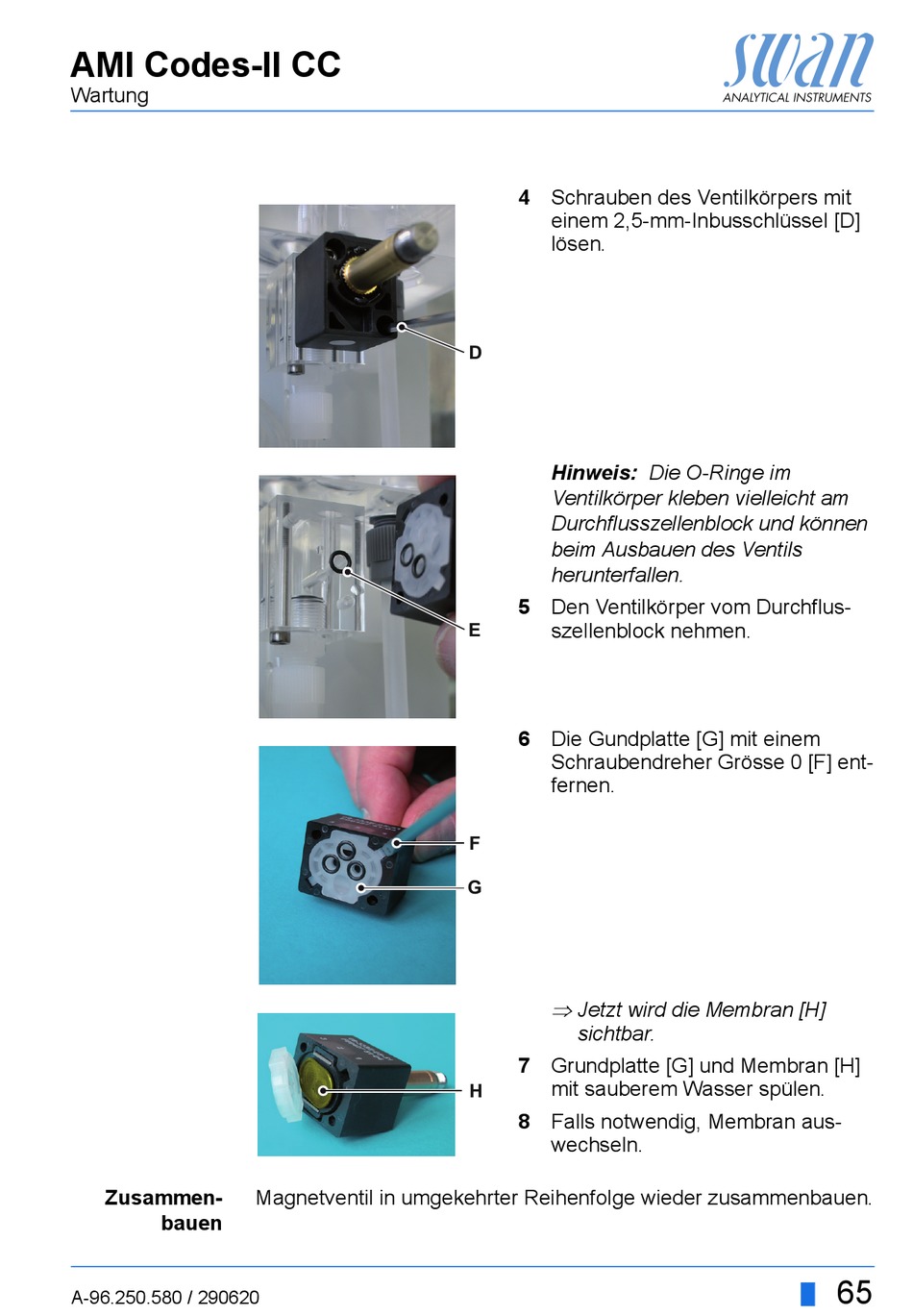

AMI Codes-II CC
Wartung
Zusammen-
bauen
A-96.250.580 / 290620
Magnetventil in umgekehrter Reihenfolge wieder zusammenbauen.
4 Schrauben des Ventilkörpers mit
einem 2,5-mm-Inbusschlüssel [D]
lösen.
D
Hinweis: Die O-Ringe im
Ventilkörper kleben vielleicht am
Durchflusszellenblock und können
beim Ausbauen des Ventils
herunterfallen.
5 Den Ventilkörper vom Durchflus-
szellenblock nehmen.
E
6 Die Gundplatte [G] mit einem
Schraubendreher Grösse 0 [F] ent-
fernen.
F
G
Jetzt wird die Membran [H]
sichtbar.
7 Grundplatte [G] und Membran [H]
mit sauberem Wasser spülen.
H
8 Falls notwendig, Membran aus-
wechseln.
65
