Die pH Option Installieren
pH-Option ab Werk
Wurde der AMI Codes-II CC mit der pH-Option bestellt, sind die Ka-
bel des pH-Sensors und des Temperatursensors bereits am AMI-
Messumformer angeschlossen.
1 Die Schutzkappe [F] durch Drehen im Uhrzeigersinn vorsichtig
vom pH-Sensor [C] abnehmen.
2 Die Schutzkappe sicher aufbewahren.
3 Die Spitze des pH-Sensors mit sauberem Wasser spülen.
4 Den pH-Sensor in eine der Bohrungen der Überlaufarmatur [E]
einsetzen.
5 Den Temperatursensor [D] in die kleine Öffnung einsetzen.
6 Die Steckerkappe vom pH-Sensor abnehmen und sicher aufbe-
wahren.
7 Stecker [B] auf den pH-Sensor schrauben.

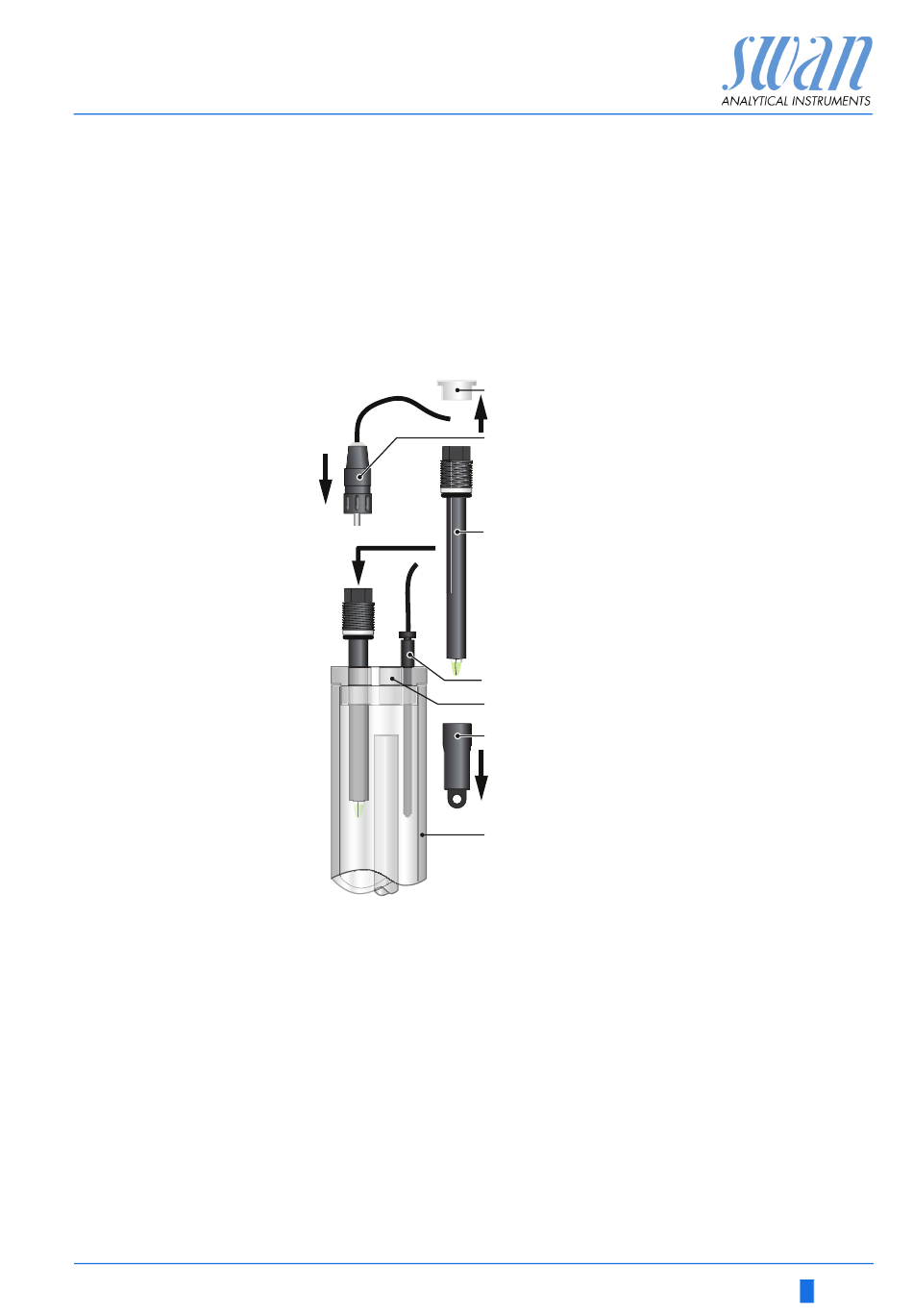

A
Steckerkappe
A
B
Stecker
C
pH-Sensor
B
D
Temperatursensor
E
Abdeckung Überlaufarmatur
F
Schutzkappe
C
G
Überlaufarmatur
D
E
F
G
23
