AMI Codes-II CC
Installation
26
7 Die Abdeckung des AMI Messumformergehäuses öffnen.
8 Die Frontend-Platine installieren.
9 Das Kabel des pH Sensors durch eine der Kabelverschraubun-
gen (siehe
Kabelstärke, S.
umformers einführen.
10 Das Kabel mit der BNC-Buchse verbinden.
11 Das Kabel des Temperatursensors durch eine der Kabelver-
schraubungen ins Messumformergehäuse einführen.
12 Das Temperatursensorkabel wie folgt mit der Buchse verbin-
den:
Klemme 19: Innenleiter,
Klemme 20: Abschirmung.
13 Die Abdeckung des AMI Messumformergehäuses schliessen.
14 Den pH Sensor installieren, siehe
15 Den Probenfluss öffnen und warten, bis sich die Durchflusszelle
vollständig gefüllt hat.
16 Das Instrument einschalten. Die Frontend-Platine wird beim
Start automatisch erkannt.

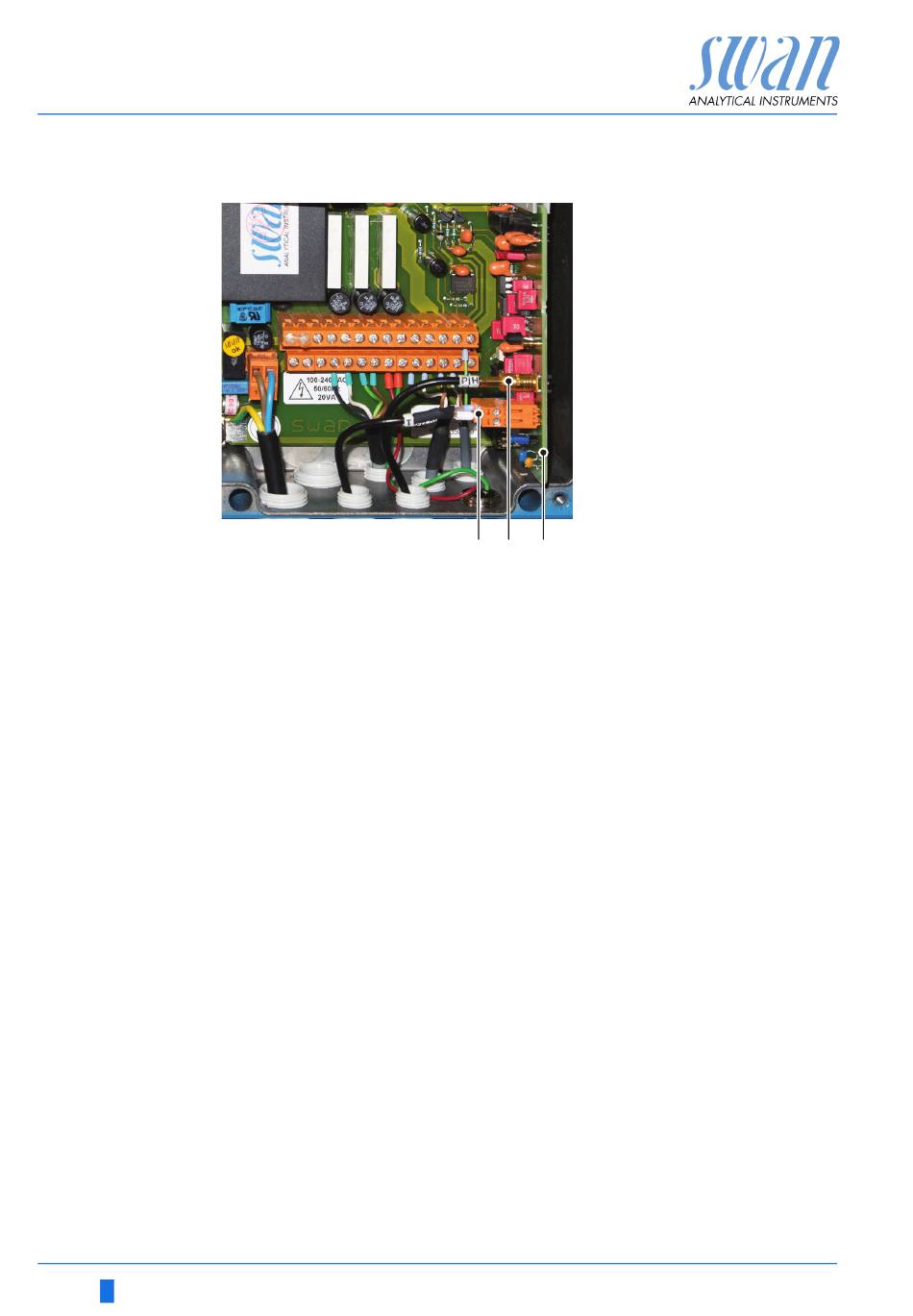

A
Frontend-Platine
B
pH-Sensorstecker
C
Temperatursensorstecker
A B C
27) in das Gehäuse des AMI Mess-
pH-Option ab Werk, S.
23.
A-96.250.580 / 290620
