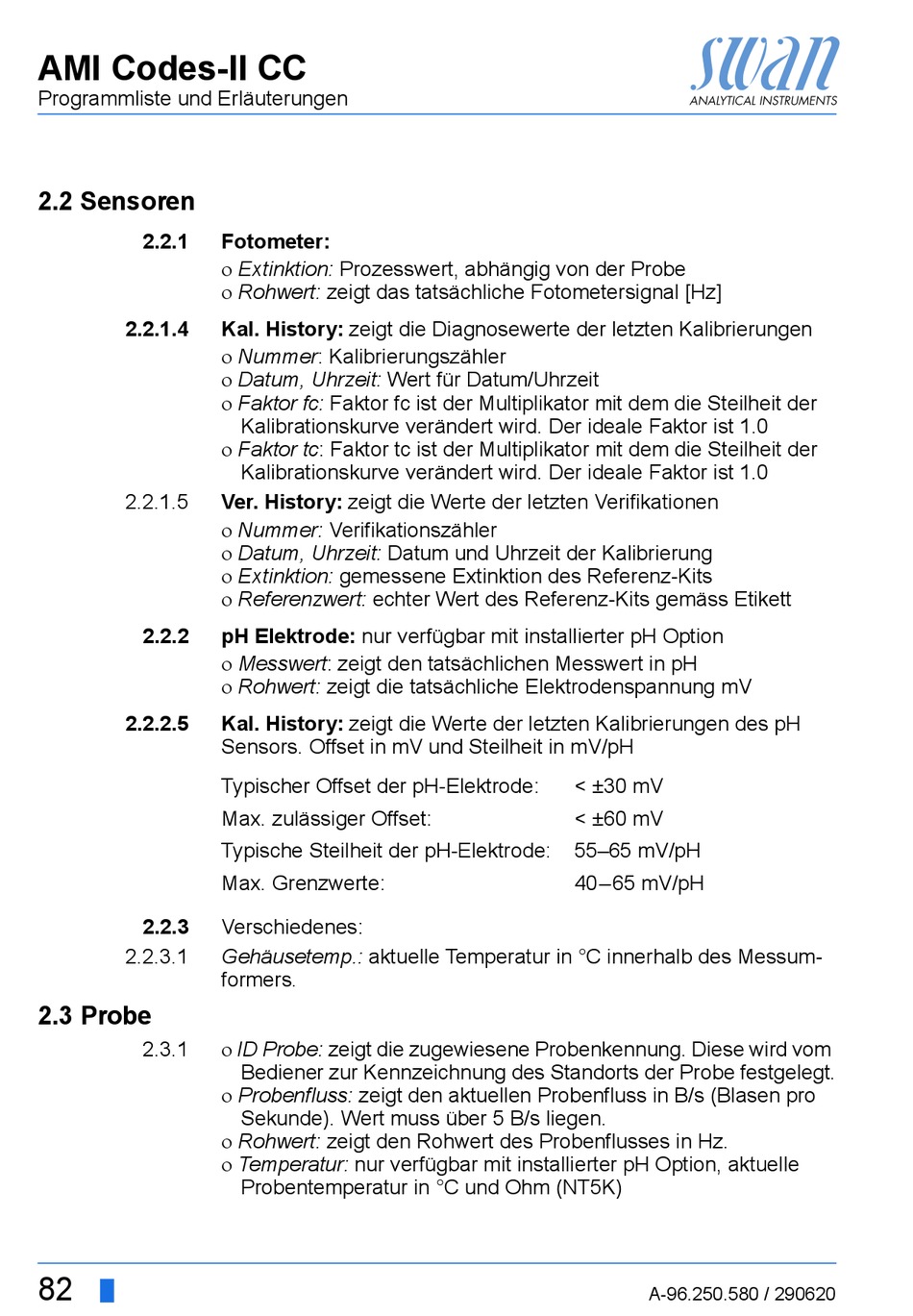

Swan AMI Codes-II CC Betriebsanleitung Seite 84

AMI Codes-II CC
Programmliste und Erläuterungen
2.2 Sensoren
2.2.1
2.2.1.4
2.2.1.5
2.2.2
2.2.2.5
2.2.3
2.2.3.1
2.3 Probe
2.3.1
82
Fotometer:
Extinktion: Prozesswert, abhängig von der Probe
Rohwert: zeigt das tatsächliche Fotometersignal [Hz]
Kal. History: zeigt die Diagnosewerte der letzten Kalibrierungen
Nummer: Kalibrierungszähler
Datum, Uhrzeit: Wert für Datum/Uhrzeit
Faktor fc: Faktor fc ist der Multiplikator mit dem die Steilheit der
Kalibrationskurve verändert wird. Der ideale Faktor ist 1.0
Faktor tc: Faktor tc ist der Multiplikator mit dem die Steilheit der
Kalibrationskurve verändert wird. Der ideale Faktor ist 1.0
Ver. History: zeigt die Werte der letzten Verifikationen
Nummer: Verifikationszähler
Datum, Uhrzeit: Datum und Uhrzeit der Kalibrierung
Extinktion: gemessene Extinktion des Referenz-Kits
Referenzwert: echter Wert des Referenz-Kits gemäss Etikett
pH Elektrode: nur verfügbar mit installierter pH Option
Messwert: zeigt den tatsächlichen Messwert in pH
Rohwert: zeigt die tatsächliche Elektrodenspannung mV
Kal. History: zeigt die Werte der letzten Kalibrierungen des pH
Sensors. Offset in mV und Steilheit in mV/pH
Typischer Offset der pH-Elektrode:
Max. zulässiger Offset:
Typische Steilheit der pH-Elektrode:
Max. Grenzwerte:
Verschiedenes:
Gehäusetemp.: aktuelle Temperatur in °C innerhalb des Messum-
formers.
ID Probe: zeigt die zugewiesene Probenkennung. Diese wird vom
Bediener zur Kennzeichnung des Standorts der Probe festgelegt.
Probenfluss: zeigt den aktuellen Probenfluss in B/s (Blasen pro
Sekunde). Wert muss über 5 B/s liegen.
Rohwert: zeigt den Rohwert des Probenflusses in Hz.
Temperatur: nur verfügbar mit installierter pH Option, aktuelle
Probentemperatur in °C und Ohm (NT5K)
< ±30 mV
< ±60 mV
55–65 mV/pH
40–65 mV/pH
A-96.250.580 / 290620
