Installation
3.3.
3.3.1
Die SERTO
Armatur
montieren
3.3.2
A-96.250.580 / 290620

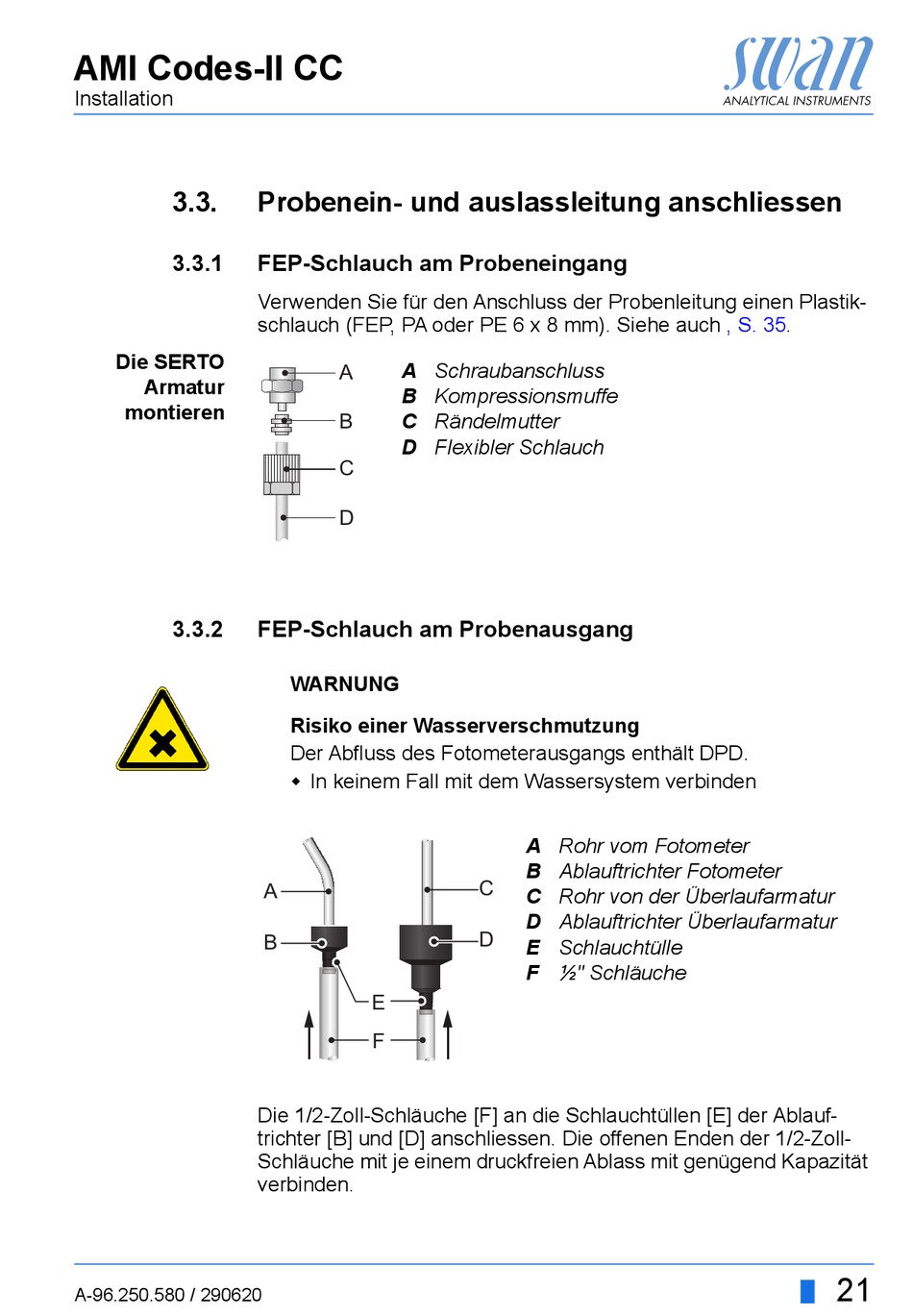

Probenein- und auslassleitung anschliessen
FEP-Schlauch am Probeneingang
Verwenden Sie für den Anschluss der Probenleitung einen Plastik-
schlauch (FEP, PA oder PE 6 x 8 mm). Siehe auch
A
A
B
C
B
D
C
D
FEP-Schlauch am Probenausgang
WARNUNG
Risiko einer Wasserverschmutzung
Der Abfluss des Fotometerausgangs enthält DPD.
In keinem Fall mit dem Wassersystem verbinden
A
B
E
F
Die 1/2-Zoll-Schläuche [F] an die Schlauchtüllen [E] der Ablauf-
trichter [B] und [D] anschliessen. Die offenen Enden der 1/2-Zoll-
Schläuche mit je einem druckfreien Ablass mit genügend Kapazität
verbinden.
Schraubanschluss
Kompressionsmuffe
Rändelmutter
Flexibler Schlauch
A
Rohr vom Fotometer
B
Ablauftrichter Fotometer
C
C
Rohr von der Überlaufarmatur
D
Ablauftrichter Überlaufarmatur
D
E
Schlauchtülle
F
½" Schläuche
, S.
35.
21
