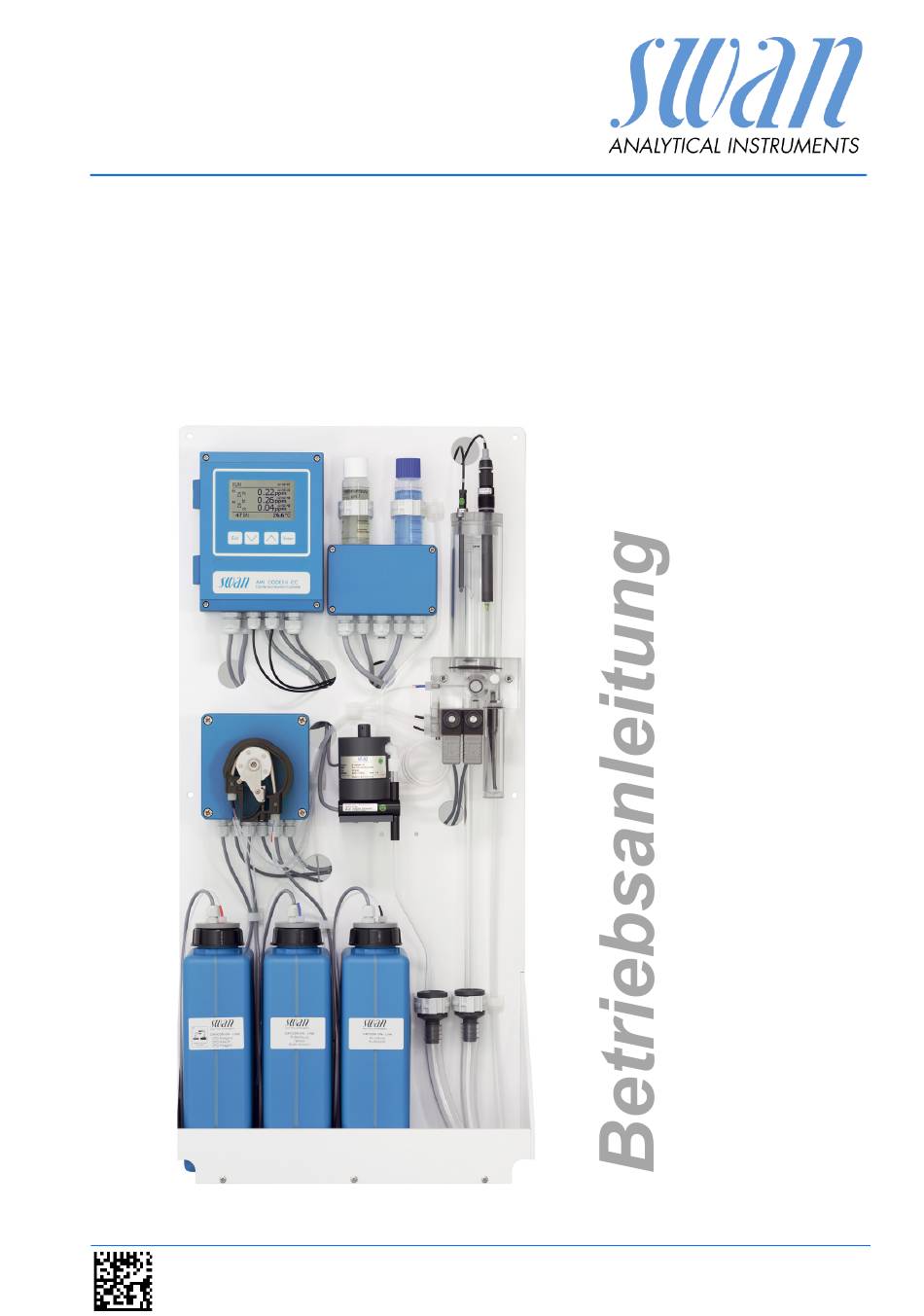

- Seite 1 AMI Codes-II CC Version 6.21 und höher A-96.250.580 / 290620...
- Seite 2 Kundenbetreuung SWAN unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fach- kräften. Kontaktieren Sie für technische Fragen die nächste SWAN Vertretung oder direkt den Hersteller: SWAN ANALYTISCHE INSTRUMENTE AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-mail: support@swan.ch...
-
Seite 3: Inhaltsverzeichnis
AMI Codes-II CC Inhaltsverzeichnis Sicherheitshinweise ........1.1. - Seite 4 AMI Codes-II CC Das Instrument einrichten ......4.1. Reagenzien vorbereiten ....... .
- Seite 5 AMI Codes-II CC Programmübersicht ........8.1. Meldungen (Hauptmenü 1) ......
-
Seite 6: Sicherheitshinweise
Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen sowie aller anwendbaren Sicherheitsvorschriften und -bestimmun- gen. Aufbewah- Die Betriebsanleitung für das AMI Codes-II CC muss in der Nähe des Instruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren, müssen Sie: Schulung ... -
Seite 7: Warnhinweise
AMI Codes-II CC Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalwörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt. Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz. - Seite 8 AMI Codes-II CC Sicherheitshinweise Warnsymbole Die Bedeutung der Warnsymbole in dieser Betriebsanleitung: Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.580 / 290620...
-
Seite 9: Allgemeine Sicherheitsbestimmungen
Der Benutzer ist für den ordnungsgemässen Betrieb verantwortlich. Alle Vorsichtsmassnahmen sind zu beachten, um einen sicheren Anforderungen Betrieb des Instruments zu gewährleisten. Ersatzteile und Es dürfen ausschliesslich Ersatzteile und Einwegartikel von SWAN verwendet werden. Bei Verwendung anderer Teile während der Einwegartikel normalen Gewährleistungsfrist erlischt die Herstellergarantie. Änderungen Modifikationen und Instrumenten-Upgrades dürfen nur von autori-... -
Seite 10: Nutzungseinschränkungen
Funktion des Instruments. Enthält die Probe lediglich Desinfektionsmittel in niedriger Konzent- ration, oder besteht die Gefahr des biologischen Bewuchses, soll- ten Sie das optionale Reinigungsmodul von Swan verwenden. WARNUNG Gesundheitsgefahr Einige Reagenzien sind ätzend und können ernsthafte Verbren- nungen oder Augenschäden verursachen. -
Seite 11: Produktbeschreibung
AMI Codes-II CC Produktbeschreibung Produktbeschreibung Anwendungs- AMI Codes-II CC ist ein komplettes Überwachungssystem für die kontinuierliche automatische Messung und Dosierkontrolle von bereich Chlor gemäss dem DPD kolorimetrischen Verfahren APHA 4500 Cl-G und EN ISO 7393-2. Es wird zur Messung von Desinfektionsmitteln in folgenden Umgebungen verwendet: ... - Seite 12 AMI Codes-II CC Produktbeschreibung Schaltausgang Zwei als Grenzschalter für Messwerte programmierbare potenzialf- reie Kontakte, Regler oder Timer für die Systemreinigung mit auto- matischer Haltefunktion. Beide Ausgänge können mit der Einstellung Normalerweise offen bzw. Normalerweise geschlossen verwendet werden. Maximalbelastung: 1 A / 250 VAC Sammel- Ein potenzialfreier Kontakt.
- Seite 13 AMI Codes-II CC Produktbeschreibung Glossar Zur Messung der verschiedenen Chlortypen verwendete Abkürzungen: Abk. Begriff Bemerkung Free available chlorine (Frei Sofortreaktion mit DPD verfügbares Chlor) (inklusive Cyanursäurefraktionen) Total chlorine 1 Sofortreaktion mit DPD + KI (Gesamtchlor 1) (hauptsächlich Monochloramin) Total chlorine 2...
- Seite 14 AMI Codes-II CC Produktbeschreibung Fluidik Die Probe fliesst durch den Probeneinlass [R] und den Einlassfilter [H] in die Überlaufarmatur [A]. Den Durchfluss mit dem Durchfluss- regulierventil [F] so regeln, dass immer eine kleine Menge der Pro- be durch das Überlaufrohr [B] in den Ablauf [Q] fliesst.
- Seite 15 AMI Codes-II CC Produktbeschreibung Gesamtchlor 1 Sobald die Messung des freien Chlors abgeschlossen ist, wird das Magnetventil [G] kurzzeitig aktiviert, um Reagenz [O] zur Bestim- mung des Gesamtchlors 1 hinzuzufügen. Gesamtchlor 2 Um die notwendige Reaktionszeit von 2 Minuten zur Bestimmung des Gesamtchlors 2 zu gewährleisten, wird der Probenfluss per...
-
Seite 16: Allgemeines
AMI Codes-II CC Produktbeschreibung Allgemeines Es wird zwischen zwei Arten von Messungen unterschieden: fac-Messung (freies Chlor) Gesamtmessung für fac (freies Chlor), tc1 (Gesamtchlor 1) und tc2 (Gesamtchlor 2) Das Intervall für fac und tc2 kann individuell eingestellt werden: ... - Seite 17 AMI Codes-II CC Produktbeschreibung tc 1 tc 2 Reaktionszeit für die Messung von tc2 Frei verfügbares Chlor Spülzeit Gesamtchlor 1 Zeit für die Gesamtmessung Gesamtchlor 2 Spülendzeit Oxycon on-line DPD fac Messung Oxycon on-line Buffer Ventil 1 zum Hinzufügen von...
-
Seite 18: Instrumentenspezifikation
AMI Codes-II CC Produktbeschreibung 2.1. Instrumentenspezifikation Strom- AC-Variante: 100–240 VAC (±10%) versorgung 50 /60 Hz (±5%) DC-Variante: 10 –36 VDC Leistungsaufnahme: max. 35 VA Spezifika- Gehäuse Aluminium, mit einem Schutzgrad von tionen Mess- IP 66 / NEMA 4X umformer Umgebungstemperatur: −10 bis +50 °C... - Seite 19 AMI Codes-II CC Produktbeschreibung Abmessungen Montageplatte: 400 x 850 x 200 mm Bohrungsabstand: 374 x 824 mm Schrauben: 5 mm oder 6 mm Durchmesser Gewicht: 12 kg ohne Reagenzien und Probenwasser 17 kg mit Reagenzien und Probenwasser 400 mm / 15.75"...
-
Seite 20: Übersicht Über Das Instrument
AMI Codes-II CC Produktbeschreibung 2.2. Übersicht über das Instrument Montageplatte Durchflussregulierventil Messumformer Probeneinlass Schlauchpumpe Ventil 1 (Fotometer) Reagenz Oxycon on-line DPD Ventil 2 (KI Dosierung) Reagenz Oxycon on-line Buffer Einlassfilter Reagenz Oxycon on-line KI Fotometer Temperatursensor Luftblasendetektor pH Sensor Ablauf Überlaufarmatur Überlaufarmatur... -
Seite 21: Installation
AMI Codes-II CC Installation Installation 3.1. Installations-Checkliste Standortanforde- AC-Variante: 100–240 VAC (10 %), 50/60 Hz (5%) rungen DC-Variante: 10 –36 VDC Stromaufnahme: 35 VA Maximum Anschluss an Schutzerde erforderlich Probeleitung mit genügend Durchfluss und Druck (siehe Instrumentenspezifikation, S. 16). Installation Instrument in vertikaler Ausrichtung montieren. -
Seite 22: Die Instrumententafel Montieren
Prozess- 3 manuelle Messungen vornehmen. Hochwertiges Fotometer ver- kalibrierung wenden wie z. B. Chematest von Swan. Den Durchschnittswert berechnen und mit den Messwerten des AMI-Monitors verglei- chen. Falls notwendig, die Werte korrigieren. Vor jeder Messung wird automatisch eine Nullpunktmessung durchgeführt. -
Seite 23: Probenein- Und Auslassleitung Anschliessen
AMI Codes-II CC Installation 3.3. Probenein- und auslassleitung anschliessen 3.3.1 FEP-Schlauch am Probeneingang Verwenden Sie für den Anschluss der Probenleitung einen Plastik- schlauch (FEP, PA oder PE 6 x 8 mm). Siehe auch , S. Die SERTO Schraubanschluss Armatur Kompressionsmuffe montieren Rändelmutter... -
Seite 24: Die Durchflusszelle Installieren
Die Durchflusszelle installieren ACHTUNG Zerbrechliches Teil Das Rohr der Überlaufarmatur vorsichtig handhaben. Um Beschädigungen während des Transports zu vermeiden, wird das Rohr der Überlaufarmatur [C] von AMI Codes-II CC erst vor Ort installiert. Abdeckung Überlaufarmatur Überlaufrohr Rohr der Überlaufarmatur Dichtung... -
Seite 25: Die Ph Option Installieren
AMI Codes-II CC Installation 3.5. Die pH Option Installieren 3.5.1 pH-Option ab Werk Wurde der AMI Codes-II CC mit der pH-Option bestellt, sind die Ka- bel des pH-Sensors und des Temperatursensors bereits am AMI- Messumformer angeschlossen. Steckerkappe Stecker pH-Sensor Temperatursensor Abdeckung Überlaufarmatur... -
Seite 26: Ph-Option Als Nachrüstkit
AMI Codes-II CC Installation 3.5.2 pH-Option als Nachrüstkit 2 Klammern mit Schrauben Frontend-Platine pH Sensor Temperatursensor Sensorkabel Kurzes Überlaufrohr WARNUNG Warnung vor elektrischem Schlag Arbeiten an elektrischen Komponenten immer bei ausgeschal- tetem Messumformer durchführen. Die Nichtbeachtung der Sicherheitsanweisungen kann zu schweren oder tödlichen Ver- letzungen führen. - Seite 27 AMI Codes-II CC Installation 1 Die Klammern der Kalibrierlösung an die Montageplatte schrau- ben. Dazu die vorgebohrten Öffnungen [A] verwenden. AMI Codes-II 2 Den Probenfluss unterbrechen. Warten, bis die Durchflusszelle komplett leer ist. 3 Den AMI-Messumformer ausschalten (Stromversorgung tren- nen).
- Seite 28 AMI Codes-II CC Installation Frontend-Platine pH-Sensorstecker Temperatursensorstecker A B C 7 Die Abdeckung des AMI Messumformergehäuses öffnen. 8 Die Frontend-Platine installieren. 9 Das Kabel des pH Sensors durch eine der Kabelverschraubun- gen (siehe Kabelstärke, S. 27) in das Gehäuse des AMI Mess- umformers einführen.
-
Seite 29: Elektrische Anschlüsse
AMI Codes-II CC Installation 3.6. Elektrische Anschlüsse WARNUNG Warnung vor elektrischem Schlag Arbeiten an elektrischen Komponenten immer bei ausgeschal- tetem Messumformer durchführen. Die Nichtbeachtung der Sicherheitsanweisungen kann zu schweren oder tödlichen Ver- letzungen führen. Das Instrument vor Arbeiten an elektrischen Bauteilen immer ausschalten ... - Seite 30 AMI Codes-II CC Installation WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. einen Sammelstörkontakt angeschlosse- ne Geräte können elektrische Schläge verursachen. Vor der Fortführung der Installation müssen Geräte, die an folgende Kontakte angeschlossen sind vom Netz getrennt werden: –...
-
Seite 31: Anschlussdiagramm
AMI Codes-II CC Installation 3.6.1 Anschlussdiagramm ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigun- gen oder Verletzungen führen. A-96.250.580 / 290620... -
Seite 32: Stromversorgung
Die Hauptversorgung muss mit einem externen Schalter oder einem Schutzschalter ausgestattet sein, der – in der Nähe des Instruments liegt – für den Bediener einfach zugänglich ist – als Unterbrecher für AMI Codes-II CC markiert ist A-96.250.580 / 290620... -
Seite 33: Schalteingang
AMI Codes-II CC Installation 3.7. Schalteingang Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 30 und 31 Für Informationen zur Programmierung siehe Programmliste und Erläuterungen, S. -
Seite 34: Schaltausgang 1 Und 2
AMI Codes-II CC Installation 3.8.2 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert werden. Standard für beide Schaltausgänge ist «normalerweise of- fen». Um einen Schaltausgang als «normalerweise geschlossen»... - Seite 35 AMI Codes-II CC Installation ACHTUNG Mögliche Beschädigung der Schaltkontakte im AMI Messumformer verursacht durch hohe induktive Last Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Dosierpumpen) können die Schaltkontakte zerstören. Um induktive Lasten >0,1 A zu schalten, eine AMI Relaisbox oder ein passendes Hochstromrelais verwenden.
-
Seite 36: Signalausgänge
AMI Codes-II CC Installation 3.9. Signalausgänge 3.9.1 Signalausgänge 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω Werden Signale an zwei verschiedene Empfänger gesendet, einen Signaltrenner (loop isolator) verwenden. Signalausgang 1: Klemmen 14 (+) und 13 (−) Signalausgang 2: Klemmen 15 (+) und 13 (−) Für nähere Informationen siehe... -
Seite 37: Signalausgang 3
AMI Codes-II CC Installation 3.10.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informati- onen finden Sie in den dazugehörigen Installationsanweisungen... -
Seite 38: Hart-Schnittstelle
AMI Codes-II CC Installation 3.10.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.10.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen. -
Seite 39: Das Instrument Einrichten
AMI Codes-II CC Das Instrument einrichten Das Instrument einrichten Gehen Sie nach der Installation (gemäss Prüfliste) wie folgt vor: 4.1. Reagenzien vorbereiten 1 Reagenzien vorbereiten. Siehe Reagenzien auffüllen oder aus- tauschen, S. 2 Sauglanzen in einen Behälter mit sauberem Wasser halten. -
Seite 40: Den Probenfluss Einstellen
AMI Codes-II CC Das Instrument einrichten 4.3. Den Probenfluss einstellen WARNUNG Wasserverschmutzung Der Abfluss des Fotometerausgangs enthält DPD. In keinem Fall mit dem Wassersystem verbinden Abdeckung Rohr der Überlaufarmatur Durchflusszellenblock Durchflussregulierventil Level Filter Filterbehälter 1 Das Durchflussregulierventil [D] öffnen und warten, bis sich die Durchflusszelle vollständig gefüllt hat. -
Seite 41: Reagenzsystem Füllen Oder Spülen
AMI Codes-II CC Das Instrument einrichten 4.4. Reagenzsystem füllen oder spülen Reagenzienschläuche füllen oder spülen: bei der Inbetriebnahme nach dem Füllen der Reagenzienbehälter vor dem Abschalten des Instruments zur Spülung der Schläu- che mit entmineralisiertem Wasser, bis das System komplett reagenzfrei ist Zur Funktion <System füllen>... -
Seite 42: Programmierung
AMI Codes-II CC Das Instrument einrichten 4.5. Programmierung Programmie- Alle Parameter für externe Geräte (Schnittstelle, Rekorder usw.) sowie für den Betrieb des Instruments (Desinfektion, Grenzwerte, rung Alarmwerte) programmieren. Den DPD-Wert des Verikits über das Menü <Installation>/<Sensoren>/<Ref. Verifikation> programmie- ren. Ist die pH-Option installiert, die zwei für die Kalibrierung zu verwen- denden Pufferlösungen über das Menü... -
Seite 43: Betrieb
AMI Codes-II CC Betrieb Betrieb 5.1. Funktion der Tasten Exit Enter um das Menü zu verlassen/den Befehl abzubrechen (ohne Änderungen zu speichern) um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und Werte zu erhöhen... -
Seite 44: Messwerte Und Symbole Am Display
AMI Codes-II CC Betrieb 5.2. Messwerte und Symbole am Display Display 12:56:02 0.22 12:55:35 0.26 12:52:40 0.04 12:52:40 47 B/s 26.8 °C Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge). -
Seite 45: Aufbau Der Software
Normalerweise pass- wortgeschützt und durch Prozess-Bediener verwal- tet. Menü 5: Installation Installation Zur Erstinbetriebnahme des Instruments und Ein- Sensoren stellung aller Instrumentenparameter durch autori- Signalausgänge sierte SWAN-Techniker. Kann durch ein Passwort Schaltkontakte geschützt werden. Diverses Schnittstelle A-96.250.580 / 290620... -
Seite 46: Parameter Und Werte Ändern
AMI Codes-II CC Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken. -
Seite 47: Wartung
AMI Codes-II CC Wartung Wartung 6.1. Wartungsplan Täglich (schmutzi- Probenzuleitung auf Verschmutzungen überprüfen. ges Wasser) Ggf. alle Filter und Siebe reinigen. Ggf. Schutzfilter reini- bis zu alle 2 Wochen gen. Probenfluss prüfen (siehe auch Problembehebung, (sauberes Wasser) 67). Alle 4 bis 6 Wochen Reagenzbehälter reinigen und neue Reagenzien vorberei-... -
Seite 48: Betriebsstopp Zwecks Wartung
AMI Codes-II CC Wartung 6.2. Betriebsstopp zwecks Wartung 1 Die Sauglanzen in einen Behälter mit sauberem Wasser stellen. 2 <System füllen> aktivieren. Die Reagenzschläuche werden mit Wasser gespült. 3 Die Sauglanzen aus dem Behälter nehmen. 4 <System füllen> erneut aktivieren. -
Seite 49: Reagenzien Auffüllen Oder Austauschen
AMI Codes-II CC Wartung 6.3. Reagenzien auffüllen oder austauschen Der Flüssigkeitsstand in den Behältern 2 und 3 wird überwacht. Folgende Meldungen werden angezeigt: Behälter fast leer Wartung E065 – Reagenzstand niedrig und Restvolumen in % (ab 17% = 340 ml). - Seite 50 AMI Codes-II CC Wartung Oxycon on-line DPD WARNUNG Schwere Augen- und Hautreizungen Konzentriertes Oxycon on-line DPD enthält über 10% an Mineralsäuren. Nicht verschlucken Kontakt mit Augen und Haut vermeiden! Schutzbrille tragen Schutzhandschuhe tragen Bei Augenkontakt: mehrere Minuten sorgfältig mit Wasser spülen.
-
Seite 51: Reagenzien Zur Messung Von Freiem Chlor Und Gesamtchlor
AMI Codes-II CC Wartung Behälter- Sauglanze ohne einrichtung Füllstandsensor (Behälter 1) Sauglanze mit Füllstandsensor (Behälter 2 und 3) Füllstandsensor 2-Liter-Markierung Behälter 1: Oxycon on-line Behälter 2: Oxycon on-line Buffer Behälter 3: Oxycon on-line KI Halterung 6.3.1 Reagenzien zur Messung von freiem Chlor und... - Seite 52 AMI Codes-II CC Wartung 6 Behälter [E] in Halterung [H] einsetzen. 7 Schraubdeckel abnehmen, Sauglanze [A] einsetzen und Deckel fest verschliessen. Oxycon on-line 1 Behälter [F] mit der Aufschrift «OXYCON ON LINE Buffer» mit entmineralisiertem Wasser spülen. Buffer vorbe- reiten 2 Behälter bis zur 2-Liter-Marke mit entmineralisiertem Wasser...
-
Seite 53: Verifikation
AMI Codes-II CC Wartung 6.4. Verifikation Das «Verifikations-Kit für AMI Fotometer» ist als Zube- hör erhältlich. Ein optisches Fenster mit einem präzi- sen Extinktionswert wird im Lichtstrahl des Fotometers platziert. Der gemessene Wert wird dann mit dem Referenzwert des jeweiligen Kits verglichen. -
Seite 54: Kalibrierung
AMI Codes-II CC Wartung 6.5. Kalibrierung Prozesskali- Hinweis: Prozesskalibrierung für Gesamtchlor nur dann brierung von durchführen, wenn: freiem Chlor • die Probenkonzentration nahe am gewünschten Prozesswert oder tc2 (stabiler Wert) liegt • Sie sicher sind, dass die Reagenzien vollständig und korrekt vermischt wurden •... - Seite 55 AMI Codes-II CC Wartung Prozess pH Verwenden Sie ein Chematest (oder ein ähnliches Fotometer) zur Bestimmung des pH Werts der Probe. Hinweis: Führen Sie zuvor unbedingt eine korrekte Kalibrierung Ihres Referenzinstruments durch! Wartung Kalibrierung 3.1.2 Kalibrierung Kalibrierung Freies verf. Chlor...
- Seite 56 AMI Codes-II CC Wartung Standard pH 1 Zum Menü <Wartung / Kalibrie- Wartung rung> navigieren. Kalibrierung Enter 2 [Enter] drücken. Simulation Zeit einstellen 01.06.04 3 pH Sensor von der Durchflusszelle Enter System füllen abnehmen. Reinigung 4 Den Anweisungen auf dem Bild- Kalibrierung schirm folgen.
-
Seite 57: Den Schutzfilter Reinigen
AMI Codes-II CC Wartung 6.6. Den Schutzfilter reinigen Das Instrument gemäss den Anweisungen unter Betriebsstopp zwecks Wartung, S. 46 abschalten. Durchflusszellenblock Durchflussregulierventil Filterschaft Filter Filterbehälter Im Normalfall sammeln sich die meisten Ablagerungen im Filter der Zuleitung. Wenn der Schutzfilter Ablagerungen aufweist, gehen Sie wie folgt vor: 1 Haupthahn am Probeneinlass schliessen. -
Seite 58: Das Fotometer Reinigen
AMI Codes-II CC Wartung 6.7. Das Fotometer reinigen Fotometer nach Alarmmeldung (E020, FOME verschmutzt) reini- gen. Instrument gemäss den Anweisungen unter Betriebsstopp zwecks Wartung, S. 46 abschalten. Material Kleine Bürste. Vorgehens- Durchflussregulierventil weise Abdeckung Fotometer Fotometer Bürste 1 Durchflussregulierventil [A] schliessen. -
Seite 59: Die Durchflusszelle Reinigen
AMI Codes-II CC Wartung 6.8. Die Durchflusszelle reinigen ACHTUNG Acrylglas-Teile sind zerbrechlich und kratzempfindlich. Mögliche Beschädigung der Acrylglas-Teile durch Scheuer- mittel. Keinesfalls organische Lösungsmittel oder Scheuermittel zur Reinigung der Acrylglas-Teile verwenden Mildes Reinigungsmittel einsetzen und gut spülen. Kalk- haltige Ablagerungen mit haushaltsüblichem Entkalker in... -
Seite 60: Durchflusszelle Demontieren
AMI Codes-II CC Wartung 6.8.1 Durchflusszelle demontieren Die Durchflusszelle lässt sich einfach auseinandernehmen. Folgen Sie zum Ausschalten des Instruments den Anweisungen unter Betriebsstopp zwecks Wartung, S. Abdeckung Überlaufarmatur Überlaufrohr Rohr der Überlaufarmatur Durchflusszelle Durchflussregulierventil Level Reinigung 1 Instrument gemäss den Anweisungen unter Betriebsstopp zwecks Wartung, S. -
Seite 61: Durchflusszelle Zusammenbauen
AMI Codes-II CC Wartung 6.8.2 Durchflusszelle zusammenbauen Abdeckung Überlaufarmatur Überlaufrohr Rohr der Überlaufarmatur Dichtung Durchflusszellenblock Level 1 Dichtung [D] vor dem Zusammenbauen des Durchflusszellen- blocks ersetzen. Hinweis: Ein dünner Film Teflonpaste (z. B. Fomblin vom Hersteller Solvay Solexis) auf den Dichtungen verbessert Dichtigkeit und Lebensdauer. -
Seite 62: Den Ph-Sensor Warten
AMI Codes-II CC Wartung 6.9. Den pH-Sensor warten Stecker pH-Sensorschaft Abdeckung Durchflusszelle Durchflusszelle pH Sensor 1 pH-Sensor [B] von der Durchflusszelle abnehmen. reinigen 2 Stecker [A] vom pH-Sensor abnehmen. Darauf achten, dass die Stecker nicht nass werden. 3 Falls notwendig, den pH-Sensor und die grüne Spitze vorsichtig mit einem sauberen weichen und feuchten Tuch reinigen. -
Seite 63: Schlauchwechsel
AMI Codes-II CC Wartung 6.10. Schlauchwechsel 6.10.1 Pumpenschläuche auswechseln Die Schläuche der Schlauchpumpe [D] sind minimalem Verschleiss ausgesetzt. Es wird daher empfohlen, die Pumpenschläuche ein- mal pro Jahr auszutauschen. ACHTUNG Mögliche Verschmutzung der Reagenzien Werden die Verschlussrahmen während des Betriebs geöffnet, können gemischte Reagenzien in den Behälter zurückfliessen... - Seite 64 AMI Codes-II CC Wartung Entfernen der Die Pumpenschläuche lassen sich auf einfachste Weise montieren und demontieren. Gehen Sie wie folgt vor: Pumpen- schläuche Pumpengehäuse Verschlussrahmen offen Rotor Pumpenrohr Pumpeneinlass Pumpenauslass 1 Das Instrument gemäss den Anweisungen unter Betriebsstopp zwecks Wartung, S. 46 abschalten.
-
Seite 65: Die Reagenzschläuche Auswechseln
AMI Codes-II CC Wartung 6.10.2 Die Reagenzschläuche auswechseln Schlauch- nummerierung Level Pumpenauslass hinterer Rahmen Schlauchverbindung 1, Durchflusszellen- block siehe Seitenansicht [Q] Pumpenauslass mittlerer Rahmen Schlauchverbindung 2, Durchflusszellen- block siehe Seitenansicht [Q] Reagenzbehälter [M] Pumpeneinlass hinterer Rahmen Oxycon on-line DPD Reagenzbehälter [N]... -
Seite 66: Das Magnetventil Reinigen
AMI Codes-II CC Wartung 6.11. Das Magnetventil reinigen Magnetventil Die Magnetventile sind unten im Durchflusszellenblock montiert und bei Defekten bzw. Verschmutzungen auszubauen. ausbauen Ventil 1 schaltet den Durchfluss durch das Photometer ein und aus. Ventil 2 wird gebraucht um die Re- agenz Oxycon on-line KI zur Probe hinzuzumischen. - Seite 67 AMI Codes-II CC Wartung 4 Schrauben des Ventilkörpers mit einem 2,5-mm-Inbusschlüssel [D] lösen. Hinweis: Die O-Ringe im Ventilkörper kleben vielleicht am Durchflusszellenblock und können beim Ausbauen des Ventils herunterfallen. 5 Den Ventilkörper vom Durchflus- szellenblock nehmen. 6 Die Gundplatte [G] mit einem Schraubendreher Grösse 0 [F] ent-...
-
Seite 68: Längere Betriebsunterbrechungen
AMI Codes-II CC Wartung 6.12. Längere Betriebsunterbrechungen 1 Sauglanzen in einen Behälter mit sauberem Wasser stellen. 2 <System füllen> aktivieren. Die Reagenzschläuche werden mit Wasser gespült. 3 Die Sauglanzen aus dem Behälter nehmen. 4 <System füllen> erneut aktivieren. Das Wasser wird aus den Reagenzschläuchen gepumpt. -
Seite 69: Problembehebung
AMI Codes-II CC Problembehebung Problembehebung Dieses Kapitel enthält einige Tipps zur Fehlerbehebung. Detaillierte Informationen zur Handhabung und Säuberung der Bauteile finden Sie unter Wartung, S. 45. Genauere Infos zur Programmierung des Instruments finden Sie unter Programmliste und Erläuterungen, S. 7.1. -
Seite 70: Kalibrierungsfehler
AMI Codes-II CC Problembehebung 7.2. Kalibrierungsfehler 7.2.1 Prozesskalibrierung tc2 Mögliche Steilheitsfehler: Fehlermeldung Mögliche Ursache Korrekturmassnahme Inkorrekte manuelle Manuelle Messung wiederholen. Messung. Neue Reagenzien verwenden. Inkorrekte Reagenzien- Korrekte Mischung erstellen mischung Lange und intensiv mischen Reagenzien unvollstän- dig in Wasser gelöst... -
Seite 71: Fehlerliste
AMI Codes-II CC Problembehebung 7.3. Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein programmierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch. -
Seite 72: Beschreibung
AMI Codes-II CC Problembehebung Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 Alarm hoch fac (Freies verfügbares Chlor) – Programmierte Werte in Menü 5.3.1.1.2, S. 94 überprüfen – Prozess überprüfen E002 Alarm tief fac (Freies verfügbares Chlor) – Programmierte Werte in Menü... - Seite 73 AMI Codes-II CC Problembehebung Fehler Beschreibung Korrekturmassnahmen – Verdrahtung Temperatursensor E011 Temp. Kurzschluss überprüfen, siehe Elektrische Anschlüsse, S. 27 – Temperatursensor überprüfen – Verdrahtung Temperatursensor E012 Temp. Unterbruch überprüfen, siehe Elektrische Anschlüsse, S. 27 – Temperatursensor überprüfen – Gehäusetemperatur und E013 Gehäusetemp.
- Seite 74 AMI Codes-II CC Problembehebung Fehler Beschreibung Korrekturmassnahmen – Reagenzien nachfüllen, siehe E022 Reagenz leer Reagenzien auffüllen oder austauschen, S. 47 – Reinigungsmittel nachfüllen E023 Reinigungsmittel – Überprüfen ob im Menu 5.3.4, S. 101 E024 Schalteingang aktiv Störung auf «Ja» programmiert ist.
-
Seite 75: Das Gehäuse Der Peristaltikpumpe Öffnen
AMI Codes-II CC Problembehebung 7.4. Das Gehäuse der Peristaltikpumpe öffnen Für einige elektrische Anschlüsse (z.B. beim Austausch von Sauglanzen) muss das Gehäuse der Peristaltikpumpe geöffnet werden. Gehen Sie dazu wie folgt vor: 1 Den Analysator gemäss Betriebsstopp zwecks Wartung, S. 46 ausschalten. -
Seite 76: Die Sicherungen Auswechseln
AMI Codes-II CC Problembehebung 7.5. Die Sicherungen auswechseln WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene Geräte können elektrische Schläge verursachen. Vor der Fortführung der Installation müssen Geräte, die an... -
Seite 77: Programmübersicht
AMI Codes-II CC Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S. Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert wer- den. -
Seite 78: Diagnose (Hauptmenü 2)
AMI Codes-II CC Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation *Menünummern Bezeichnung AMI Codes-II CC 2.1* Version V6.21 – 07/17 Peripheriegeräte 2.1.3.1* PeriClip 1 / 1.06 2.1.3* nur mit Reinigugsmodul PeriClip 2 Werksprüfung Instrument 2.1.4.1* 2.1.4* Hauptplatine Front-End Betriebszeit 2.1.5.1* Jahre, Tage, Stunden, Minuten, Sekunden 2.1.5*... -
Seite 79: Wartung (Hauptmenü 3)
AMI Codes-II CC Programmübersicht 8.3. Wartung (Hauptmenü 3) Kalibrierung Freies verf. Chlor 3.1.1.4* *Menünummern Messwert 3.1* Faktor Prozesswert Gesamtchlor 2 Messwert 3.1.2.4* 3.1.2* Faktor Prozesswert Prozess pH 3.132.4* Messwert 3.1.3* Offset Prozesswert Standard pH (Fortschritt) 3.1.4.5* 3.1.4* Service Verifikation 3.2.1.1* (Fortschritt) 3.2*... -
Seite 80: Betrieb (Hauptmenü 4)
AMI Codes-II CC Programmübersicht 8.4. Betrieb (Hauptmenü 4) Sensoren 4.1.1* *Menünummern Filterzeitkonstante 4.1* 4.1.2* Haltezeit nach Kal. 4.1.3* Intervall fac 4.1.4* Intervall tc 2 4.1.5* Bezugs pH Wert Schaltkontakte Sammelstörkontakt Freies Chlor Alarm hoch 4.2.1.1.1* 4.2* 4.2.1* 4.2.1.1* Alarm tief 4.2.1.1.26*... -
Seite 81: Installation (Hauptmenü 5)
AMI Codes-II CC Programmübersicht Anzeige Bildschirm 1 Zeile 1 4.4.1.1* *Menünummern 4.4* 4.4.1* 4.4.1.2* Zeile 2 4.4.1.3* Zeile 3 Bildschirm 2 4.4.2.1* Zeile 1 4.4.2* 4.4.2.2* Zeile 2 4.4.2.3* Zeile 3 8.5. Installation (Hauptmenü 5) Sensoren 5.1.1* Dimension 5.1* 5.1.2* Interpolation 5.1.3*... - Seite 82 AMI Codes-II CC Programmübersicht Temperatur Alarm hoch 5.3.1.5.1* *Menünummern 5.3.1.5* 5.3.1.5.25* Alarm tief 5.3.1.6.1* Alarm hoch 5.3.1.6* 5.3.1.6.25* Alarm tief 5.3.1.6.35* Hysterese Verzögerung 5.3.1.6.45* Schaltausgang 1 & 2 Funktion 5.3.2.1 & 5.3.3.1* 5.3.2* & 5.3.3* 5.3.2.x & 5.3.3.x* Parameter 5.3.2.x & 5.3.3.x* Sollwert 5.3.2.x &...
-
Seite 83: Programmliste Und Erläuterungen
AMI Codes-II CC Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Reagenzienstatus 1.1.1 DPD/ Puffer: zeigt den Füllstand von DPD und Puffer Kaliumjodid: zeigt den Füllstand des Kaliumjodid. Reinigungsmittel: zeigt den Füllstand des Reinigungsmittels. hinter den Reagenzien bedeutet, dass der Füllstand i.O. ist. - Seite 84 AMI Codes-II CC Programmliste und Erläuterungen 2.2 Sensoren 2.2.1 Fotometer: Extinktion: Prozesswert, abhängig von der Probe Rohwert: zeigt das tatsächliche Fotometersignal [Hz] 2.2.1.4 Kal. History: zeigt die Diagnosewerte der letzten Kalibrierungen Nummer: Kalibrierungszähler Datum, Uhrzeit: Wert für Datum/Uhrzeit Faktor fc: Faktor fc ist der Multiplikator mit dem die Steilheit der Kalibrationskurve verändert wird.
-
Seite 85: Wartung
AMI Codes-II CC Programmliste und Erläuterungen 2.4 E/A-Zustände Zeigt den aktuellen Status aller Ein- und Ausgänge. 2.4.1/2.4.2 aktiv oder inaktiv Sammelstörkontakt: aktiv oder inaktiv Schaltausgang 1 und 2: offen oder geschlossen Schalteingang: aktuelle Stromstärke in mA Signalausgang 1 und 2:... -
Seite 86: Uhr Stellen
AMI Codes-II CC Programmliste und Erläuterungen 3.3 Simulation Um den Wert eines Schaltausgangs anzuzeigen, Sammelstörkontakt, Schaltausgang 1 oder 2 Signalausgang 1 oder 2 Ventil 1 oder 2 mit der Taste [ ] oder [ ] auswählen. - Seite 87 AMI Codes-II CC Programmliste und Erläuterungen Falls Betriebsart = Intervall 3.5.1.20 Intervall: Eines der folgenden Reinigungsintervalle auswählen: 1 h, 2 h, 3 h, 4 h, 6 h, 8 h, 12 h. 3.5.1.3 Verzögerung: Reinigungs- plus Verzögerungszeit, während der Si- gnal- und Regelausgänge gemäss 3.7.1.4...
-
Seite 88: Betrieb
AMI Codes-II CC Programmliste und Erläuterungen 3.7.1.22 Kalender: 3.7.1.22.1 Startzeit: Zeitpunkt des automatischen Starts des Reinigungsprozesses (gilt für alle ausgewählten Wochentage). 3.7.1.22.2 Montag: Mögliche Einstellungen: an oder aus 3.7.1.22.8 Sonntag: Mögliche Einstellungen: an oder aus 3.7.1.3 Verzögerung: siehe Betriebsart Intervall. - Seite 89 AMI Codes-II CC Programmliste und Erläuterungen 4.2 Schaltkontakte Siehe 5.3 Schaltausgänge, S. 4.3 Logger Das Instrument verfügt über einen internen Logger. Die Logger-Da- ten können auf einen PC über einen USB-Stick kopiert werden, falls die optionale USB-Schnittstelle installiert ist. Der Logger kann ca. 1500 Datensätze speichern. Die Datensätze bestehen aus: Datum, Zeit, Alarmen, Messwert, Messwert unkom- pensiert, Temperatur, Fluss.
-
Seite 90: Installation
AMI Codes-II CC Programmliste und Erläuterungen 4.4.2 Bild 2: Wie Bild 1. 5 Installation 5.1 Sensoren 5.1.1 Dimension: Der Messwert kann in ppm oder mg /l angezeigt wer- 5.1.2 Interpolation: Ja: Berechnet den Durchschnittswert der letzten zwei Messwerte von freiem Chlor. Diesen Modus wählen, um grosse Ausschläge im Regelkreis zu verhindern. - Seite 91 AMI Codes-II CC Programmliste und Erläuterungen 5.2.1.2 Stromschleife: Stromschleife des Signalausgangs wählen. Sicherstellen, dass das angeschlossene Gerät mit demselben Strombereich arbeitet. Verfügbare Bereiche: 0–20 mA oder 4–20 mA 5.2.1.3 Funktion: Festlegen, ob der Signalausgang zur Übertragung von Prozesswerten oder zur Ansteuerung von Reglereinheiten verwen- det wird.
- Seite 92 AMI Codes-II CC Programmliste und Erläuterungen 5.2.1.40 Skalierung: Anfangs- und Endpunkt (hoher/niedriger Bereich) der linearen bzw. logarithmischen Skala und dazu den Mittelpunkt der bilinearen Skala eingeben. Parameter Freies verf. Chlor 5.2.1.40.10 Bereich tief: 0–10 ppm oder 0–10 mg/l 5.2.1.40.20 Bereich hoch: 0–10 ppm oder 0–10 mg/l Parameter Gesamtchlor 1 5.2.1.40.11...
-
Seite 93: Regler Aufwärts Oder Abwärts
AMI Codes-II CC Programmliste und Erläuterungen PI-Controller: Die Kombination aus einem P-Controller mit einem I-Controller minimiert den Steady-State-Fehler. Wird die Nachstellzeit auf «Null» gesetzt, wird der I-Controller abgeschaltet. Parameter: Sollwert, P-Band, Nachstellzeit PD-Controller: Die Kombination aus einem P-Controller mit einem D-Controller minimiert die Reaktionszeit bei einer schnellen Änderung des Prozesswerts. - Seite 94 AMI Codes-II CC Programmliste und Erläuterungen von 100 bis auf 0% reduziert werden kann, um den Sollwert überschreitungsfrei zu erreichen. 5.2.1.43 Regelparameter: wenn Parameter = Gesamtchlor 1 5.2.1.43.10 Sollwert: 0–10 ppm oder 0–10 mg/l 5.2.1.43.20 P-Band: 0–10 ppm oder 0–10 mg/l 5.2.1.43...
-
Seite 95: Schaltausgänge
AMI Codes-II CC Programmliste und Erläuterungen 5.3.2.32.31.4 Vorhaltezeit: die Zeit, bis die Anstiegsreaktion eines einzelnen P-Controllers denselben Wert erreicht, der plötzlich von einem D-Controller erreicht wird. Bereich: 0–9000 sec 5.3.2.32.31.5 Überwachungszeit: Läuft eine Controller-Aktion (Dosierintensität) während eines definierten Zeitraums konstant mit mehr als 90% und erreicht der Prozesswert nicht den Sollwert, wird der Dosier- prozess aus Sicherheitsgründen gestoppt. - Seite 96 AMI Codes-II CC Programmliste und Erläuterungen 5.3.1.1.1.35 Hysterese: Innerhalb des Hysteresebereichs reagiert der Schal- tausgang nicht. Dies verhindert eine Beschädigung der Schaltkon- takte, wenn der Messwert um den Alarmwert schwankt. Bereich: 0,00–10,00 ppm 5.3.1.1.1.45 Verzögerung: Zeit, in der die Aktivierung des Alarms verzögert wird, wenn der Messwert über/unter dem programmierten Alarm...
- Seite 97 AMI Codes-II CC Programmliste und Erläuterungen 5.3.1.1.3.46 Verzögerung: Zeit, in der die Aktivierung des Alarms verzögert wird, wenn der Messwert über/unter dem programmierten Alarm liegt. Bereich: 0,00–28 800 sec 5.3.1.5 Gehäusetemp. hoch: Wert «Alarm hoch» für die Temperatur des Elektronikgehäuses festlegen. Übersteigt der Messwert den pro- grammierten Parameter, wird E013 angezeigt.
-
Seite 98: Funktion: Oberer/Unterer Grenzwert
AMI Codes-II CC Programmliste und Erläuterungen in der Meldungs-Liste E033 angezeigt. Bereich: 0,00–14 pH 5.3.1.4.25 Alarm tief: Fällt der gemessene Wert unter den Wert des Parame- ters «Alarm tief», werden der Sammelstörkontakt aktiviert und in der Meldungs-Liste E034 angezeigt. Bereich: 0–14 pH 5.3.1.4.35... -
Seite 99: Funktion = Regler Auf-/Abwärts
AMI Codes-II CC Programmliste und Erläuterungen Gesamtchlor 1 0–10 ppm Gesamtchlor 2 0–10 ppm Monochl ber. 0–10 ppm Geb. Chlor ber. 0–10 ppm Dichl. ber. 0–10 ppm Temperatur −30 bis +120 °C Probenfluss 0–600 B/s 0–14 pH 5.3.2.400 Hysterese: Innerhalb des Hysteresebereichs reagiert der Schal- tausgang nicht. - Seite 100 AMI Codes-II CC Programmliste und Erläuterungen Monochl ber. Geb. Chlor ber. Dichl. ber. pH 5.3.2.32 Einstellungen: das jeweilige Stellglied wählen: Zeitproportional Frequenz Stellmotor 5.3.2.32.1 Stellglied = Zeitproportional Beispiele für Dosiergeräte, die zeitproportional angesteuert wer- den: Magnetventile, Schlauchpumpen.
- Seite 101 AMI Codes-II CC Programmliste und Erläuterungen 5.3.2.32.32 Nullzone: Minimale Reaktionszeit in % der Laufzeit. Ist die angefor- derte Dosiermenge kleiner als die Reaktionszeit, erfolgt keine Än- derung. Bereich: 1–20% 5.3.2.32.4 Regelparameter Bereich für jeden Parameter wie unter 5.2.1.43, S. 5.3.2.1 Funktion = Zeitschaltuhr Der Schaltausgang wird in Abhängigkeit vom programmierten Zeit-...
- Seite 102 AMI Codes-II CC Programmliste und Erläuterungen 5.3.2.24 täglich Der Schaltkontakt kann zu jeder Tageszeit aktiviert werden. 5.3.2.341 Startzeit: Einstellung wie folgt: 1 [Enter] drücken, um die Stunden einzustellen. 2 Stunden mit den Tasten [ ] und [ ] einstellen. 3 [Enter] drücken, um die Minuten einzustellen.
-
Seite 103: Funktion = End Of Batch
AMI Codes-II CC Programmliste und Erläuterungen 5.3.2.1 Funktion = End of Batch Diese Funktion ist nur am Schaltausgang 2 verfügbar. Sie wird ver- wendet um mit Kanalumschaltgeräten von Drittanbietern zu kom- munizieren. Nach jeder gültigen Messung schliesst der Schaltausgang für eine Sekunde. Wird End of Batch ausgewählt, sind keine weiteren Einstellungen möglich. - Seite 104 AMI Codes-II CC Programmliste und Erläuterungen Meldung E024 wird ausgegeben und in der Liste gespeichert. Der Sammelstörkontakt wird bei akti- vem Schalteingang geschlossen. 5.3.4.5 Verzögerung: Wartezeit für das Instrument ab Deaktivierung des Schalteingangs bis zur Wiederaufnahme des Normalbetriebs. Bereich: 0–6000 sec 5.4 Verschiedenes...
- Seite 105 AMI Codes-II CC Programmliste und Erläuterungen 5.5 Schnittstelle Auswahl eines der folgenden Kommunikationsprotokolle. Je nach Auswahl müssen verschiedene Parameter definiert werden. 5.5.1 Protokoll: Profibus 5.5.20 Geräteadresse: Bereich: 0–126 5.5.30 ID-Nr.: Bereich: Analysegeräte; Hersteller; Multivariabel 5.5.40 Lokale Bedienung: Bereich: Aktiviert/Deaktiviert 5.5.1 Protokoll: Modbus RTU 5.5.21...
-
Seite 106: Sicherheitsdatenblätter
A-85.112.300 Artikelnummer: Kalibrierlösung pH 4 Artikelbezeichnung: A-85.113.300 Artikelnummer: Kalibrierlösung pH 7 Artikelbezeichnung: A-85.114.300 Artikelnummer: Kalibrierlösung pH 9 Artikelbezeichnung: Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Re- agenzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.580 / 290620... -
Seite 107: Werkeinstellungen
AMI Codes-II CC Werkeinstellungen Werkeinstellungen Hinweis: Der Parameter Reinigung wird nur angezeigt, wenn ein Reinigungsmodul an das AMI Codes-II CC angeschlossen ist. Die Parameter pH und Temperatur werden nur angezeigt, wenn die Option pH installiert ist. Betrieb: Sensoren: Filterzeitkonst.: ................30 s Haltezeit n. - Seite 108 AMI Codes-II CC Werkeinstellungen Skalierung: Probenfluss: Skalenanfang:........0 B/s Skalierung: Probenfluss: Skalenende:........200 B/s Sammelstör- Desinfektion: Freies verf. Chlor, Alarm hoch: ........10.00 ppm kontakt Freies verf. Chlor, Alarm tief: ..........0.00 ppm Freies verf. Chlor, Hysterese: ..........0.10 ppm Freies verf. Chlor, Verzögerung: ..........5 s Gesamtchlor 1, Alarm hoch: ..........10.00 ppm...
- Seite 109 AMI Codes-II CC Werkeinstellungen Parameter:..............Monochl. ber. Einstellungen: Stellglied: ..........Frequenz Einstellungen: Puls Frequenz: .........120/min Einstellungen: Regelparameter: Sollwert: ...... 5.00 ppm Einstellungen: Regelparameter: P-band: ....... 0.10 ppm Parameter:............. Geb. Chlor. ber. Einstellungen: Stellglied: ..........Frequenz Einstellungen: Puls Frequenz: .........120/min Einstellungen: Regelparameter: Sollwert: ...... 5.00 ppm Einstellungen: Regelparameter: P-band: .......
- Seite 110 AMI Codes-II CC Werkeinstellungen Wenn Funktion = Zeitschaltuhr: Betriebsart: ................Intervall Intervall................. 1 min Betriebsart: ................täglich Startzeit: ................00.00.00 Betriebsart: ..............wöchentlich: Kalender: Startzeit:............00.00.00 Kalender: Montag bis Sonntag: ..........Off Aktivzeit: ..................10 s Verzögerung: ................5 s Signalausgänge: ............... fortfahren Ausgänge/Regler: .............
-
Seite 111: Index
AMI Codes-II CC Index Index ..Messbereich ..Messintervall Alarm ... . Messungsunterbrechung ... . - Seite 112 AMI Codes-II CC Index ... Simulation ..... . . Software Terminals .
-
Seite 113: Notizen
AMI Codes-II CC Notizen Notizen A-96.250.580 / 290620... -
Seite 114: Produkte Von Swan
AMI Codes-II CC SWAN ist weltweit durch Tochtergesellschaften und Distributoren vertreten. kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Produkte von SWAN Analyseinstrumente für: Reinstwasser Speisewasser, Dampf und Kondensat Trinkwasser Schwimmbad - und Brauchwasser Kühlwasser Abwasser Hergestellt in der Schweiz...
