AMI Codes-II CC
Problembehebung
7.5.
74

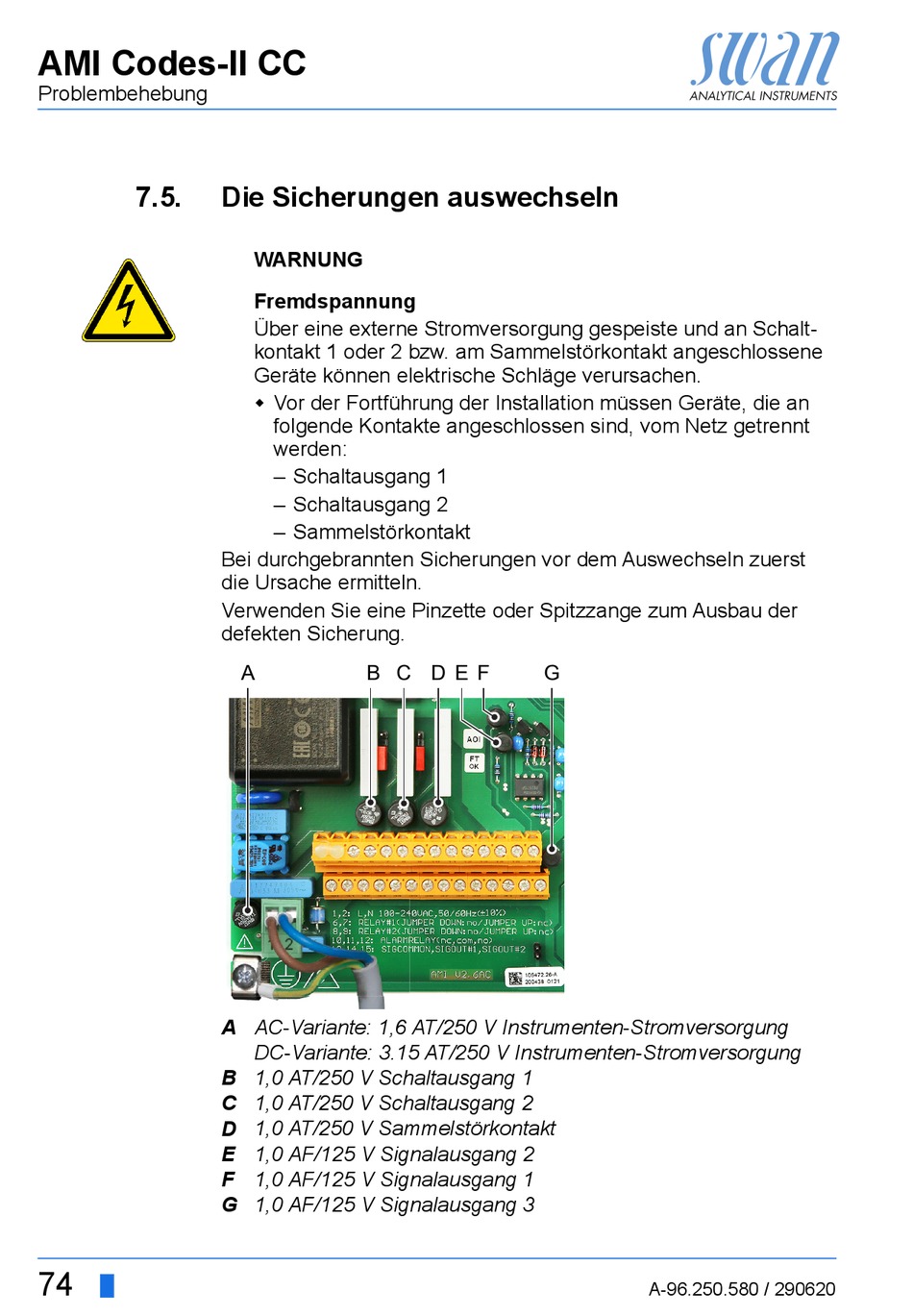

Die Sicherungen auswechseln
WARNUNG
Fremdspannung
Über eine externe Stromversorgung gespeiste und an Schalt-
kontakt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene
Geräte können elektrische Schläge verursachen.
Vor der Fortführung der Installation müssen Geräte, die an
folgende Kontakte angeschlossen sind, vom Netz getrennt
werden:
– Schaltausgang 1
– Schaltausgang 2
– Sammelstörkontakt
Bei durchgebrannten Sicherungen vor dem Auswechseln zuerst
die Ursache ermitteln.
Verwenden Sie eine Pinzette oder Spitzzange zum Ausbau der
defekten Sicherung.
A
B C D E F
A
AC-Variante: 1,6 AT/250 V Instrumenten-Stromversorgung
DC-Variante: 3.15 AT/250 V Instrumenten-Stromversorgung
B
1,0 AT/250 V Schaltausgang 1
C
1,0 AT/250 V Schaltausgang 2
D
1,0 AT/250 V Sammelstörkontakt
E
1,0 AF/125 V Signalausgang 2
F
1,0 AF/125 V Signalausgang 1
G
1,0 AF/125 V Signalausgang 3
G
A-96.250.580 / 290620
