AMI Codes-II TC
Betrieb
5.2.
Display
A-96.250.630 / 280217

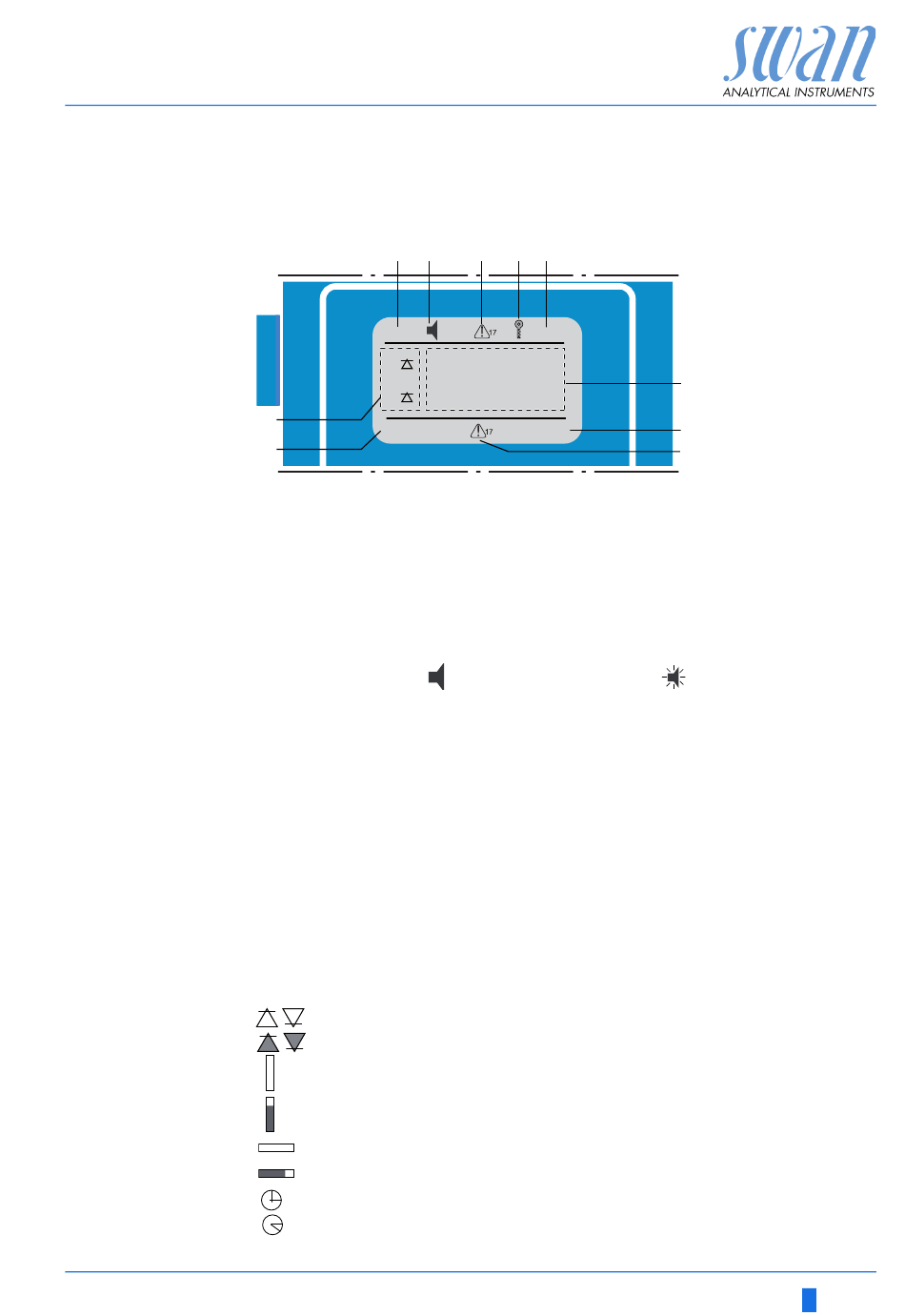

Messwerte und Symbole am Display
A B
RUN
R1
R2
K
47 B/s
I
A
RUN
HOLD
OFF
B
ERROR
C
Zeigt die verbleibende Reagenzienmenge in% wenn < 17% (= 340 ml)
D
Messumformer-Kontrolle via Profibus
E
Zeit
F
Prozesswerte
G Probentemperatur
H
Zeigt die verbleibende Reinigungslösung in% wenn < 17% (= 340 ml)
I
Probenfluss in B/s
K
Status Schaltausgänge
Status Schaltausgang, Symbole
Oberer/unterer Grenzwert noch nicht erreicht
Oberer/unterer Grenzwert erreicht
Regler aufw./abw.: keine Aktion
Regler aufw./abw.: aktiv, dunkler Balken zeigt die Reglerintensität
Stellmotor geschlossen
Stellmotor: offen, dunkler Balken steht für ungefähre Position
Zeitschaltuhr
Zeitschaltuhr: Zeitschaltuhr aktiv (drehender Zeiger)
C
D
E
12:56:02
0.22
tc1
ppm
0.26
tc2
ppm
2.68 °C
Normalbetrieb
Schalteingang geschlossen oder Kal. Verzög.: Regler/
Grenzwert unterbrochen (zeigt Status der Signalaus-
gänge)
Schalteingang geschlossen: Regler/Grenzwert unter-
brochen (zeigt Status der Signalausgänge).
Fehler
F
G
H
Schwerwiegender
Fehler
