Fluidik
Frei verfügbares
Chlor
12

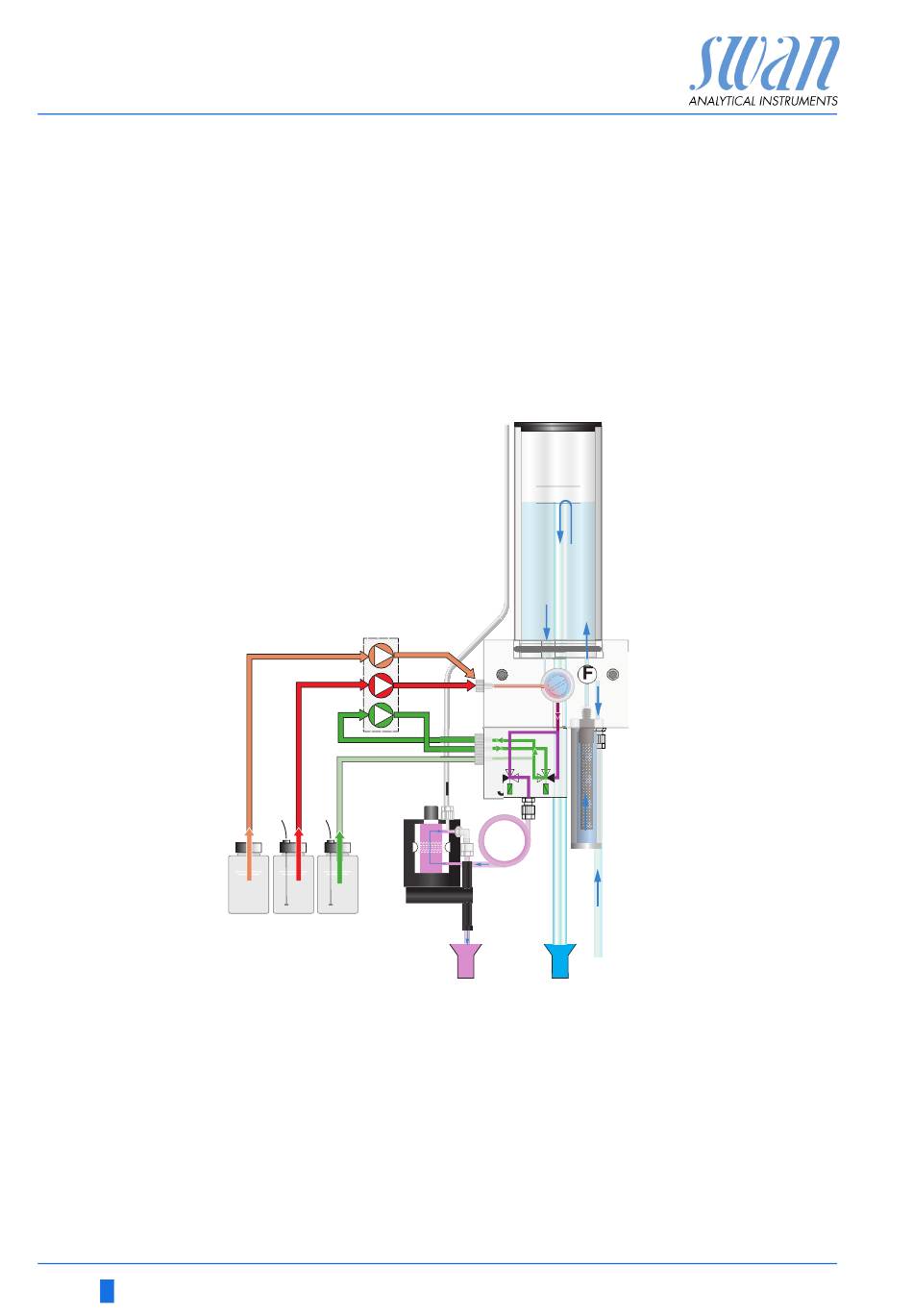

Die Probe fliesst durch den Probeneinlass [R] und den Einlassfilter
[H] in die Überlaufarmatur [A]. Den Durchfluss mit dem Durchfluss-
regulierventil [F] so regeln, dass immer eine kleine Menge der Pro-
be durch das Überlaufrohr [B] in den Ablauf [Q] fliesst.
Ein Teil der Probe fliesst durch den Fotometereinlass [C] in die
Mischkammer [E], wo die Reagenzien [M] und [N] per Schlauch-
pumpe [D] zugeführt und mit der Probe gemischt werden. Diese
Lösung fliesst dann durch das Fotometer [K], wo die Messung des
freien Chlors erfolgt.
D
M
N
O
A
Überlaufarmatur
B
Überlaufrohr
C
Fotometereinlass
D
Schlauchpumpe
E
Mischkammer
F
Durchflussregulierventil
G
Magnetventil V2
H
Einlassfilter
I
Lufteinlass Fotometer
A
Level
B
C
E
F
H
I
J
G
K
L
P
Q
J
Magnetventil V1
K
Fotometer
L
Luftblasendetektor
M
Reagenz Oxycon on-line DPD
N
Reagenz Oxycon on-line Buffer
O
Reagenz Oxycon on-line KI
P
Ablauf Fotometer
Q
Ablauf Überlaufarmatur
R
Probeneinlass
R
