AMI Codes-II TC
Installation
3.3.
3.3.1
Die SERTO
Armatur
montieren
3.3.2
20

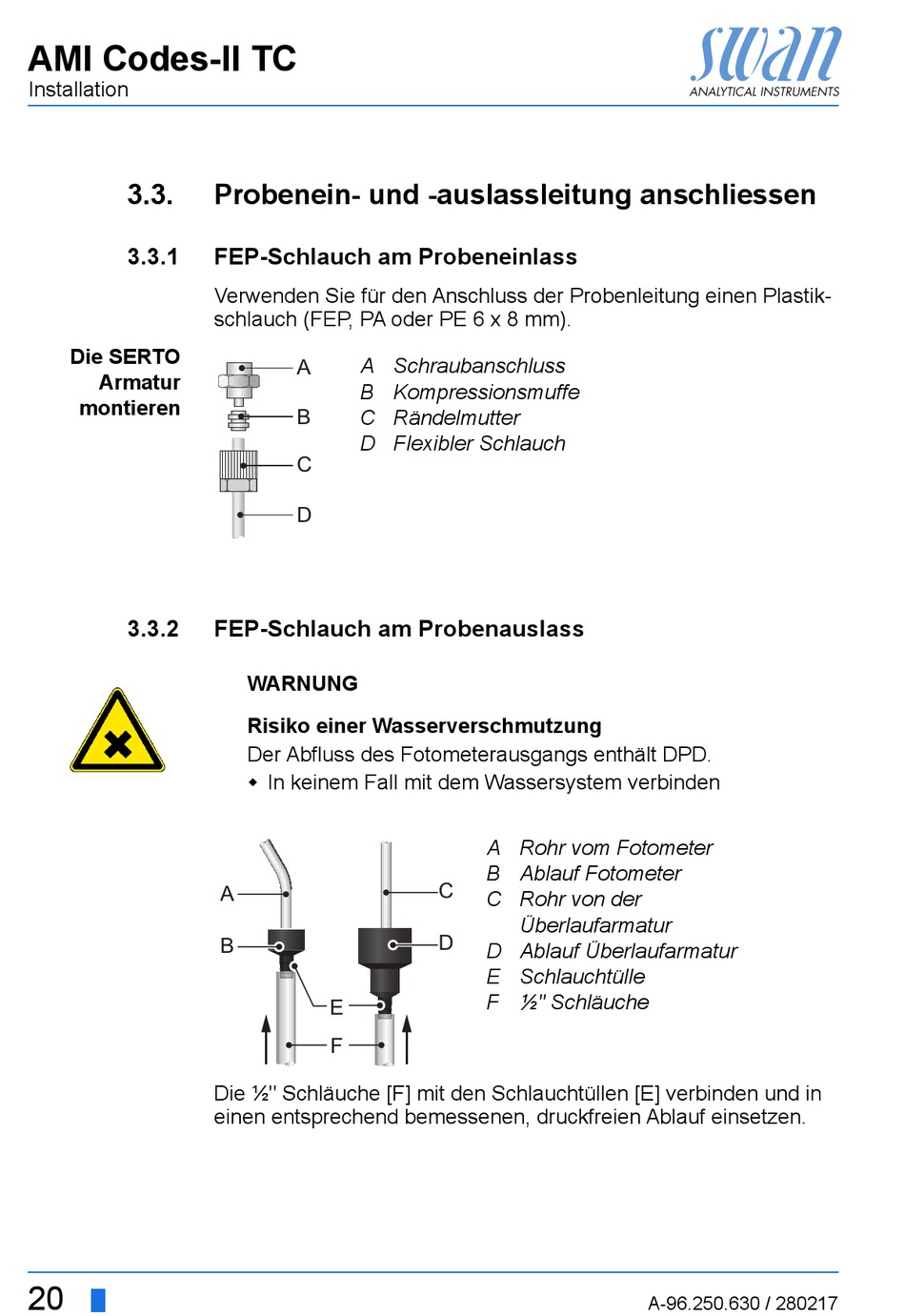

Probenein- und -auslassleitung anschliessen
FEP-Schlauch am Probeneinlass
Verwenden Sie für den Anschluss der Probenleitung einen Plastik-
schlauch (FEP, PA oder PE 6 x 8 mm).
A
A
B
C
B
D
C
D
FEP-Schlauch am Probenauslass
WARNUNG
Risiko einer Wasserverschmutzung
Der Abfluss des Fotometerausgangs enthält DPD.
In keinem Fall mit dem Wassersystem verbinden
A
B
E
F
Die ½" Schläuche [F] mit den Schlauchtüllen [E] verbinden und in
einen entsprechend bemessenen, druckfreien Ablauf einsetzen.
Schraubanschluss
Kompressionsmuffe
Rändelmutter
Flexibler Schlauch
A
Rohr vom Fotometer
B
Ablauf Fotometer
C
C
Rohr von der
Überlaufarmatur
D
D
Ablauf Überlaufarmatur
E
Schlauchtülle
F
½" Schläuche
A-96.250.630 / 280217
