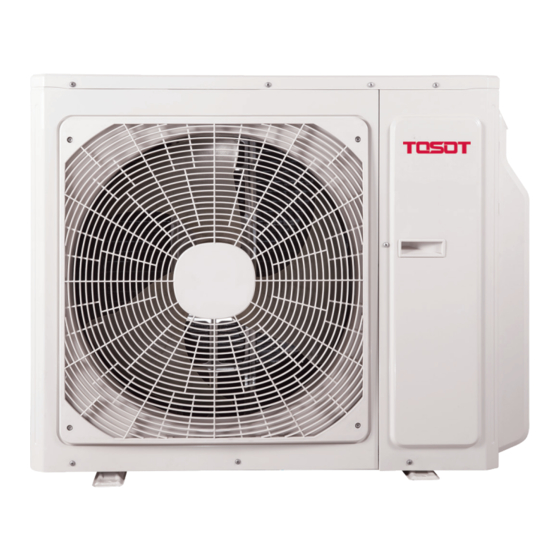

- Seite 1 Installations- und Betriebsanleitung Multisplit Inverter Außengeräte Serie T6MO T6MO18ANO T6MO24ANO T6MO28ANO T6MO36ANO T6MO42ANO...
- Seite 2 Generalimporteur: Christof Fischer GmbH, Augsburger Straße 289-293, 70327 Stuttgart...
-
Seite 3: Inhaltsverzeichnis
Inhalt Technische Daten Multisplit Inverter Außengeräte ..............................2 Kombinationsmöglichkeiten ....................................3 Kombination Innen- und Außengerät ..................................3 Installationshinweise ......................................4 Mindestgrundfläche ....................................... 6 Wahl des Installationsortes ....................................7 Aufstellung des Außengerätes ....................................7 Mindestabstände für Betrieb und Wartung ................................9 Rohrführung und Rohrverlegung .................................. -
Seite 4: Technische Daten Multisplit Inverter Außengeräte
Technische Daten Multisplit Inverter Außengeräte • Kältemittel: R 32 T6MO18ANO T6MO24ANO T6MO28ANO Außengerät 946-2330 946-2331 946-2332 Bestell-Nr. Kühlleistung in kW (2,1-5,8) (2,3-8,5) (2,3-10,2) Heizleistung in kW (2,6-5,9) (3,7-8,8) (3,7-10,3) Energieeffizienzklasse Kühlen/Heizen A++/A+ A++/A+ A++/A+ Anzahl Innengeräte max. Luftvolumenstrom m³/h 2600 4000 4000 Ø... -
Seite 5: Kombinationsmöglichkeiten
Kombinationsmöglichkeiten Außengerät 1-2 Innengeräte 3 Innengeräte 4 Innengeräte 5 Innengeräte T6MO18ANO 9+12 12+12 9+9+9 9+12 9+9+12 9+18 9+9+18 T6MO24ANO 12+12 9+12+12 12+18 12+12+12 18+18 9+9+9 9+9+9+9 9+12 9+9+12 9+9+9+12 9+18 9+9+18 9+9+12+12 T6MO28ANO 12+12 9+12+12 12+18 9+12+18 18+18 12+12+12 12+12+18 9+9+9 9+9+9+9 9+12... -
Seite 6: Installationshinweise
Installationshinweise Verpackungsinhalt auf Vollständigkeit und die Geräte auf sichtbare Transportschäden kontrolliern, Mängel umgehend dem Vertragspartner und der Spedition melden. Die Geräte in der Originalverpackung so nah wie möglich an den Montageort bringen, damit keine Teile verlorengehen und Schäden vermieden werden. Spannungsversorgung und elektrische Anschlusswerte am Installationsort mit den Gerätedaten vergleichen, die auf dem Typschild und in dieser Anleitung angegeben sind. - Seite 7 Um die im System enthaltene Kältemittelmenge möglichst gering zu halten, halten Sie die Installationslänge der Rohrleitungen möglichst gering. Beim Installieren, Warten oder Umsetzen der Anlage dürfen keine Fremdgase, keine Feuchtigkeit oder andere Fremdstoffe in den Kälte- kreislauf gelangen. Dies kann zu einem Druckanstieg bis zum zum Bersten von Komponenten führen und Verletzungen verursachen. Der Verdichter darf keine Luft ansaugen! Bei nicht verbundenen Kältemittelleitungen Verdichter nicht in Gang setzen.
-
Seite 8: Mindestgrundfläche
Mindestgrundfläche Für die Installation von R32 Splitklimageräten in einem Gebäude (Innengeräte und innen installierte Außengeräte) ist in Abhängigkeit der Kältemittelgesamtfüllmenge der Anlage (Werksfüllung+Nachfüllmenge) eine minimale Grundfläche eines Raums einzuhalten. Hierbei ist der kleinste, unbelüftete Raum zu berücksichtigen, durch den Kältemittelleitungen geführt werden. Deckenmontage Wandmontage Bodenmontage (inkl. -
Seite 9: Wahl Des Installationsortes
Wahl des Installationsortes • Das Gerät muss sicher waagerecht auf einem festen, tragfähigen und ebenen Untergrund befestigt werden. • Das Gerät sollte keinem starken Wind ausgesetzt werden. Wird das Gerät in überwiegend windigen Gegenden installiert, ist darauf zu achten, dass der austretende Luftstrom mit der Hauptwindrichtung ausgeblasen wird. Anderenfalls bauseits ggf. einen einen Windschutz vorsehen, wobei dieser nicht den Luftstrom des Gerätes beeinträchtigen darf. - Seite 10 Bild 2: Aufstellmaße Außengeräte Baugröße 24 und 28 1016 1098 Bild 3: Aufstellmaße Außengeräte Baugröße 36 und 42...
-
Seite 11: Mindestabstände Für Betrieb Und Wartung
Mindestabstände für Betrieb und Wartung Die angegebenen Mindeststände dürfen nicht unterschritten werden, um die sichere Funktion des Geräts und seine ordnungs- gemäße Installation und Wartung zu gewährleisten. Bild 4: Baugröße 18 - Mindestabstände Bild 5: Baugrößen 24, 28 - Mindestabstände >... -
Seite 12: Rohrführung Und Rohrverlegung
Rohrführung und Rohrverlegung Rohrführung Die Verrohrung zum Innengerät wird an den dafür vorgesehenen Anschlüssen angebracht. Das jeweilige Innengerät (A, B, ...) muss am entsprechend vorgesehenen Anschluss am Außengerät (A, B, ...) angeschlossen werden! Der Rohrdurchmesser, der verlegt wird, richtet sich nach dem Anschluss am Innengerät. Wird an das Außengerät der Baugröße 24 bzw. 28 ein Innengerät der Baugröße 18 angeschlossen, wird am Außengerät zusätzlich ein Aufschraubstutzen 3/4˝... -
Seite 13: Kondensatableitung Am Außengerät
Kondensatableitung am Außengerät Während des Heizens oder der Abtauung bildet sich am Wärmetauscher des Außengeräts Kondensat, das durch einen Schlauch vom Aufstellungsort weg geleitet wird. Die Grundplatte des Außengerätes bildet eine Auffangwanne mit geeigneter Anschlussmöglichkeit für den Kondensatablassstutzen. Der Stutzen wird mit der beigefügten Dichtung montiert. An den Stutzen wird ein geeigneter Schlauch mit (Innen-Ø... -
Seite 14: Elektrische Installation Des Außengerätes
Elektrische Installation des Außengerätes Elektrische Sicherungen Es ist ein allpoliger Trennschalter vorzusehen, der im geöffneten Zustand zur Unterbrechung der Netzstromphase einen • Zwischenraum von mindestens 3 mm aufweist. Schutzeinrichtung mit magnetischer Schnellauslösung mit Schutz gegen Kurzschluss und Überlast vorsehen. Die Stärke der •... - Seite 15 N(1) - Neutralleiter (blau) 2 - Kommunikation (schwarz) Zuleitung Innengerät A Innengerät B Innengerät C 3 - Phase (braun) Bild 10: Verdrahtung Baugröße 24 N(1) - Neutralleiter (blau) 2 - Kommunikation (schwarz) Zuleitung Innengerät A Innengerät B Innengerät C Innengerät D 3 - Phase (braun) Bild 11: Verdrahtung Baugröße 28...
- Seite 16 Zuleitung Innengerät D Innengerät B Innengerät C Innengerät A N(1) - Neutralleiter (blau) 2 - Kommunikation (schwarz) 3 - Phase (braun) Außengerät Bild 12: Verdrahtung Baugröße 36 Zuleitung Innengerät E Innengerät D Innengerät B Innengerät A Innengerät C N(1) - Neutralleiter (blau) 2 - Kommunikation (schwarz) 3 - Phase (braun) Außengerät...
-
Seite 17: Verbindungsleitungen Und Nachfüllmengen
Verbindungsleitungen und Nachfüllmengen Kältemittelfüllung und Verbindungsleitungen Die für den Betrieb der Anlage erforderliche Kältemittelmenge befindet sich im Außenteil. Je nach der Gesamtlänge der Einspritzleitungen muss Kältemittel entnommen oder zugefügt werden (siehe Tabelle 7). Nachfüllen von Kältemittel Vakuumpumpe entfernen und Kältemittelflasche anschließen. Geöffnete Kältemittelflasche auf eine Waage stellen, Tara der Waage auf Null stellen. -
Seite 18: Hinweise Zur Inbetriebnahme
Hinweise zur Inbetriebnahme Sorgen Sie bei der Installation für ausreichende Belüftung des Arbeitsumfeldes, um die Entstehung einer zündfähigen Konzentration zu verhindern. Alle erforderlichen Lüftungsöffnungen sind stets freizuhalten. Führen Sie nach der Installation eine sorgfältige Dichtheitsprüfung durch. Die Inbetriebnahme führt der Ersteller der Anlage oder ein autorisierter Sachkundigen entsprechend der Bescheinigung über die Erst- inbetriebnahme durch. -
Seite 19: Inbetriebnahme
Inbetriebnahme • Verschlusskappen von den Absperrventilen schrauben. • Kältemittelventile öffnen: Mit Sechskantschlüssel gegen den Uhrzeigersinn bis zum Anschlag drehen. • An der Fernbedienung ON/OFF-Taste drücken. • Alle erforderlichen Werte messen und Inbetriebnahmeprotokoll vervollständigen. • Manometerbatterie entfernen. • Verschlußkappen wieder aufsetzen und fest anziehen. Testlauf Das Gerät läuft im normalen Kühlmodus. -
Seite 21: Betriebsmeldungen Und Störmeldungen
Betriebsmeldungen und Störmeldungen T6MO18ANO, T6MO24ANO, T6MO28ANO Meldungsart Anzeige Innengerät Fehler Überwachungsmodul Nulldurchgang Störung Fehler Jumper Baugröße Innengerät Störung Fehler Verdampferlüfter Innengerät Störung Fehler Raumsensor Innengerät Störung Fehler Verdampfersensor Innengerät Störung Fehler Temperatursensor Einspritzleitung Innengerät Störung Fehler Temperatursensor Saugleitung Innengerät Störung Fehler Kühlkörpersensor Störung Fehler Umgebungstemperatursensor Außengerät... - Seite 22 T6MO36ANO, T6MO42ANO Anzeige im Außengerät Anzeige LED-Anzeige: blinkt am Innengerät bzw. Kabel-FB gelbe LED rote LED grüne LED Verdichter in Betrieb 1-mal Abtauung in Betrieb 2-mal Frostschutz 3-mal IPM-Schutz 4-mal Überstromschutz Anlage 5-mal Überlastschutz ...
-
Seite 23: Schaltpläne
Schaltpläne Außengerät T6MO18ANO 6361000012602 Außengerät T6MO24ANO 600007001277... - Seite 24 Außengerät T6MO28ANO 600007001276...
-
Seite 25: Schaltpläne
Schaltpläne Außengerät T6MO36ANO 60000700131601... - Seite 26 Außengerät T6MO42ANO 60000700132801...
-
Seite 27: Kälteschema
Kälteschema T6MO18ANO, T6MO24ANO, T6MO28ANO outdoor indoor filter A heat exchanger filter outdoor heat exchanger 4-way valve B heat exchanger filter high pressure switch discharge silencer C heat exchanger discharge temperature sensor filter D heat exchanger gas -liquid separator filter T6MO36ANO, T6MO42ANO Heat Exchanger Filter Four-way Valve... -
Seite 28: Explosionszeichungen
Explosionszeichungen Außengerät T6MO18ANO Außengerät T6MO24ANO... - Seite 29 T6MO28ANO...
- Seite 30 T6MO36ANO...
- Seite 31 T6MO42ANO...
-
Seite 34: Klimaanlage-Inbetriebnahmeprotokoll
Klimaanlage-Inbetriebnahmeprotokoll Typ Innengerät A Seriennummer A Typ Innengerät B Seriennummer B Typ Innengerät C Seriennummer C Typ Innengerät D Seriennummer D Typ Außengerät Seriennummer Standort Installationsbetrieb Checkliste Anlage dicht? Kabelverbindungen nachgezogen? Kältemittel nachgefüllt? (g) Wiedereinschalten nach Ausfall der Spannungsversorgung? ... - Seite 35 Produkte und deren Spezifikationen unterliegen der Möglichkeit einer Änderung ohne Vorankündigung oder nachträgliche Information.
- Seite 36 Installation und Wartung durch Ihren Kälte- und Klimafachbetrieb: 946307-03/04.04.2019...
