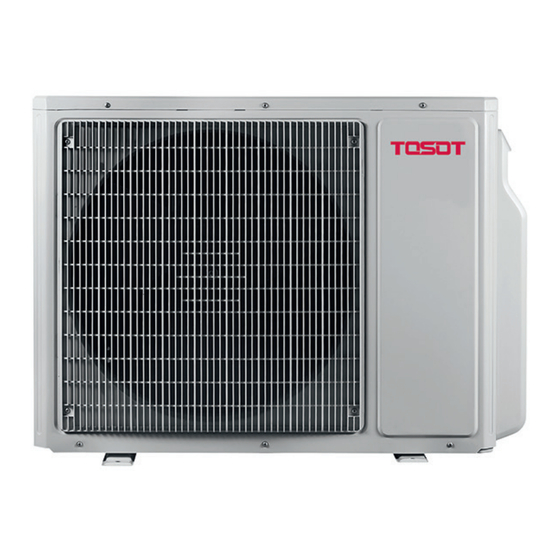

- Seite 1 Installations- und Betriebsanleitung Multisplit Inverter Außengeräte Serie TWHD TWHD(18) TWHD(28) TWHD(36) TWHD(42)
- Seite 3 Installationshinweise Verpackungsinhalt auf Vollständigkeit und die Geräte auf sichtbare Transportschäden kontrolliern, Mängel umgehend dem Vertragspartner und der Spedition melden. Die Geräte in der Originalverpackung so nah wie möglich an den Montageort bringen, damit keine Teile verlorengehen und Schäden vermie- den werden. Spannungsversorgung und elektrische Anschlusswerte am Installationsort mit den Gerätedaten vergleichen, die auf dem Typschild und in dieser Anleitung angegeben sind.
- Seite 4 Die Überwurfmuttern mit dem Drehmoment anziehen, das in dieser Anleitung vorgeschrieben ist. Zu fest angezogene Überwurfmuttern können Risse bekommen und das Austreten von Kältemittel verursachen. Vorsicht! Falls erforderlich, einen Erdschlussschalter installieren. Ein fehlender Erdschlussschalter nicht installiert ist, kann u. U. zu einem Strom- schlag führen.
-
Seite 5: Wahl Des Installationsortes
Wahl des Installationsortes • Das Gerät muss sicher waagerecht auf einem festen, tragfähigen und ebenen Untergrund befestigt werden. • Das Gerät sollte keinem starken Wind ausgesetzt werden. Wird das Gerät in überwiegend windigen Gegenden installiert, ist darauf zu achten, dass der austretende Luftstrom mit der Hauptwindrichtung ausgeblasen wird. Anderenfalls bauseits ggf. einen einen Windschutz vorsehen, wobei dieser nicht den Luftstrom des Gerätes beeinträchtigen darf. - Seite 6 Bild 2: Aufstellmaße Außengeräte Baugröße 24 und 28 1015 1087 Bild 3: Aufstellmaße Außengeräte Baugröße 36 und 42 • Die Außengeräte der Baugrößen 36 und 42 müssen mit M12-Schrauben am Untergrund befestigt werden.
-
Seite 7: Mindestabstände Für Betrieb Und Wartung
Mindestabstände für Betrieb und Wartung Die angegebenen Mindeststände dürfen nicht unterschritten werden, um die sichere Funktion des Geräts und seine ordnungsge- mäße Installation und Wartung zu gewährleisten. > 1000 > 500 > 2000 > 500 > 2000 Bild 4: Mindestabstände Außengeräte... -
Seite 8: Rohrführung Und Rohrverlegung
Rohrführung und Rohrverlegung Rohrführung Die Verrohrung zum Innengerät wird an den dafür vorgesehenen Anschlüssen angebracht. Das jeweilige Innengerät (A, B, ...) muss am entsprechend vorgesehenen Anschluss am Außengerät (A, B, ...) angeschlossen wer- den! Der Rohrdurchmesser, der verlegt wird, richtet sich nach dem Anschluss am Innengerät. Wird an das Außengerät der Baugröße 24 bzw. 28 ein Innengerät der Baugröße 18 angeschlossen, wird am Außengerät zusätzlich ein Aufschraubstutzen 3/4˝... -
Seite 9: Kondensatableitung Am Außengerät
Kondensatableitung am Außengerät Während des Heizens oder der Abtauung bildet sich am Wärmetauscher des Außengeräts Kondensat, das durch einen Schlauch vom Aufstellungsort weg geleitet wird. Die Grundplatte des Außengerätes bildet eine Auffangwanne mit geeigneter Anschlussmöglichkeit für den Kondensatablassstutzen. Der Stutzen wird mit der beigefügten Dichtung montiert. An den Stutzen wird ein geeigneter Schlauch mit (Innen-Ø... -
Seite 10: Elektrische Installation Des Außengerätes
Elektrische Installation des Außengerätes Elektrische Sicherungen • Es ist ein allpoliger Trennschalter vorzusehen, der im geöffneten Zustand zur Unterbrechung der Netzstromphase einen Zwi- schenraum von mindestens 3 mm aufweist. • Schutzeinrichtung mit magnetischer Schnellauslösung mit Schutz gegen Kurzschluss und Überlast vorsehen. Die Stärke der Si- cherung ist aus Tabelle 1 “Technische Daten Multi-Split Inverter Außengeräte 18 - 28”... - Seite 11 Abdeckung Innengerät A Innengerät B Innengerät C Zuleitung Verbindungs- Verbindungs- Verbindungs- kabel kabel kabel Spannungsversorgung Außengerät N(1) - Neutralleiter (blau) 2 - Kommunikation (schwarz) 3 - Phase (braun) Innengeräte Bild 9: Verdrahtung Baugröße 24 Abdeckung Innengerät A Innengerät B Innengerät C Innengerät D Verbindungs- Zuleitung...
- Seite 12 Spannungs- versorgung Innengerät B Innengerät D Innengerät C Innengerät A N(1) - Neutralleiter (blau) 2 - Kommunikation (schwarz) 3 - Phase (braun) Außengerät Bild 11: Verdrahtung Baugröße 36 Spannungs- versorgung Innengerät B Innengerät E Innengerät D Innengerät C Innengerät A N(1) - Neutralleiter (blau) 2 - Kommunikation (schwarz) 3 - Phase (braun)
-
Seite 13: Dichtheitsprüfung Und Evakuieren
Hinweise zur Inbetriebnahme Die Inbetriebnahme führt der Ersteller der Anlage oder ein autorisierter Sachkundigen entsprechend der Bescheinigung über die Erstinbe- triebnahme durch. Sie ist entsprechend zu dokumentieren. Dichtheitsprüfung und Evakuieren Die Dichtheitsprüfung und das Evakuieren muss für jeden Kältemittelkreislauf (= angeschlossenes Innengerät) vorgenommen •... -
Seite 14: Entsorgungshinweis
Testlauf Das Gerät läuft im normalen Kühlmodus. Es soll geprüft werden: • Dichtigkeit der Kältemittelleitungen • Gleichmäßiger Lauf der Kompressoren und der Ventilatoren • Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil • Alle Funktionen und Programmabläufe am Innengerät •... -
Seite 15: Betriebsmeldungen Und Störcodes
Betriebsmeldungen und Störcodes Geräte der Baugrößen 18, 24, 28 Meldungsart Anzeige Innengerät Fehler Überwachungsmodul Nulldurchgang Störung Fehler Jumper Baugröße Innengerät Störung Fehler Verdampferlüfter Innengerät Störung Fehler Raumsensor Innengerät Störung Fehler Verdampfersensor Innengerät Störung Fehler Temperatursensor Einspritzleitung Innengerät Störung Fehler Temperatursensor Saugleitung Innengerät Störung Störung Fehler Umgebungstemperatursensor Außengerät... - Seite 16 Geräte der Baugrößen 36, 42 Anzeige im Display Anzeige Anzeige Außengerät Innengerät Kabel-Fernbedienung Hochdruck Frostschutz Niederdruck Heissgastemperatur zu hoch Kommunikationsfehler Wasserstand zu hoch bei Kassette Kältemittelrückführung Fehler Umgebungstemperatursensor Außengerät Fehler Verflüssigersensor Fehler Heissgassensor Ölrückführung im Kühlbetrieb Zwangsabtauung Ölrückführung im Heizbetrieb oder bei Abtauung Überlastschutz Verdichter IPM Fehler Synchronisierungsfehler des Verdichters...
- Seite 17 Anzeige im Display Anzeige Anzeige Außengerät Innengerät Kabel-Fernbedienung Frostschutz Kreis B Kommunikationsstörung Kreis C Fehler Verdampfersensor Kreis C Fehler Temperatursensor Saugleitung Kreis C Fehler Temperatursensor Einspritzleitung Kreis C Fehler Raumsensor Kreis C falsche Betriebsart Kreis C Frostschutz Kreis C Kommunikationsstörung Kreis D Fehler Verdampfersensor Kreis D Fehler Temperatursensor Saugleitung Kreis D Fehler Temperatursensor Einspritzleitung Kreis D...
