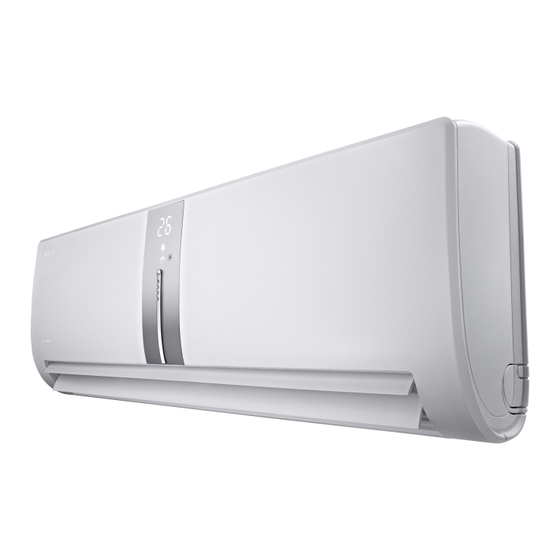

- Seite 1 Installations- und Betriebsanleitung Inverter Multisplit Design- Wandgeräte Serie U- Cool TWH TWH09UA TWH07UA TWH12UB TWH18UC...
-
Seite 2: Technische Daten Inverter Multisplit Design Serie U-Cool
Technische Daten Inverter Multisplit Design Serie U-Cool • Kältemittel: R 410A TOSOT Type TWH07UA TWH09UA TWH12UB TWH18UC Kühlleistung in kW Heizleistung in kW Spannungsversorgung 230 V/1/50 Hz Kabel Zuleitung in mm² 3 × 1,5 (i) 3 × 1,5 (i) 3 × 1,5 (a) Verbindung innen/außen im mm²... -
Seite 3: Sicherheitshinweise Zum Betrieb Des Klimagerätes
Sicherheitshinweise zum Betrieb des Klimagerätes Warnung: Aufforderung zur Vermeidung eines Risikos, bei dem Personen schwer verletzt werden oder zu Tode kommen könnten. Vorsicht: Aufforderung zur Vermeidung eines Risikos, bei dem Sachschäden auftreten oder Personen verletzt werden könnten. Sämtliche Installationsarbeiten oder Veränderungen am Innen- und Außengerät sowie Wartungs- oder Reparaturarbeiten, die kält- mittelführende oder elektrische Teile betreffen dürfen nur von qualifiziertem und autorisiertem Fachpersonal ausgeführt werden! Unsachgemäße Handhabung kann zu Bränden, Stromschlägen, Wasser- oder Kältemittelaustritt führen. -
Seite 4: Ir-Fernbedienung - Funktionen
IR-Fernbedienung – Funktionen Achtung: Der Raum zwischen Fernbedienung und Innengerät muss frei sein. Nicht fallen lassen oder werfen. In die Fernbedienung darf kein Wasser eindringen, sie darf weder der prallen Sonnenstrahlung ausgesetzt werden noch auf Flächen gelegt werden, die sich stark aufheizen. Tasten der Fernbedienung •... - Seite 5 Bild 3 zeigt die Reihenfolge der Luftrichtungen bei aktiviertem Auto-Swing. Bild 3: Auto-Swing – Reihenfolge der Luftrichtungen • TIMER ON Drücken der Taste aktiviert die Timer-Einstellungen für die Startzeit des Gerätes. Im Display blinkt ON, es erscheint und die Ziffern für die numerische Zeiteingabe blinken (5 Sekunden Timeout).
- Seite 6 Sollwert = 30 °C 28 °C < Sollwert < 29 °C Zeit (h) Zeit (h) Bild 7: Komfort Sleep, wenn ein Sollwert zwi- Bild 8: Komfort Sleep, wenn ein Sollwert von schen 28 °C und 29 °C eingestellt ist. Im Heiz- 30 °C eingestellt ist.
-
Seite 7: Ir-Fernbedienung - Batteriewechsel
IR-Fernbedienung – Batteriewechsel • Batterieklappe durch leichten Druck an der Markierung bei gleichzeitigem Schieben in Pfeilrichtung öffnen. • Alte Batterien herausnehmen. • Neue Batterien (Typ AAA 1,5 V) einlegen, auf die richtige Polarität achten. • Batterieklappe wieder anbringen. Bild 9: Batteriewechsel Achtung! •... - Seite 8 Notbetrieb Ohne Fernbedienung ist ein Notbetrieb möglich. Das Klimagerät arbeitet dann im AUTO-Modus. Solltemperatur oder Lüftergeschwindigkeit können nicht verstellt werden. Der Schalter zur Aktivierung des Notbetriebs befindet sich an der Rückseite des Innenteiles. Bild 10: Notbetrieb Gerät einschalten: Notschalter (siehe Bild) drücken. Gerät startet im AUTO-Modus. Die Betriebsart (COOL, HEAT, FAN) wird je nach vorherr- schender Raumtemperatur automatisch gewählt.
-
Seite 9: Reinigung Des Innengerätes
Reinigung des Innengerätes Vorsicht! Vor Reinigungsarbeiten Spannungsversorgung am Gerät unterbrechen! In das Gerät darf kein Wasser eindringen. Gerät mit weichem trockenem, allenfalls nebelfeuchtem Tuch, ggf. milder Waschlösung abreiben. Keinesfalls lösungsmittelhaltige (Ver- dünnung, Benzin) Reiniger verwenden! Metallteile (Wärmetauscherlamellen) nicht mit den Händen berühren! Frontblende reinigen Frontblende abnehmen. -
Seite 10: Bedienungshinweise Und Einsatzgrenzen
Bedienungshinweise und Einsatzgrenzen Kühlbetrieb Klimageräte nehmen die Wärme der Raumluft auf und führen diese zum Außengerät ab. Die erbrachte Kühlleistung kann je nach Außentem- peratur schwanken. Einfrierschutz: Im Kühlbetrieb bei niedrigen Außentemperaturen kann sich am Wärmetauscher des Innengeräts Reif bilden. Wenn die Tempe- ratur am Wärmetauscher des Innengeräts unter 0 °C sinkt, stoppt der Verdichter, um die Anlage zu schützen. -
Seite 11: Verhalten Bei Störungen
Verhalten bei Störungen Sollte das Gerät einmal nicht wie gewünscht funktionieren, bitte vor Hinzuziehen des Fachbetriebs folgende Punkte prüfen. Problem Lösung Wenn das Gerät unmittelbar nach dem Stopp wieder eingeschaltet Das Innengerät schaltet nicht sofort ein, nachdem die wird, dauert es 3 Minuten bis das Innengerät in Betrieb geht. (Wie- Anlage wieder gestartet wurde. - Seite 12 Installationshinweise Verpackungsinhalt auf Vollständigkeit und die Geräte auf sichtbare Transportschäden kontrolliern, Mängel umgehend dem Vertragspartner und der Spedition melden. Die Geräte in der Originalverpackung so nah wie möglich an den Montageort bringen, damit keine Teile verlorengehen und Schäden vermie- den werden. Spannungsversorgung und elektrische Anschlusswerte am Installationsort mit den Gerätedaten vergleichen, die auf dem Typschild und in dieser Anleitung angegeben sind.
- Seite 13 Die Überwurfmuttern mit dem Drehmoment anziehen, das in dieser Anleitung vorgeschrieben ist. Zu fest angezogene Überwurfmuttern können Risse bekommen und das Austreten von Kältemittel verursachen. Vorsicht! Falls erforderlich, einen Erdschlussschalter installieren. Ein fehlender Erdschlussschalter nicht installiert ist, kann u. U. zu einem Strom- schlag führen.
-
Seite 14: Installation Des Innengeräts
Installation des Innengeräts Darauf achten, dass bei der Montage des Innengeräts die erforderlichen Mindestabstände eingehalten werden. Das Innengerät so montieren, dass ein ungehinderter Kondensatwasserabfluss und ein freier Luftansaug und Luftausblas ständig gewährlei- stet ist. Innengerät mittels beigefügter Montageplatte montieren. Befestigung der Montageplatte Die Montageplatte sollte horizontal, mit leichter Neigung zum geplanten Kondensatablauf, montiert werden. - Seite 15 mind.150 (zur Decke) 1018 mind.150 mind.150 (zur Wand) (zur Wand) Bild 16: Montageplatte für Baugröße 24 Wanddurchbruch Der Wanddurchbruch muss mindestens einen Durchmesser von Ø 55 mm bzw. Ø 70 mm haben und von innen nach außen leicht geneigt sein (5 ... 7 mm). Wanddurchbruchhülse verwenden, um Beschädigungen an den Verbindungsleitungen zu vermeiden. Den entstandenen Spalt zwischen Wand und Wanddurchbruchhülse sachgerecht abdichten.
- Seite 16 Isolierband Anschluss am Montage des Kondensatablaufs Innengerät Isolierband Anschluss am Innengerät Verbindungsstelle Verbindungsstelle Verdrehen Wölbung stehendes Wasser Bild 18: Montage der Kondensatleitung Verdrehen Wölbung • Mitgelieferten Kondensatablaufschlauch mit dem vorgesehenenen Anschluss am Innengerät verbinden. Mit Montageband umwickeln. • Kondensatablaufschlauch (Ø außen 17 mm) fest in den Ablassschlauch stecken. •...
-
Seite 17: Rohrführung Und Rohrverlegung
El. Verbindungs- leitung Saugleitung Flüssigkeits- leitung Rohrführung und Rohrverlegung Isolierung Isolierung Saugleitung Flüssigkeits- Rohrführung am Innengerät leitung Umwickelung mit Montageband Die Verrohrung des Innengeräts kann nach rechts oder links oder auch nach rechts oder links hinten herausgeführt werden. Kondensat- leitung Wenn eine Rohrführung nach rechts oder links vorgesehen ist, muss die perforierte Aussparung vorsichtig ausgebrochen werden. -
Seite 18: Elektrische Sicherungen
Elektrische Sicherungen • Es ist ein allpoliger Trennschalter vorzusehen, der im geöffneten Zustand zur Unterbrechung der Netzstromphase einen Zwi- schenraumvon mindestens 3 mm aufweist. • Schutzeinrichtung mit magnetischer Schnellauslösung mit Schutz gegen Kurzschluss und Überlast vorsehen. Die Stärke der Si- cherung ist aus Tabelle 1“Technische Daten Wandgeräte”... - Seite 19 ge/gn ge/gn N (1) N (1) N(1) - Neutralleiter 2 - Kommunikation Innen- /Außengerät Innengerät Außengerät 3 - Phase Zuleitung Baugröße 18: 3×1,5 mm² Baugröße 24: 3×2,5 mm² Bild 25: Elektrische Verbindung Innengerät – Außengerät (Baugröße 18 - 24) Vorsicht: Klemme 2 ist ausschließlich für die Kommunikation zwischen Innen- und Außengerät vorgesehen.
- Seite 20 Inbetriebnahme Die Inbetriebnahme führt der Ersteller der Anlage oder ein autorisierter Sachkundigen entsprechend der Bescheinigung über die Erstinbe- triebnahme durch. Sie ist entsprechend zu dokumentieren. Dichtheitsprüfung und Evakuieren • Am Außengerät sind rechts unten die Kältemittelventile, das größere ND-Ventil und das kleinere HD-Ventil. Serviceanschlüsse sind mit Kappe verschlossen.
-
Seite 21: Entsorgungshinweis
Testlauf Das Gerät läuft im normalen Kühlmodus. Es soll geprüft werden: • Dichtigkeit der Kältemittelleitungen • Gleichmäßiger Lauf der Kompressoren und der Ventilatoren • Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil • Alle Funktionen und Programmabläufe am Innengerät •... -
Seite 22: Klimaanlage-Inbetriebnahmeprotokoll
Klimaanlage-Inbetriebnahmeprotokoll Typ Innengerät Seriennummer Typ Außengerät Seriennummer Standort Installationsbetrieb Checkliste Anlage dicht? Kabelverbindungen nachgezogen? Kältemittel nachgefüllt? (g) Wiedereinschalten nach Ausfall der Spannungsversorgung? Kondensatwasserablauf ok? Einweisung des Anlagenbetreibers? Betriebsdaten Kältemittelleitung Länge Kältemittelleitung Ø Saugleitung mm/Zoll Ø... - Seite 25 Installation und Wartung durch Ihren Kälte- und Klimafachbetrieb:...
