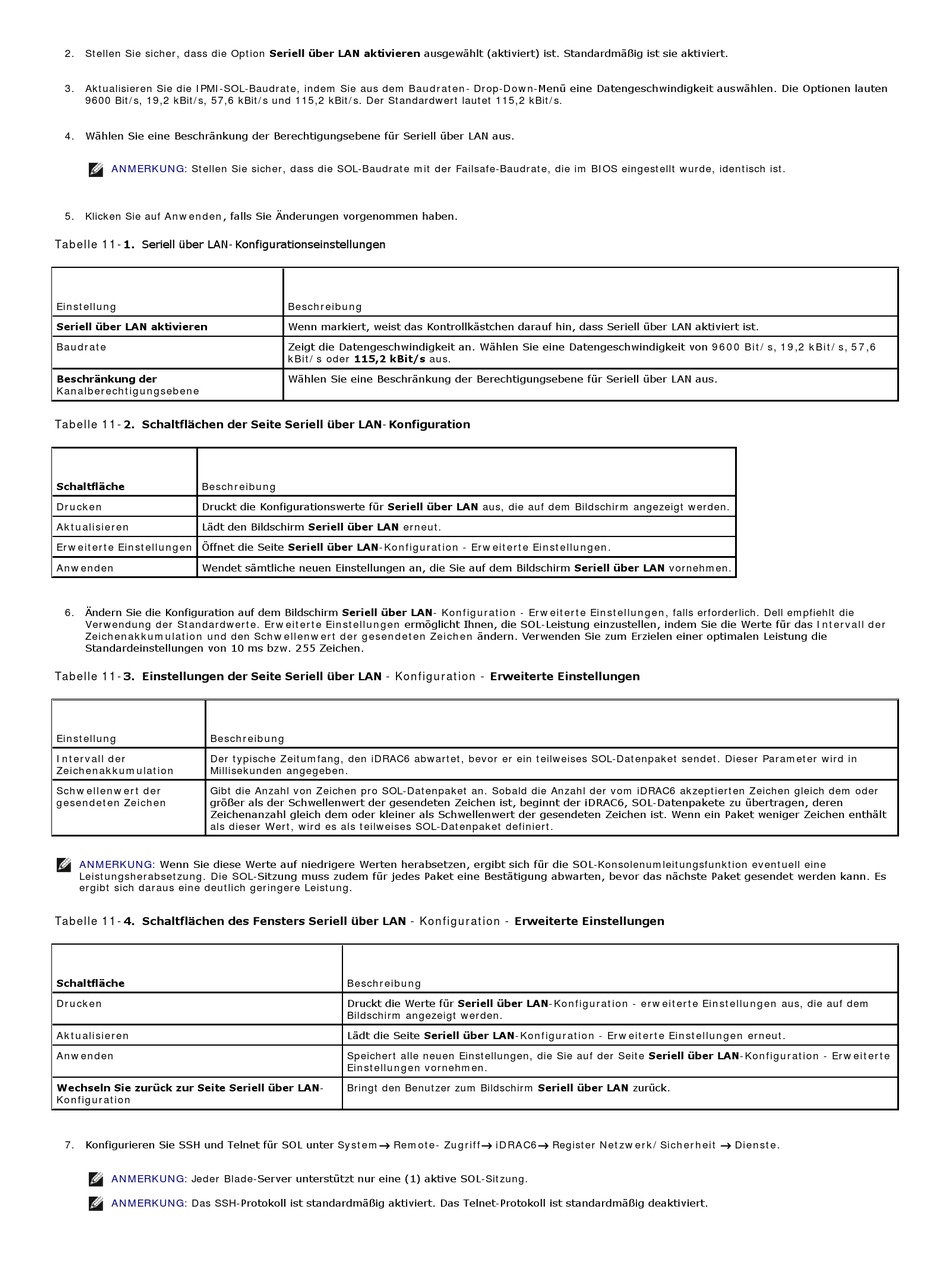

Dell iDRAC6 Benutzerhandbuch Seite 172

2. Stellen Sie sicher, dass die Option Seriell über LAN aktivieren ausgewählt (aktiviert) ist. Standardmäßig ist sie aktiviert.
3. Aktualisieren Sie die IPMI-SOL-Baudrate, indem Sie aus dem Baudraten- Drop-Down-Menü eine Datengeschwindigkeit auswählen. Die Optionen lauten
9600 Bit/s, 19,2 kBit/s, 57,6 kBit/s und 115,2 kBit/s. Der Standardwert lautet 115,2 kBit/s.
4. Wählen Sie eine Beschränkung der Berechtigungsebene für Seriell über LAN aus.
ANMERKUNG: Stellen Sie sicher, dass die SOL-Baudrate mit der Failsafe-Baudrate, die im BIOS eingestellt wurde, identisch ist.
5. Klicken Sie auf Anwenden, falls Sie Änderungen vorgenommen haben.
Tabelle 11-1. Seriell über LAN-Konfigurationseinstellungen
Einstellung
Seriell über LAN aktivieren
Baudrate
Beschränkung der
Kanalberechtigungsebene
Tabelle 11-2. Schaltflächen der Seite Seriell über LAN-Konfiguration
Schaltfläche Beschreibung
Drucken Druckt die Konfigurationswerte für Seriell über LAN aus, die auf dem Bildschirm angezeigt werden.
Aktualisieren Lädt den Bildschirm Seriell über LAN erneut.
Erweiterte Einstellungen Öffnet die Seite Seriell über LAN-Konfiguration - Erweiterte Einstellungen.
Anwenden Wendet sämtliche neuen Einstellungen an, die Sie auf dem Bildschirm Seriell über LAN vornehmen.
6. Ändern Sie die Konfiguration auf dem Bildschirm Seriell über LAN- Konfiguration - Erweiterte Einstellungen, falls erforderlich. Dell empfiehlt die
Verwendung der Standardwerte. Erweiterte Einstellungen ermöglicht Ihnen, die SOL-Leistung einzustellen, indem Sie die Werte für das Intervall der
Zeichenakkumulation und den Schwellenwert der gesendeten Zeichen ändern. Verwenden Sie zum Erzielen einer optimalen Leistung die
Standardeinstellungen von 10 ms bzw. 255 Zeichen.
Tabelle 11-3. Einstellungen der Seite Seriell über LAN - Konfiguration - Erweiterte Einstellungen
Einstellung Beschreibung
Intervall der Der typische Zeitumfang, den iDRAC6 abwartet, bevor er ein teilweises SOL-Datenpaket sendet. Dieser Parameter wird in
Zeichenakkumulation Millisekunden angegeben.
Schwellenwert der Gibt die Anzahl von Zeichen pro SOL-Datenpaket an. Sobald die Anzahl der vom iDRAC6 akzeptierten Zeichen gleich dem oder
gesendeten Zeichen größer als der Schwellenwert der gesendeten Zeichen ist, beginnt der iDRAC6, SOL-Datenpakete zu übertragen, deren
Zeichenanzahl gleich dem oder kleiner als Schwellenwert der gesendeten Zeichen ist. Wenn ein Paket weniger Zeichen enthält
als dieser Wert, wird es als teilweises SOL-Datenpaket definiert.
ANMERKUNG: Wenn Sie diese Werte auf niedrigere Werten herabsetzen, ergibt sich für die SOL-Konsolenumleitungsfunktion eventuell eine
Leistungsherabsetzung. Die SOL-Sitzung muss zudem für jedes Paket eine Bestätigung abwarten, bevor das nächste Paket gesendet werden kann. Es
ergibt sich daraus eine deutlich geringere Leistung.
Tabelle 11-4. Schaltflächen des Fensters Seriell über LAN - Konfiguration - Erweiterte Einstellungen
Schaltfläche
Drucken
Aktualisieren
Anwenden
Wechseln Sie zurück zur Seite Seriell über LAN-
Konfiguration
7. Konfigurieren Sie SSH und Telnet für SOL unter System® Remote- Zugriff® iDRAC6® Register Netzwerk/Sicherheit ® Dienste.
ANMERKUNG: Jeder Blade-Server unterstützt nur eine (1) aktive SOL-Sitzung.
ANMERKUNG: Das SSH-Protokoll ist standardmäßig aktiviert. Das Telnet-Protokoll ist standardmäßig deaktiviert.
Beschreibung
Wenn markiert, weist das Kontrollkästchen darauf hin, dass Seriell über LAN aktiviert ist.
Zeigt die Datengeschwindigkeit an. Wählen Sie eine Datengeschwindigkeit von 9600 Bit/s, 19,2 kBit/s, 57,6
kBit/s oder 115,2 kBit/s aus.
Wählen Sie eine Beschränkung der Berechtigungsebene für Seriell über LAN aus.
Beschreibung
Druckt die Werte für Seriell über LAN-Konfiguration - erweiterte Einstellungen aus, die auf dem
Bildschirm angezeigt werden.
Lädt die Seite Seriell über LAN-Konfiguration - Erweiterte Einstellungen erneut.
Speichert alle neuen Einstellungen, die Sie auf der Seite Seriell über LAN-Konfiguration - Erweiterte
Einstellungen vornehmen.
Bringt den Benutzer zum Bildschirm Seriell über LAN zurück.
