Dell PowerEdge R630

Benutzerhandbuch

Vorschriftenmodell: E26S Series

Vorschriftentyp: E26S001

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für Dell PowerEdge R630

Seite 1 Dell PowerEdge R630 Benutzerhandbuch Vorschriftenmodell: E26S Series Vorschriftentyp: E26S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Übersicht über das Dell PowerEdge R630-System..................8 Unterstützte Konfigurationen für das PowerEdge R630-System................8 Frontblende..................................9 10 x 2,5-Zoll-Festplattenlaufwerkgehäuse.......................10 Gehäuse mit acht 2,5-Zoll-Festplatten........................12 24 x 1,8-Zoll-Festplattenlaufwerkgehäuse....................... 14 LCD-Display.................................15 Rückseitenmerkmale................................ 17 Gehäuse mit zwei Risern............................17 Gehäuse mit drei Riser............................... 19 Diagnoseanzeigen auf der Vorderseite...........................21...
Seite 4 System-Setup-Programm...............................45 Anzeigen von „System Setup“ (System-Setup)....................46 Details zu „System Setup“ (System-Setup)......................46 System BIOS................................46 Dienstprogramm für die iDRAC-Einstellungen......................70 Geräteeinstellungen..............................71 Dell Lifecycle Controller..............................71 Integrierte Systemverwaltung..........................72 Start-Manager..................................72 Anzeigen des Boot Manager (Start-Managers).....................72 Hauptmenü des Start-Managers..........................72 PXE-Boot..................................73 6 Installieren und Entfernen von System-Komponenten..................
Seite 5 Festplattenlaufwerke...............................93 Entfernen eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk..............94 Installieren eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk..............94 Entfernen eines 1,8 Zoll-Festplattenplatzhalters....................95 Installieren eines Platzhalters für ein 1,8 Zoll-Festplattenlaufwerk..............96 Entfernen eines hot-swap-fähigen Festplattenlaufwerks oder einer Solid-State-Festplatte......97 Installieren einer hot-swap-fähigen Festplatte....................... 99 Entfernen einer Festplatte oder einer Solid-State-Festplatte aus einem Festplattenträger......
Seite 6 Initialisieren des TPM für TXT-Benutzer........................ 177 7 Verwenden der Systemdiagnose......................... 179 Integrierte Dell-Systemdiagnose...........................179 Ausführen der integrierten Systemdiagnose vom Start-Manager..............179 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........179 Systemdiagnose Bedienelemente...........................180 8 Jumper und Anschlüsse ..........................181 Jumper-Einstellungen auf der Systemplatine......................181 Jumper und Anschlüsse auf der Systemplatine......................182...
Seite 7 Fehlerbehebung bei einer Festplatte oder SSD......................197 Fehlerbehebung bei einem Speichercontroller......................198 Fehlerbehebung bei Erweiterungskarten........................199 Fehlerbehebung bei Prozessoren..........................200 10 Wie Sie Hilfe bekommen........................... 201 Kontaktaufnahme mit Dell............................. 201 Feedback zur Dokumentation............................201 Zugriff auf Systeminformationen mithilfe von QRL....................201 Quick Resource Locator für R630......................... 202 Inhaltsverzeichnis...
Seite 8: Übersicht Über Das Dell Poweredge R630-System

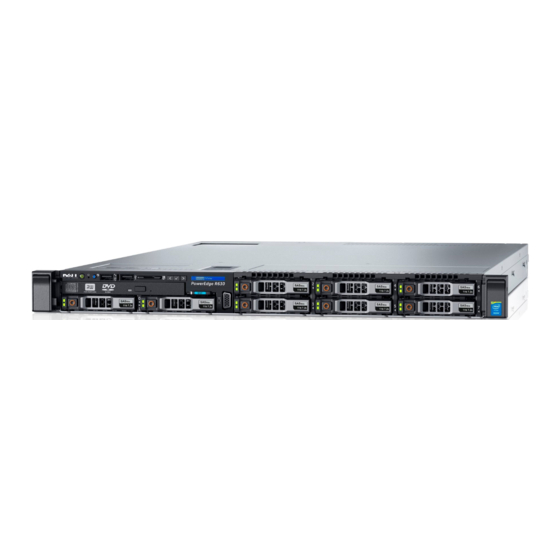

Übersicht über das Dell PowerEdge R630-System Die Dell PowerEdge R630 Rack-Server unterstützen bis zu: • Zwei Intel Xeon-Prozessoren der Produktreihe E5 2600 V3 oder V4 • 24 x 1,8 -Zoll-Festplattenlaufwerke oder 10 x 2,5-Zoll-Festplattenlaufwerke oder acht x 2,5-Zoll-Festplattenlaufwerke • Vier optionale NVMe Express Flash PCIe-SSDs •...
Seite 9: Frontblende
Abbildung 1. Unterstützte Konfigurationen für das PowerEdge R630-System Frontblende Die Frontblende bietet Zugriff auf Funktionen auf der Vorderseite des Servers, z. B. Netzschalter, NMI-Taste, System- Identifizierungskennzeichnung, Systemidentifizierungstaste und USB- und VGA-Ports. Die Diagnose-LEDs oder das LCD-Bedienfeld befinden sich markant an der Frontblende.Die hot-swap-fähigen Festplatten sind von der Frontblende aus zugänglich.
Seite 10: 10 X 2,5-Zoll-Festplattenlaufwerkgehäuse
10 x 2,5-Zoll-Festplattenlaufwerkgehäuse Abbildung 2. Funktionsmerkmale auf der Vorderseite des Gehäuses des 10 x 2,5 - Zoll-Festplattenlaufwerk-PowerEdge R630 Diagnoseanzeigen Systemzustandsanzeige Betriebsanzeige, Netzschalter NMI-Taste Systemidentifikationstaste Mikro-USB-Port/iDRAC Direct Informationsbereich Festplattenlaufwerke (10) Quick Sync Tabelle 1. Funktionsmerkmale auf der Vorderseite des Gehäuses des 10 x 2,5 - Zoll-Festplattenlaufwerk-PowerEdge R630...
Seite 11 Tag ist ein herausziehbares Etikettenfeld. Festplattenlaufwerke (10) Bis zu zehn hotswap-fähige 2,5-Zoll-Laufwerke. Bis zu sechs hotswap-fähige 2,5-Zoll-Laufwerke und bis zu vier Dell PowerEdge Express Flash 2,5-Zoll-Geräte (PCIe-SSDs). Gibt an, dass es sich um ein Quick Sync-aktiviertes System handelt. Quick Sync Die Quick Sync-Funktion ist optional und erfordert eine Quick Sync- Blende.
Seite 12: Gehäuse Mit Acht 2,5-Zoll-Festplatten
Gehäuse mit acht 2,5-Zoll-Festplatten Abbildung 3. Funktionsmerkmale auf der Vorderseite für Gehäuse mit 8 x 2,5-Zoll-PowerEdge R630-Festplatten Betriebsanzeige, Netzschalter NMI-Taste Systemidentifikationstaste USB-Verwaltungsport oder iDRAC Direct (2) Optisches Laufwerk (optional) Steckplatz für vFlash SD-Medienkarte LCD-Menütasten Informationsbereich LCD-Display Bildschirmanschluss Festplattenlaufwerke (8) Quick Sync Tabelle 2.
Seite 13 Firmware-Bestandsaufnahme und verschiedene Diagnose- und Fehlerinformationen auf Systemebene zusammen, die dann zur Fehlerbehebung am System verwendet werden können. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User’s Guide“ unter Dell.com/ idracmanuals. Übersicht über das Dell PowerEdge R630-System...
Seite 14: 24 X 1,8-Zoll-Festplattenlaufwerkgehäuse
24 x 1,8-Zoll-Festplattenlaufwerkgehäuse Abbildung 4. Funktionsmerkmale auf der Vorderseite des Gehäuses des 24 x 1,8 - Zoll-Festplattenlaufwerk-PowerEdge R630 Diagnoseanzeigen Systemzustandsanzeige Betriebsanzeige, Netzschalter NMI-Taste Systemidentifikationstaste Mikro-USB-Anschluss Informationsbereich Laufwerke (24) Quick Sync Tabelle 3. Funktionsmerkmale auf der Vorderseite des Gehäuses des 24 x 1,8 Zoll-Festplattenlaufwerk-PowerEdge R630...
Seite 15: Lcd-Display
Das LCD-Display Ihrer System stellt System-Informationen sowie Status- und Fehlermeldungen bereit, um anzugeben, ob die System ordnungsgemäß funktioniert oder ob die System gewartet werden muss. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals >OpenManage Software.
Seite 16: Anzeigen Des Startbildschirms
Wählen Sie DHCP oder Static IP , um den Netzwerkmodus zu konfigurieren. Wenn Static IP ausgewählt ist, sind die verfügbaren Felder IP, Subnet (Sub) und Gateway (Gtw). Wählen Sie Setup DNS, um DNS zu aktivieren und Domänenadressen anzuzeigen. Zwei separate DNS-Einträge sind verfügbar. Übersicht über das Dell PowerEdge R630-System...
Seite 17: Rückseitenmerkmale
Protokoll anzuzeigen. So können Sie eine LCD-Meldung mit einem SEL-Eintrag abgleichen. Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals >...
Seite 18 Erweiterungskartensteckplatz Erweiterungskarte. Lesen Sie dazu den Abschnitt „Richtlinien zum (Riser 1) Einsetzen von Erweiterungskarten“. Serieller Anschluss Ermöglicht das Anschließen eines seriellen Geräts an das System. Bildschirmanschluss Ermöglicht das Anschließen eines VGA-Bildschirms an das System. Übersicht über das Dell PowerEdge R630-System...
Seite 19: Gehäuse Mit Drei Riser
Zwei gemischte Netzteileinheiten mit 750 W Zugehöriger Link Richtlinien zum Einsetzen von Erweiterungskarten Gehäuse mit drei Riser ANMERKUNG: Dies gilt für Systeme mit acht x 2,5-Zoll-, 10 x 2,5-Zoll- oder 24 x 1,8- Zoll-Festplattenlaufwerkgehäusen. Übersicht über das Dell PowerEdge R630-System...
Seite 20 15 Sekunden gedrückt. Systemidentifikationsanschluss Ermöglicht das Anschließen der optionalen Systemstatusanzeige- Baugruppe über den optionalen Kabelführungsarm. iDRAC8 Enterprise-Anschluss Dedizierte Verwaltungsschnittstelle. ANMERKUNG: Der Anschluss steht nur dann zur Verfügung, wenn auf dem System eine iDRAC8 Enterprise-Lizenz installiert ist. Übersicht über das Dell PowerEdge R630-System...
Seite 21: Diagnoseanzeigen Auf Der Vorderseite
Zwei 1100-W Gleichstromnetzteile oder • Zwei 750 W-Netzteile im gemischten Modus Zugehöriger Link Richtlinien zum Einsetzen von Erweiterungskarten Diagnoseanzeigen auf der Vorderseite ANMERKUNG: Die Diagnoseanzeigen sind nur bei Systemen mit 10 Festplatten und 24 Festplatten vorhanden. Übersicht über das Dell PowerEdge R630-System...
Seite 22 Sie die Systemmeldungen für das jeweilige Problem. • Wenn die System eingeschaltet Weitere Informationen zu Fehlermeldungen finden Sie im ist. Dell Event and Error Messages Reference Guide (Dell • Wenn sich die System im Referenzhandbuch zu Ereignis- und Fehlermeldungen) Standby-Modus befindet.
Seite 23: Festplattenlaufwerk: Anzeigecodes
Während dieser Zeit können keine Laufwerke hinzugefügt oder entfernt werden. Blinkt grün, gelb und erlischt dann Vorausgesagter Laufwerksausfall Blinkt gelb, viermal pro Sekunde Laufwerk ausgefallen Blinkt grün, langsam Laufwerk wird neu aufgebaut Stetig grün Laufwerk online Übersicht über das Dell PowerEdge R630-System...
Seite 24: Usata-Ssd-Anzeigecodes
NIC an der Rückseite verfügt über eine Anzeige, die Informationen über die Netzwerkaktivität und den Verbindungsstatus liefert. Die Aktivitäts-LED gibt an, ob der NIC derzeit verbunden ist oder nicht. Die Verbindungs-LED zeigt die Geschwindigkeit des verbundenen Netzwerks an. Übersicht über das Dell PowerEdge R630-System...
Seite 25: Anzeigecodes Des Netzteils
Wechselstrom-Netzteile (PSUs) verfügen über einen beleuchteten, durchsichtigen Griff, der als Anzeige fungiert, und Gleichstrom- Netzteile über eine LED, die als Anzeige fungiert. Die Anzeige gibt Aufschluss darüber, ob das Netzteil an die Netzstromversorgung angeschlossen ist oder ein Stromausfall aufgetreten ist. Übersicht über das Dell PowerEdge R630-System...
Seite 26 Netzteile verwenden, die an der Rückseite über ein EPP-Etikett (Extended Power Performance) verfügen. ANMERKUNG: Der gemischte Einsatz von Netzteilen aus verschiedenen früheren Generationen von Dell PowerEdge-Servern kann dazu führen, dass eine Nichtübereinstimmung für ein Netzteil festgestellt wird, oder dass sich das System nicht einschalten lässt. Gelb blinkend Zeigt ein Problem mit dem Netzteil an.
Seite 27 Abweichung des Netzteils in Bezug auf Effizienz, Funktionsumfang, Funktionsstatus und unterstützte Spannung hin. Stellen Sie sicher, dass beide Netzteile über die gleiche Kapazität verfügen. Gelb blinkend Zeigt ein Problem mit dem Netzteil an. Übersicht über das Dell PowerEdge R630-System...
Seite 28: Idrac Direct-Led-Anzeigecodes
Die iDRAC Direct-LED-Anzeige leuchtet nicht, wenn die USB-Schnittstelle im USB-Modus verwendet wird. Abbildung 13. iDRAC Direct-LED-Anzeige iDRAC Direct-Statusanzeige In der Tabelle der iDRAC Direct-LED-Anzeige wird die iDRAC Direct-Aktivität bei der Konfiguration von iDRAC Direct mit dem Verwaltungsport (USB-XML-Import) beschrieben. Übersicht über das Dell PowerEdge R630-System...
Seite 29: Quick Sync-Anzeigecodes
Weist darauf hin, dass der angeschlossene Laptop erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Leuchtet nicht Weist darauf hin, dass der Laptop nicht angeschlossen ist. Quick Sync-Anzeigecodes Abbildung 14. Quick Sync-Anzeigecodes Quick Sync-Statusanzeige Quick Sync-Aktivierungstaste Übersicht über das Dell PowerEdge R630-System...
Seite 30: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems
Express-Servicecode und die Express-Service-Tag-Nummer an der Vorderseite des Systems finden, indem Sie das Informationsschild herausziehen. Alternativ können sich diese Informationen auch auf einem Aufkleber auf dem Systemgehäuse befinden. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Ihr System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Express-Service-Tag-Nummer identifiziert. Sie können den Express-Servicecode und die Express-Service-Tag-Nummer an der Vorderseite des Systems finden, indem Sie das Informationsschild herausziehen.
Seite 31: Dokumentationsangebot
„Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management Dell.com/openmanagemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Verwendung Dell.com/openmanagemanuals...
Seite 32 OpenManage Essentials finden Sie im zugehörigen Benutzerhandbuch Dell OpenManage Essentials User’s Guide. Weitere Informationen über das Installieren und Dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Eine Erläuterung der Funktionen von Dell Lifecycle Dell.com/idracmanuals Controller (LCC) finden Sie im zugehörigen...
Seite 33: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihre System werden in diesem Abschnitt erläutert. Gehäuseabmessungen Abbildung 15. Gehäuseabmessungen des Systems PowerEdge R630 Tabelle 17. Abmessungen des Systems PowerEdge R630 System Za (mit Za (ohne Blende) Blende) 8 x 2,5-Zoll-...
Seite 34: Gehäusegewicht
17,4 kg (38, 36 lb) Prozessor – Technische Daten Das PowerEdge R630-System unterstützt bis zu zwei Intel Xeon-Prozessoren der Produktreie E5-2600 v3 oder v4. Netzteil – Technische Daten Das System PowerEdge R630 unterstützt bis zu zwei redundante Wechselstrom- oder Gleichstrom-Netzteile (PSUs).
Seite 35: Erweiterungsbus - Technische Daten
Erweiterungsbus – Technische Daten Das System PowerEdge R630 unterstützt PCI-Express (PCIe)-Erweiterungskarten der 3. Generation, die mithilfe von Erweiterungskarten- Risern in die Systemplatine eingebaut werden müssen. Dieses System unterstützt drei Arten von Erweiterungskarten-Risern. Die folgende Tabelle enthält detaillierte technische Daten zu den Erweiterungskarten-Risern: Tabelle 20.
Seite 36: Optisches Laufwerk
Vier 10 GBit/s Serieller Anschluss Der serielle Anschluss dient dem Anschließen eines seriellen Geräts an das System. Das System PowerEdge R630 unterstützt einen seriellen Anschluss auf der Rückseite. Dabei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550- konform.
Seite 37: Vga-Anschlüsse
Das PowerEdge R630--System unterstützt zwei optionale Flash-Speicherkartensteckplätze mit einem internen Dual-SD-Modul. ANMERKUNG: Ein Kartensteckplatz ist für die Redundanz reserviert. Grafik – Technische Daten Das System PowerEdge R630 unterstützt integrierte VGA-Controller mit einer Kapazität von 16 MB. Tabelle 23. Auflösungsinformationen für Videomodi Lösung Bildwiederholfrequenz (Hz)
Seite 38 Tabelle 25. Relative Luftfeuchtigkeit – Technische Daten Relative Luftfeuchtigkeit Technische Daten Bei Lagerung 5 % bis 95 % relative Luftfeuchtigkeit (RL) bei einem max. Taupunkt von 33 °C (91 °F). Die Atmosphäre muss jederzeit nicht kondensierend sein. Betrieb 10 % bis 80 % relative Luftfeuchtigkeit bei einem maximalem Taupunkt von 29°C (84,2°F).
Seite 39: Partikel- Und Gasförmige Verschmutzung - Technische Daten
Partikel- und gasförmige Verschmutzung – Technische Daten Die folgende Tabelle definiert Grenzwerte für die partikel- und gasförmige Verschmutzung, die eingehalten werden müssen, um etwaige Schäden am Gerät oder den Ausfall des Geräts zu vermeiden. Wenn die partikel- und gasförmige Verschmutzung die angegebenen Grenzwerte überschreitet und zur Beschädigung des Geräts bzw.
Seite 40: Standardbetriebstemperatur
Standardbetriebstemperatur Tabelle 32. Standardbetriebstemperatur – Technische Daten Standardbetriebstemperatur Technische Daten Temperaturbereiche (in einer Höhe über NN von weniger als 950 m 10 °C bis 35 °C (50 °F bis 95 °F) ohne direkte Sonneneinstrahlung oder 3.117 Fuß) auf die Geräte. ANMERKUNG: Es wird maximal ein 22-Kern-Prozessor mit 145 W in Systemen unterstützt, die über acht 2,5-Zoll-...
Seite 41: Beschränkungen Für Die Erweiterte Betriebstemperatur
• Es werden zwei Netzteile (PSUs) benötigt. Der Ausfall von einem Netzteil wird nicht unterstützt. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • PCIe SSDs und 1,8-Zoll-SSDs werden nicht unterstützt. •...
Seite 42: Anfängliche Systemeinrichtung Und Erstkonfiguration
Schalten Sie die angeschlossenen Peripheriegeräte ein. iDRAC-Konfiguration Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Arbeit von System-Administratoren produktiver zu gestalten und die allgemeine Verfügbarkeit von Dell EMCSysteme zu verbessern. iDRAC weist Administratoren auf System-Probleme hin, unterstützt sie bei der Ausführung von Remote-System-Verwaltungsaufgaben und reduziert die Notwendigkeit, physisch auf die System zuzugreifen.
Seite 43: Anmelden Am Idrac
ANMERKUNG: Sie müssen über lokale Anmeldeinformationen für den iDRAC verfügen, um sich lokal am iDRAC anzumelden. Weitere Informationen zur Anmeldung am iDRAC und zu iDRAC-Lizenzen finden Sie im neuesten „Integrated Dell Remote Access Controller User’s Guide“ (iDRAC-Benutzerhandbuch) unter Dell.com/idracmanuals. Optionen zum Installieren des Betriebssystems Wenn das ohne Betriebssystem geliefert wurde, installieren Sie das unterstützte Betriebssystem mithilfe einer der folgenden Ressourcen:...
Seite 44: Herunterladen Der Treibern Und Firmware
Verwendung von Dell OpenManage Deployment Toolkit (DTK) Dell.com/openmanagemanuals Herunterladen der Treibern und Firmware Dell empfiehlt, dass Sie die aktuellen Versionen von BIOS, Treibern und der Systemmanagement-Firmware auf Ihr System herunterladen und installieren aufgeführt sind. Voraussetzung Stellen Sie sicher, dass Sie den Web-Browser-Cache vor dem Herunterladen der Treiber und Firmware leeren.
Seite 45: Vor-Betriebssystem-Verwaltungsanwendungen
Sie können grundlegende Einstellungen und Funktionen der System ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen Ihre System umfasst die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen: •...
Seite 46: Anzeigen Von „System Setup" (System-Setup)
Firmware-Schnittstelle). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Weitere Informationen zu diesem Dienstprogramm finden Sie im Integrated Dell Remote Access Controller User’s Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.
Seite 47: Details Zu "System Bios Settings" (System-Bios-Einstellungen)
Zugehöriger Link Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Boot Settings (Starteinstellungen) Netzwerkeinstellungen Systeminformationen Speichereinstellungen Prozessoreinstellungen SATA-Einstellungen Integrierte Geräte Serielle Kommunikation Systemprofileinstellungen Verschiedene Einstellungen Dienstprogramm für die iDRAC-Einstellungen Geräteeinstellungen Systemsicherheit Anzeigen von „System BIOS“ (System-BIOS) Anzeigen von „System BIOS“ (System-BIOS) Führen Sie die folgenden Schritte aus, um den Bildschirm System BIOS (System-BIOS) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut.
Seite 48: Boot Settings (Starteinstellungen)
Option Beschreibung Serial Gibt Optionen zur Verwaltung der seriellen Schnittstellen an und legt die dazugehörigen Funktionen und Optionen Communication fest. System Profile Gibt Optionen an, mit denen die Einstellungen für die Energieverwaltung des Prozessors, die Speichertaktrate usw. Settings geändert werden können. System Security Gibt Optionen für die Konfiguration der Sicherheitseinstellungen an, wie z.
Seite 49: Auswählen Des Startmodus Des System
Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit- Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. • Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Zugehöriger Link Boot Settings (Starteinstellungen) Details zu „Boot Settings“...
Seite 50: Ändern Der Startreihenfolge
Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten.Die folgenden Anweisungen können variieren, wenn Sie BIOS für Boot Mode (Startmodus) ausgewählt haben. Schritte Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) >...
Seite 51: Details Zum Bildschirm "Network Settings" (Netzwerkeinstellungen)
Details zum Bildschirm „Network Settings“ (Netzwerkeinstellungen) Die Details zum Bildschirm Network Settings (Netzwerkeinstellungen) werden nachfolgend erläutert: Option Beschreibung PXE-Gerät n (n = 1 Aktiviert oder deaktiviert das Gerät. Wenn diese Option aktiviert ist, wird eine UEFI-Startoption für das Gerät bis 4) erstellt.
Seite 52: Systemsicherheit
Systemsicherheit Mit dem Bildschirm System Security (Systemsicherheit) können Sie bestimmte Funktionen wie das Festlegen des Kennworts des System, des Setup-Kennworts und die Deaktivierung des Betriebsschalters durchführen. Zugehöriger Link Details zum Bildschirm „Systemsicherheitseinstellungen“ Betrieb mit aktiviertem Setup-Kennwort System BIOS Anzeigen von „System Security“ (Systemsicherheit) Erstellen eines System- und Setup-Kennworts Verwendung von System- Kennwort zum Schutz Ihres System Löschen oder Ändern eines System- und Setup-Kennworts...
Seite 53: Benutzerdefinierte Einstellungen Für Die Richtlinie Zum Sicheren Start
Option Beschreibung TPM Information Ändert den Betriebsstatus des TPM. In der Standardeinstellung ist diese Option auf No Change (Keine Änderung) gesetzt. TPM Status Gibt den TPM-Status an. TPM Command VORSICHT: Das Löschen des TPM führt zum Verlust aller Schlüssel im TPM. Der Verlust von TPM- Schlüsseln kann den Startvorgang des Betriebssystems beeinträchtigen.
Seite 54: Details Zu "Secure Boot Custom Policy Settings" (Benutzerdefinierte Einstellungen Für Die Richtlinie Zum Sicheren Start)
ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis Moment, an dem das System den Startvorgang vollständig ausgeführt hat. Starten Sie dann das System erneut und versuchen Sie alles wieder. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf System Security (Systemsicherheit).
Seite 55: Verwendung Von System- Kennwort Zum Schutz Ihres System
In einer Meldung werden Sie aufgefordert, die Änderungen zu speichern. ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu startet. Zugehöriger Link Jumper-Einstellungen auf der Systemplatine Jumper und Anschlüsse auf der Systemplatine Systemsicherheit Verwendung von System- Kennwort zum Schutz Ihres System Info über diese Aufgabe Wenn ein Setup-Kennwort zugeordnet wurde, wird das Setup-Kennwort als alternatives Kennwort des System vom System zugelassen.
Seite 56: Betrieb Mit Aktiviertem Setup-Kennwort
Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten. Wird auch beim dritten Versuch nicht das korrekte Kennwort eingegeben ist, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>...
Seite 57: Anzeigen Der "Memory Settings" (Speichereinstellungen)
Option Beschreibung Systemmodellname Gibt den Namen des Modells des System an. System BIOS- Gibt die auf dem System installierte BIOS-Version an. Version System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version System-Service- Gibt die Service-Tag-Nummer des System an. Tag-Nummer Systemhersteller Gibt den Namen des Herstellers des System an.
Seite 58: Prozessoreinstellungen
Betriebsmodus Advanced ECC Mode (Erweiterter ECC-Modus), Mirror Mode (Spiegelung), Spare Mode (Redundanz), Spare with Advanced ECC Mode (Redundanz mit erweitertem ECC-Modus), Dell Fault Resilient Mode (Dell Fehlerresistenzmodus) und Dell NUMA Fault Resilient Mode (Dell NUMA Fehlerresistenzmodus). In der Standardeinstellung ist diese Option auf Optimizer Mode (Optimierter Modus) gesetzt.
Seite 59: Anzeigen Von "Processor Settings" (Prozessoreinstellungen)
Anzeigen von „Processor Settings“ (Prozessoreinstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm Processor Settings (Prozessoreinstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis...
Seite 60: Sata-Einstellungen
Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar. X2Apic Mode Aktiviert oder deaktiviert den X2Apic-Modus. Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn System Profile (Systemprofil) auf Performance Turbo gesetzt ist. ANMERKUNG: Je nach Anzahl der installierten CPUs kann es bis zu vier Prozessoren-Angebote geben.
Seite 61: Anzeigen Von "Sata Settings" (Sata-Einstellungen)
Anzeigen von „SATA Settings“ (SATA-Einstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm SATA Settings (SATA-Einstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis...
Seite 62 Option Beschreibung Port C Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA- Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren. Setzen Sie es auf OFF (AUS), um die BIOS-Unterstützung auszuschalten. Für die Betriebsarten AHCI und RAID ist die BIOS-Unterstützung immer aktiviert.
Seite 63 Option Beschreibung Für die Betriebsarten AHCI und RAID ist die BIOS-Unterstützung immer aktiviert. Option Beschreibung Model Gibt das Laufwerksmodell des ausgewählten Geräts an. Drive Type Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Capacity Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für optische Laufwerke, ist dieses Feld nicht definiert.
Seite 64: Details Zu "Integrated Devices" (Integrierte Geräte)
Integrierte Geräte Mit dem Bildschirm Integrated Devices (Integrierte Geräte) können Sie die Einstellungen sämtlicher integrierter Geräte anzeigen und konfigurieren, einschließlich des Grafikcontrollers, integrierter RAID-Controller und der USB-Anschlüsse. Zugehöriger Link Details zu „Integrated Devices“ (Integrierte Geräte) System BIOS Anzeigen von „Integrated Devices“ (Integrierte Geräte) Anzeigen von „Integrated Devices“...
Seite 65 Option Beschreibung Embedded NIC1 ANMERKUNG: Die integrierten NIC1- und NIC2-Optionen sind nur in Systeme verfügbar, die nicht über and NIC2 die Integrated Network Card 1 (Integrierte Netzwerkkarte 1) verfügen. Aktiviert oder deaktiviert die integrierten NIC1- und NIC2-Optionen. Wenn die Einstellung auf Disabled (Deaktiviert) gesetzt ist, wird der NIC möglicherweise immer noch für freigegebenen Netzwerkzugriff durch den integrierten Management-Controller zur Verfügung stehen.
Seite 66: Serielle Kommunikation
Option Beschreibung Steckplätze Beschreibung • Wird die Option x8x8 oder x4x4x4x4 ausgewählt, erfolgt die Verzweigung abhängig von den Funktionen des Steckplatzes auf zwei oder vier Verknüpfungen. Verzweigung Steuert die Verzweigung von im ausgewählten Steckplatz installierten PCIe-Karten. Steckplatz 2 ANMERKUNG: Diese Steckplatzverzweigung wird nur in Systemen mit zwei Steckplätzen unterstützt.
Seite 67: Details Zu "Serial Communication" (Serielle Kommunikation)
Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf Serial Communication (Serielle Kommunikation). Zugehöriger Link Serielle Kommunikation Details zu „Serial Communication“ (Serielle Kommunikation) Details zu „Serial Communication“ (Serielle Kommunikation) Die Details zum Bildschirm Serial Communication (Serielle Kommunikation) werden nachfolgend erläutert: Option Beschreibung...
Seite 68: Systemprofileinstellungen
Optionen ändern zu können, muss der Modus auf Custom (Benutzerdefiniert) gesetzt werden. Diese Option ist standardmäßig auf Performance Per Watt Optimized (DAPC) (Leistung pro Watt optimiert (DAPC)) gesetzt. DAPC steht für Dell Active Power Controller (Aktive Dell-Energiesteuerung). ANMERKUNG: Alle Parameter auf dem Bildschirm „System Profile Settings“...
Seite 69: Verschiedene Einstellungen
Option Beschreibung Aktiviert oder deaktiviert die Möglichkeit, einen Prozessor bei Inaktivität in einen Zustand mit minimaler Leistung zu versetzen. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) (Deaktiviert) gesetzt. C States Ermöglicht das Aktivieren oder Deaktivieren des Prozessorbetriebs in allen verfügbaren Leistungszuständen. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) (Deaktiviert) gesetzt.
Seite 70: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)
Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Für weitere Informationen zur Verwendung von iDRAC siehe Dell Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 71: Aufrufen Des Dienstprogramms Für Idrac-Einstellungen
System BIOS Dell Lifecycle Controller Dell Lifecycle Controller (LC) bietet erweiterte integrierte System-Verwaltungsfunktionen einschließlich Bereitstellung, Konfiguration, Aktualisierung, Wartung und Diagnose des System. LC ist Bestandteil der bandexternen iDRAC-Lösung und Anwendungen der Dell EMC System-integrierten Unified Extensible Firmware Interface (UEFI). Zugehöriger Link...
Seite 72: Integrierte Systemverwaltung
Integrierte Systemverwaltung Der Dell Lifecycle Controller bietet eine erweiterte integrierte Systemverwaltung während des gesamten Lebenszyklus des System. Der Dell Lifecycle Controller kann während der Startsequenz gestartet werden und kann unabhängig vom Betriebssystem funktionieren. ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controllers.
Seite 73: Einmaliges Bios-Startmenü
Menüelement Beschreibung System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell. Zugehöriger Link Start-Manager Anzeigen des Boot Manager (Start-Managers) Einmaliges BIOS-Startmenü One-shot BIOS boot menu (Einmaliges BIOS-Startmenü) ermöglicht Ihnen die Auswahl eines Startgeräts. Zugehöriger Link Start-Manager System Utilities (Systemdienstprogramme) Unter System Utilities (Systemdienstprogramme) sind die folgenden Dienstprogramme enthalten, die gestartet werden können: •...
Seite 74: Installieren Und Entfernen Von System-Komponenten
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 75: Empfohlene Werkzeuge
Bringen Sie die Abdeckung des System an. Falls zutreffend, setzen Sie das System in das Rack ein. Weitere Informationen finden Sie in der Kurzanleitung zur Rack-Installation unter Dell.com/poweredgemanuals. Bringen Sie gegebenenfalls die Frontverkleidung an. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an.
Seite 76 Abbildung 16. Entfernen der optionalen Frontverkleidung (Blende) Verriegelung der Frontverkleidung Frontverkleidung Abbildung 17. Entfernen der Quick Sync-Frontverkleidung (Blende) Verriegelung der Frontverkleidung Quick Sync-Blende Zugehöriger Link Sicherheitshinweise Installieren der optionalen Frontverkleidung (Blende) Installieren und Entfernen von System-Komponenten...
Seite 77: Installieren Der Optionalen Frontverkleidung (Blende)
Installieren der optionalen Frontverkleidung (Blende) Voraussetzung Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schritte Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel ist an der Rückseite der Frontverkleidung befestigt. Haken Sie das rechte Ende der Frontverkleidung am Gehäuse ein. Schwenken Sie das freie Ende der Frontverkleidung auf das System.
Seite 78: Systemabdeckung
Abbildung 19. Installieren der Quick Sync-Blende Verriegelung der Frontverkleidung Quick Sync-Blende Zugehöriger Link Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Systemabdeckung Die Systemabdeckung schützt die Komponenten im Innern des Systems und sorgt für einen ausreichenden Luftstrom im Inneren des Systems. Beim Entfernen der Systemabdeckung wird der Eingriffschalter aktiviert. Entfernen der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
Seite 79: Installieren Der Systemabdeckung
Abbildung 20. Entfernen der Systemabdeckung Verriegelung der Sperrklinke Verriegelungstaste Systemabdeckung Nächster Schritt Bringen Sie die Systemabdeckung an. Zugehöriger Link Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der Systemabdeckung Installieren der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 80: Das Systeminnere
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 81 Abbildung 22. Im Inneren des Systems – System mit 8 Festplatten Bedienfeldbaugruppe Lüfter (7) Prozessor 1 DIMM-Module (6) Netzteilanschluss Netzteil (2) Riserkarte 3 Netzwerkzusatzkarte Riserkarte 2 Riserkarte 1 DIMM-Module (6) Prozessor 2 DIMMs (12) Festplattenrückwandplatine Festplattenlaufwerk Installieren und Entfernen von System-Komponenten...
Seite 82: Kühlgehäuse
Abbildung 23. Das Innere des Systems – System mit 24 Festplatten und System mit 10 Festplatten Bedienfeldbaugruppe Lüfter (7) Prozessor 1 DIMM-Module (6) Netzteil-Anschluss Netzteil 2 Riserkarte 3 Netzwerkzusatzkarte Riserkarte 1 Riserkarte 2 DIMM-Module (6) Prozessor 2 DIMMs (12) Erweiterungsplatine Festplattenlaufwerk Kühlgehäuse Das Kühlgehäuse führt den Luftstrom aerodynamisch durch das gesamte System.
Seite 83: Entfernen Des Kühlgehäuses
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 84: Einsetzen Des Kühlgehäuses
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 85 • Anzahl der DIMMs, mit denen jeder Kanal bestückt ist • Ausgewähltes Systemprofil (z. B. Performance Optimized [für Leistung optimiert], Custom [Benutzerdefiniert] oder Dense Configuration Optimized [für dichte Konfiguration optimiert]) • Maximale unterstützte DIMM-Taktrate der Prozessoren Das System enthält 24 Speichersockel, die in zwei Sätze zu zwölf Sockeln aufgeteilt sind, also ein Satz für jeden Prozessor. Jeder Satz von zwölf Speichersockeln ist in vier Kanäle organisiert.
Seite 86: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Tabelle 37. Speicherbelegung DIMM-Typ DIMMs bestückt je Taktrate (in MT/s) Maximaler DIMM-Rank je Kanal Spannung Kanal RDIMM 2400, 2133, 1866 Dual-Rank oder Single-Rank 1,2 V 2400, 2133, 1866 Dual-Rank oder Single-Rank 1866 Dual-Rank oder Single-Rank LRDIMM 2400, 2133, 1866 Vierfach 1,2 V 2400, 2133, 1866 Vierfach...
Seite 87: Speicheroptimierter (Unabhängiger Kanal-) Modus
Erweiterter ECC-Modus (Advanced ECC/Lockstep) Der erweiterte ECC-Modus (Advanced ECC) dehnt das SDDC von DRAM-basierten DIMMs der Gerätebreite x4 auf DIMMs der Gerätebreiten x4 und x8 aus. Dies schützt gegen Ausfälle einzelner DRAM-Chips im normalen Betrieb. Die Installationsrichtlinien für Speichermodule sind wie folgt: •...
Seite 88: Beispiel-Speicherkonfigurationen
Beispiel-Speicherkonfigurationen Die folgenden Tabellen enthalten Beispiel-Speicherkonfigurationen für Ein- und Zwei-Prozessorkonfigurationen, die den Richtlinien dieses Abschnitts entsprechen. ANMERKUNG: In den folgenden Tabellen weisen die Abkürzungen 1 R, 2 R bzw. 4 R auf Einfach-, Zweifach- bzw. Vierfach- DIMMs hin. Tabelle 39. Speicherkonfigurationen – Einzelprozessor Systemkapaz DIMM- Anzahl der...
Seite 89 Systemkapaz DIMM- Anzahl der DIMM-Rank, -Organisation und -Taktrate DIMM-Steckplatzbelegung ität (in GB) Größe (in DIMMs 2 R, x4, 2 133 MT/s 2 R, x4, 1 866 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, 4 R, x4, 2 133 MT/s A1, A2, A3, A4, A5, A6, A7, A8 4 R, x4, 2 400 MT/s 4 R, x4, 1 866 MT/s...
Seite 90 Systemkapa DIMM- Anzahl der DIMM-Rank, -Organisation und -Taktrate DIMM-Steckplatzbelegung zität (in GB) Größe (in DIMMs 1 R, x8, 2 400 MT/s A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, 1 R, x8, 2 133 MT/s 2 R, x8, 2 400 MT/s A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, 2 R, x8, 2 133 MT/s 1 R, x8, 1 866 MT/s...
Seite 91: Entfernen Der Speichermodule
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 92: Einsetzen Von Speichermodulen
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 93: Festplattenlaufwerke
Abbildung 28. Einsetzen des Speichermoduls Speichermodul Ausrichtungsführung Auswurfhebel für Speichermodulsockel (2) Nächste Schritte Bauen Sie das Kühlgehäuse ein. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Drücken Sie <F2>, um das System-Setup aufzurufen, und überprüfen Sie die Einstellung System Memory (Systemspeicher). Das System sollte die Einstellung bereits auf den neuen Wert des eingebauten Speichers geändert haben.
Seite 94: Entfernen Eines Platzhalters Für Ein 2,5-Zoll-Festplattenlaufwerk
Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Führen Sie die Behebung von Störungen sowie einfache Reparaturen gemäß den Angaben in der jeweiligen Produktdokumentation von Dell durch, bzw. nach Maßgabe der elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell.
Seite 95: Entfernen Eines 1,8 Zoll-Festplattenplatzhalters
Entfernen Sie gegebenenfalls die Frontverkleidung. Schritt Führen Sie den Festplattenplatzhalter in den Laufwerksschacht ein, bis die Entriegelungstaste hörbar einrastet. Abbildung 30. Installieren eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk Festplattenplatzhalter Nächster Schritt Bringen Sie gegebenenfalls die Frontverkleidung an. Zugehöriger Link Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende) Entfernen eines 1,8 Zoll-Festplattenplatzhalters Voraussetzungen...
Seite 96: Installieren Eines Platzhalters Für Ein 1,8 Zoll-Festplattenlaufwerk
Abbildung 31. Entfernen eines 1,8-Zoll-Festplattenplatzhalters Festplattenplatzhalter Entriegelungstaste Nächster Schritt Bringen Sie gegebenenfalls die Frontverkleidung an. Zugehöriger Link Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren eines Platzhalters für ein 1,8 Zoll- Festplattenlaufwerk Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung.
Seite 97: Entfernen Eines Hot-Swap-Fähigen Festplattenlaufwerks Oder Einer Solid-State-Festplatte
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 98 Abbildung 33. Entfernen eines hot-swap-fähigen Festplatten- oder SSD-Laufwerks Entriegelungstaste Festplatten- oder SSD-Träger Festplatten- oder SSD-Trägergriff Abbildung 34. Entfernen eines hot-swap-fähigen 1,8 Zoll-uSATA-SSD-Laufwerkträgers Entriegelungstaste SSD-Laufwerkträger SSD-Trägergriff Zugehöriger Link Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren und Entfernen von System-Komponenten...
Seite 99: Installieren Einer Hot-Swap-Fähigen Festplatte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 100 Abbildung 35. Installieren einer hot-swap-fähigen Festplatte Entriegelungstaste Festplatte oder SSD-Träger Festplatte oder SSD-Trägergriff Abbildung 36. Installieren eines hot-swap-fähigen 1,8-Zoll-uSATA-SSD-Laufwerks Entriegelungstaste SSD-Laufwerkträger SSD-Trägergriff Zugehöriger Link Sicherheitshinweise Installieren eines hot-swap-fähigen Festplattenlaufwerks in einem hot-swap-fähigen Laufwerksträger Installieren der optionalen Frontverkleidung (Blende) Installieren und Entfernen von System-Komponenten...
Seite 101: Entfernen Einer Festplatte Oder Einer Solid-State-Festplatte Aus Einem Festplattenträger
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 102: Entfernen Einer 1,8 Zoll-Festplatte Aus Einem Festplattenträger
Schritte Führen Sie das hot-swap-fähige Festplattenlaufwerk in den Laufwerksträger ein, wobei sich das Anschlussende des Laufwerks hinten befindet. Richten Sie die Schraubenbohrungen des Laufwerks an den Schraubenbohrungen des Laufwerksträgers aus. Bei korrekter Ausrichtung schließt die Rückseite des Laufwerks mit der Rückseite des Laufwerkträgers ab. Befestigen Sie die Schrauben, um das Laufwerk am Laufwerkträger zu sichern.
Seite 103: Installieren Eines 1,8 Zoll-Laufwerks In Einem Laufwerkträger
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 104: Optisches Laufwerk (Optional)
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 105: Installieren Des Optionalen Optischen Laufwerks
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 106: Entfernen Des Platzhalters Für Das Optische Laufwerk In Flachbauweise
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 107: Installieren Des Platzhalters Für Das Optische Laufwerk In Flachbauweise
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 108: Lüfter
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 109: Einsetzen Eines Kühlungslüfters
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 110: Interner Usb-Speicherstick (Optional)
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 111: Erweiterungskarten Und Erweiterungskarten-Riser
Schritte Lokalisieren Sie den USB-Anschluss bzw. USB-Speicherstick auf der Systemplatine. Um den USB-Anschluss ausfindig zu machen, lesen Sie die Informationen im Abschnitt Jumper und Anschlüsse auf der Systemplatine. Entfernen Sie gegebenenfalls den USB-Speicherstick vom USB-Anschluss. Abbildung 47. Entfernen des internen USB-Speichersticks USB-Speicherstick USB-Anschluss Setzen Sie den Ersatz-USB-Speicherstick in den USB-Anschluss ein.
Seite 112: Richtlinien Zum Einsetzen Von Erweiterungskarten
ANMERKUNG: Ein System Event Log (SEL, Systemereignisprotokoll) wird protokolliert, wenn ein Erweiterungskarten-Riser nicht unterstützt wird oder fehlt. Die System kann dennoch eingeschaltet werden, und es wird keine BIOS POST-Meldung oder F1/F2- Pause angezeigt. Richtlinien zum Einsetzen von Erweiterungskarten Das System unterstützt PCIe Express-Erweiterungskarten der Generation 3. Tabelle 41.
Seite 113: Entfernen Von Erweiterungskarten-Riser
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 114 Abbildung 49. Entfernen des Erweiterungskarten-Risers 1 Erweiterungskarten-Riser 1 Anschluss Riser-Führungsstift Abbildung 50. Entfernen des Erweiterungskarten-Risers 3 Erweiterungskarten-Entriegelungsriegel Erweiterungskarten-Riser 3 Anschluss Entfernen oder Installieren Sie gegebenenfalls eine Erweiterungskarte aus/auf dem Riser. Installieren Sie den Erweiterungskarten-Riser. Nächster Schritt Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Installieren und Entfernen von System-Komponenten...
Seite 115: Entfernen Einer Erweiterungskarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 116: Installieren Einer Erweiterungskarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 117: Installieren Von Erweiterungskarten-Risern
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 118 Abbildung 53. Installieren des Erweiterungskarten-Risers 1 Erweiterungskarten-Riser 1 Anschluss Riser-Führungsstift Abbildung 54. Installieren des Erweiterungskarten-Risers 3 Erweiterungskarten-Entriegelungsriegel Erweiterungskarten-Riser 3 Anschluss Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Installieren Sie die erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Installieren und Entfernen von System-Komponenten...
Seite 119: Sd Vflash-Karte (Optional)
Sie bietet einen dauerhaften lokalen On-Demand-Speicher und eine benutzerdefinierte Bereitstellungsumgebung, die eine Automatisierung von Serverkonfiguration, Skripts und Anzeigen ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 120: Internes Zweifaches Sd-Modul (Optional)
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 121: Einsetzen Einer Internen Sd-Karte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 122 Abbildung 57. Entfernen des internen Dual SD-Moduls IDSDM Zuglasche IDSDM-Anschluss In der folgenden Tabelle werden die IDSDM-Anzeigecodes beschrieben. Tabelle 44. IDSDM-Anzeigecodes Konvention IDSDM-Anzeigecode Beschreibung Grün Weist darauf hin, dass die Karte online ist. Grün blinkend Weist auf Neuerstellung oder Aktivität hin. Gelb blinkend Weist darauf hin, dass die Karte nicht übereinstimmt oder fehlgeschlagen ist.
Seite 123: Installieren Des Optionalen Internen Dual Sd-Moduls
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 124 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte des Abschnitts „Vor der Arbeit an Komponenten im Inneren Ihres System“. Entfernen Sie das Kühlgehäuse. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Schritte Lösen Sie die Schrauben, mit denen das Kabel der integrierten Speichercontrollerkarte an den Anschluss der integrierten Speichercontrollerkarte an der Systemplatine befestigt ist.
Seite 125: Installieren Der Integrierten Speichercontrollerkarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 126: Netzwerkzusatzkarte
Abbildung 59. Installieren der integrierten Speichercontrollerkarte integriertes Speichercontrollerkabel Integrierte Speichercontrollerkarte Anschluss der integrierten Speichercontrollerkarte an der Halterung der integrierten Speichercontrollerkarte Systemplatine Nächste Schritte Bauen Sie das Kühlgehäuse ein. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Zugehöriger Link Sicherheitshinweise Vor der Arbeit an Komponenten im Innern des System...
Seite 127: Entfernen Der Netzwerktochterkarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 128: Einsetzen Der Netzwerkzusatzkarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 129 Halten Sie den Kreuzschlitzschraubenzieher Nr. 1 bereit. ANMERKUNG: Verfügt das System über drei PCIe-Karten, stellen Sie sicher, dass Sie das PCIe-Kühlgehäuse im System installieren. Schritte Richten Sie die NDC so aus, dass der Ethernetanschluss durch den Steckplatz auf der Rückseite passt. Richten Sie die unverlierbaren Schrauben am hinteren Ende der Karte an den Schraubenbohrungen auf der Systemplatine aus.
Seite 130: Prozessoren Und Kühlkörper
Zugehöriger Link Sicherheitshinweise Vor der Arbeit an Komponenten im Innern des System Installieren von Erweiterungskarten-Risern Nach der Arbeit an Komponenten im Innern des System Entfernen der Netzwerktochterkarte Prozessoren und Kühlkörper Verwenden Sie das folgende Verfahren beim: • Entfernen und Installieren eines Kühlkörpers •...
Seite 131: Entfernen Eines Prozessors
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 132 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Entfernen Sie die PCIe-Karte(n) mit voller Bauhöhe, sofern eingebaut. Entfernen Sie das Kühlgehäuse.
Seite 133 Abbildung 63. Prozessorabdeckung Sockelfreigabehebel Zuerst schließen Verriegelungssymbol Prozessor Sockelfreigabehebel Zuerst öffnen Entriegelungssymbol Installieren und Entfernen von System-Komponenten...
Seite 134 Abbildung 64. Entfernen eines Prozessors Sockelfreigabehebel close first (Zuerst schließen) Stift-1-Ecke des Prozessors Prozessor Steckplatz (4) Prozessorabdeckung Sockelfreigabehebel open first (Zuerst öffnen) Sockel Sockelpassungen (4) Nächste Schritte Ersetzen Sie die Prozessoren. Bauen Sie den Kühlkörper ein. Installieren Sie das Kühlgehäuse wieder. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 135: Einsetzen Eines Prozessors
Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Bevor Sie ein Upgrade Ihres System durchführen, laden Sie die aktuelle Version des System-BIOS von Dell.com/support herunter. Befolgen Sie die in der komprimierten Download-Datei enthaltenen Anweisungen, um die Aktualisierung auf dem System zu installieren.
Seite 136 VORSICHT: Wenden Sie beim Einsetzen des Prozessors keine Kraft auf. Wenn der Prozessor korrekt positioniert ist, lässt er sich leicht in den Sockel einsetzen. Richten Sie die Pin-1-Anzeige des Prozessors am Dreieck auf der Systemplatine aus. Setzen Sie den Prozessor so in den Sockel, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind. Schließen Sie die Prozessorabdeckung.
Seite 137: Installieren Eines Kühlkörpers
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 138 Abbildung 66. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Prozessor Wärmeleitpaste Spritze für die Wärmeleitpaste Setzen Sie den Kühlkörper auf den Prozessor. Ziehen Sie eine der vier Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Wiederholen Sie den Vorgang für die beiden verbleibenden Schrauben. Abbildung 67.
Seite 139: Netzteileinheiten (Psu)
Prozessorsockel Steckplatz der Verschlussschraube (4) Nächste Schritte Bauen Sie das Kühlgehäuse ein. Bauen Sie gegebenenfalls den PCIe-Kartenhalter ein. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Drücken Sie beim Start F2, um das System-Setup aufzurufen, und vergewissern Sie sich, dass die Prozessorinformationen mit der neuen System-Konfiguration übereinstimmen.
Seite 140: Entfernen Des Netzteilplatzhalters
Wenn die Last am aktiven Netzteil unter 20 % fällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Lesen Sie für weitere Informationen zu iDRAC- Einstellungen das Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide (Integrierter Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 141: Einsetzen Des Netzteilplatzhalters
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 142: Einsetzen Eines Wechselstrom-Netzteils
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 143: Anweisungen Zur Verkabelung Eines Gleichstrom-Netzteils
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 144: Eingangsanforderungen
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 145: Montieren Des Eingangs-Gleichstromkabels
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 146 WARNUNG: Um das Netzteil vor elektrostatischen Entladungen zu schützen, müssen die unverlierbaren Schrauben mit Gummiabdeckungen abgedeckt werden, bevor der Gegenstecker in das Netzteil eingesetzt wird. Drehen Sie die Gummiabdeckungen im Uhrzeigersinn, um sie über den unverlierbaren Schrauben zu befestigen. Stecken Sie den Gegenstecker in das Netzteil ein. Abbildung 74.
Seite 147: Entfernen Eines Gleichstrom-Netzteils
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 148: Installieren Eines Gleichstrom-Netzteils
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 149: Systembatterie
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 150: Festplattenrückwandplatine
Abbildung 78. Entfernen der System-Batterie System-Batterie Steckplatz der System-Batterie Um eine neue System-Batterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben sie unter die Sicherungshalterungen. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 79.
Seite 151: Entfernen Der Festplatten-Rückwandplatine
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 152 Abbildung 80. Entfernen der 8x 2,5-Zoll-Festplattenrückwandplatine Signalkabel der Rückwandplatine Signalkabel der Rückwandplatine SAS-A-Kabel Freigabelaschen (2) SAS-B-Kabel Rückwandplatine Installieren und Entfernen von System-Komponenten...
Seite 153 Abbildung 81. Verkabelungsschema – 8x 2,5-Zoll-Festplattensysteme SAS-Rückwandplatine Signalanschluss auf der Systemplatine Systemplatine SAS-A-Anschluss auf der Systemplatine SAS-B-Anschluss auf der Systemplatine Installieren und Entfernen von System-Komponenten...
Seite 154 Abbildung 82. Entfernen der 10x 2,5-Zoll-Festplattenrückwandplatine Freigabelasche SD-Signalkabel Anschluss für SD-Signalkabel SAS-Kabel (2) SAS-Kabelanschluss (2) Führungsstift Steckplatz für Führungsstift Rückwandplatine Installieren und Entfernen von System-Komponenten...
Seite 155 Abbildung 83. Verkabelungsschema – 10x 2,5-Zoll-Festplattensysteme SAS-Rückwandplatine-Erweiterungskarte Anschluss für Signalkabel auf der Systemplatine Systemplatine Integrierte Speichercontrollerkarte Installieren und Entfernen von System-Komponenten...
Seite 156 Abbildung 84. Entfernen der 24x 1,8-Zoll-Festplattenrückwandplatine SD-Signalkabel (3) Anschluss für SD-Signalkabel (2) SAS-Kabel (4) SAS-Kabelanschluss (4) Führungsstift Steckplatz für Führungsstift Rückwandplatine Sperrklinke (2) Installieren und Entfernen von System-Komponenten...
Seite 157 Abbildung 85. Verkabelungsschema – 24x 1,8-Zoll-Festplattensysteme SAS-Rückwandplatine Anschluss für SD-Signalkabel SAS-Rückwandplatine-Erweiterungskarte Anschluss für SD-Signalkabel Systemplatine Anschluss für SD-Signalkabel Integrierte Speichercontrollerkarte SAS-Anschluss auf der Systemplatine SAS-Anschluss auf der Systemplatine Zugehöriger Link Sicherheitshinweise Vor der Arbeit an Komponenten im Innern des System Installieren der Festplatten-Rückwandplatine Installieren und Entfernen von System-Komponenten...
Seite 158: Installieren Der Festplatten-Rückwandplatine
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 159 Abbildung 87. Installieren der 10x 2,5-Zoll-Festplattenrückwandplatine Freigabelasche SD-Signalkabel Anschluss für SD-Signalkabel SAS-Kabel (2) SAS-Kabelanschluss (2) Führungsstift Steckplatz für Führungsstift Rückwandplatine Abbildung 88. Installieren der 24x 1,8-Zoll-Festplattenrückwandplatine SD-Signalkabel (3) Anschluss für SD-Signalkabel (2) SAS-Kabel (4) SAS-Kabelanschluss (4) Führungsstift Steckplatz für Führungsstift Rückwandplatine Sperrklinke (2) Nächste Schritte...
Seite 160: Bedienfeld-Baugruppe
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 161: Installieren Der Bedienfeldplatine - System Mit 8 Festplatten
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 162: Entfernen Des Bedienfelds - System Mit 8 Laufwerken
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 163: Installieren Des Bedienfelds - System Mit 8 Laufwerken
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 164 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Halten Sie den Kreuzschlitzschraubenzieher Nr. 1 bereit. Schritte Schieben Sie die linke Seite des Bedienfelds ins Gehäuse, so dass die linke Aufhängung auf dem Bedienfeld am Einschub der Gehäusewand und die obere linke Aufhängung am Einschub auf der Oberseite des Gehäuses ausgerichtet werden. Führen Sie das Display-Modul-Kabel durch die Öffnung und ins Gehäuse.
Seite 165: Entfernen Des Bedienfelds - System Mit 10 Laufwerken Und 24 Festplatten
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 166: Installieren Des Bedienfelds - System Mit 10 Festplatten Und System Mit 24 Festplatten
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 167: Vga-Modul
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 168 VORSICHT: Der Display-Modul-Anschluss ist ein ZIF-Anschluss (Zero Insertion Force, Einbau ohne Kraftaufwand). Stellen Sie sicher, dass die Verriegelungsklammer auf dem Anschluss vor der Entfernung und Einführung gelöst ist. Die Verriegelungsklammer muss nach der Einführung eingerastet sein. Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 169: Installieren Des Vga-Moduls
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 170: Systemplatine
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 171 Hot-swap-fähige Festplatten Festplattenrückwandplatine VORSICHT: Damit das Mini-SAS-Kabel und der Anschluss nicht beschädigt werden, gehen Sie beim Entfernen des Mini-SAS-Kabels von der Systemplatine wie beschrieben vor. Schritte Trennen Sie das Mini-SAS-Kabel von der Systemplatine: Drücken Sie auf den Mini-SAS-Kabelanschluss, um ihn weiter in den Anschluss auf der Systemplatine zu schieben. b Halten Sie die Metallzunge am Mini-SAS-Kabelanschluss gedrückt.
Seite 172 Abbildung 97. Entfernen der Systemplatine Systemplatinenhalter Systemplatine Freigabestift Installieren und Entfernen von System-Komponenten...
Seite 173: Einsetzen Der Systemplatine
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 174 Abbildung 98. Einsetzen der Systemplatine Systemplatinenhalter Systemplatine Freigabestift Nächste Schritte Installieren Sie das Trusted Platform Module (TPM). Weitere Informationen zum Installieren des TPM finden Sie im Abschnitt „Einsetzen des Trusted Platform Module“. Installieren Sie die folgenden Komponenten: Kabelhalteklammer PCIe-Kartenhalter Integrierte Speichercontrollerkarte Interner USB-Speicherstick (falls installiert) Internes duales SD-Modul Alle Erweiterungskarten-Riser...
Seite 175: Eingeben Der System-Service-Tag-Nummer Mit Dem System-Setup
Klicken Sie auf Ok. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Installieren und Entfernen von System-Komponenten...
Seite 176: Wiederherstellen Der Service-Tag-Nummer Mithilfe Der Easy-Restore-Funktion
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 177: Initialisieren Des Tpm Für Bitlocker-Benutzer
ANMERKUNG: Um den TPM-Anschluss auf der Systemplatine ausfindig zu machen, siehe „Anschlüsse auf der Systemplatine“. Richten Sie die Kante der Anschlüsse am TPM am Steckplatz auf dem TPM-Anschluss aus. Setzen Sie das TPM mit dem TPM-Anschluss so ein, dass die Kunststoffklammer an der Aussparung auf der Systemplatine ausgerichtet ist.
Seite 178 Speichern Sie die Einstellungen. Starten Sie das System neu. Rufen Sie das System Setup (System-Setup) erneut auf. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) > System Security Settings (Systemsicherheitseinstellungen). Wählen Sie in der Option Intel TXT On (Ein). Installieren und Entfernen von System-Komponenten...
Seite 179: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des System ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems...
Seite 180: Systemdiagnose Bedienelemente
Systemdiagnose Bedienelemente Menü Beschreibung Konfiguration Zeigt die Konfiguration und Statusinformationen für alle erkannten Geräte an. Results (Ergebnisse) Zeigt die Ergebnisse aller durchgeführten Tests an. Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.
Seite 181: Jumper Und Anschlüsse
Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus erhält es einige grundlegende Informationen zu Jumpern und Schaltern und beschreibt die Anschlüsse auf den verschiedenen Platinen des System. Jumper auf der Systemplatine dienen zum Deaktivieren der System- und Setup-Kennwörter. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren.
Seite 182: Jumper Und Anschlüsse Auf Der Systemplatine
Jumper und Anschlüsse auf der Systemplatine Abbildung 100. Jumper und Anschlüsse auf der Systemplatine Tabelle 46. Jumper und Anschlüsse auf der Systemplatine Element Konnektor Beschreibung J_BP_SIG1 Signalanschluss 1 für Rückwandplatine J_PS2 PSU 2 Netzanschluss J_BP_SIG0 Signalanschluss 0 für Rückwandplatine J_SATA_CD SATA-Anschluss für optisches Laufwerk J_SATA_TBU Anschluss für SATA-Bandsicherungslaufwerkeinheit...
Seite 183 Element Konnektor Beschreibung J_VIDEO_REAR Bildschirmanschluss J_COM1 Serieller Anschluss J_IDRAC_RJ45 Anschluss für iDRAC7 J_CYC Systemidentifikationsanschluss CYC_ID Systemidentifikationstaste J_RISER_2AX Anschluss für Riser 2 J_RISER_1AX Anschluss für Riser 1 J_RISER_2BX Anschluss für Riser 2 J_RISER_1BX Anschluss für Riser 1 J_RISER_3AX Anschluss für Riser 3 J_SATA_B SATA-Anschluss J_QS...
Seite 184: Deaktivieren Eines Verlorenen Kennworts
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 185: Fehlerbehebung Beim System
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 186: Fehlerbehebung Bei Externen Verbindungen
Bei allen anderen Startproblemen notieren Sie sich die auf dem Bildschirm angezeigten Systemmeldungen. Fehlerbehebung bei externen Verbindungen Stellen Sie vor einer Fehlersuche an externen Geräten sicher, dass alle externen Kabel fest mit den externen Anschlüssen Ihres System verbunden sind. Fehlerbehebung beim Grafiksubsystem Voraussetzung ANMERKUNG: Stellen Sie sicher, dass die Option Local Server Video Enabled (Lokales Server-Video aktiviert) in der iDRAC-GUI...
Seite 187: Fehlerbehebung Bei Idrac Direct (Usb-Xml-Konfiguration)
Stellen Sie sicher, dass Ihr USB-Speichergerät mit einem NTFS- oder FAT32-Dateisystem mit nur einer Partition konfiguriert ist. Stellen Sie sicher, dass das USB-Speichergerät korrekt konfiguriert ist. Weitere Informationen zum Konfigurieren des USB- Speichergeräts finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 188: Fehlerbehebung Bei Einem Seriellen E/A-Gerät
Schritte Stellen Sie sicher, dass Ihr Laptop mit einem USB-Kabel vom Typ A-A am USB-Verwaltungsanschluss auf der Vorderseite angeschlossen ist, der durch das Symbol gekennzeichnet ist. Stellen Sie sicher, dass im iDRAC-Einstellungsdienstprogramm die Option USB-Verwaltungsportmodus auf Automatisch oder Nur iDRAC Direct gesetzt ist. Wenn auf dem Laptop das Windows-Betriebssystem ausgeführt wird, stellen Sie sicher, dass der virtuelle iDRAC-USB-NIC- Gerätetreiber installiert ist.
Seite 189: Fehlerbehebung Bei Feuchtigkeit Im System
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 190: Fehlerbehebung Bei Einem Beschädigten System
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 191: Fehlerbehebung An Der Batterie Des System
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 192: Störungen Bei Der Stromversorgung Beheben
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 193: Fehlerbehebung Bei Lüftern
Wählen Sie iDRAC Settings (iDRAC-Einstellungen) > Thermal aus und legen Sie für den „Fan Speed Offset“ oder die minimale Lüftergeschwindigkeit eine höhere Lüftergeschwindigkeit fest. Über RACADM-Befehle: Führen Sie den Befehl racadm help system.thermalsettings aus: Weitere Informationen finden Sie im „Integrated Dell Remote Access User's Guide“ (Dell Benutzerhandbuch zum integrierten Remote Access) unter Dell.com/idracmanuals. Fehlerbehebung bei Lüftern Voraussetzungen VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
Seite 194: Fehlerbehebung Beim Speicher Des Systems
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 195: Fehlerbehebung Bei Einem Internen Usb-Stick
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 196: Fehlerbehebung Bei Einem Optischen Laufwerk
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 197: Fehlerbehebung Bei Einem Bandsicherungslaufwerk
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 198: Fehlerbehebung Bei Einem Speichercontroller
Wenn Ihr System mit einem RAID-Controller ausgestattet und Ihre Festplatte in einem RAID-Array konfiguriert ist, gehen Sie wie folgt vor: Starten Sie das System neu und drücken Sie die Taste F10 während des Systemstarts, um den Dell Lifecycle Controller auszuführen. Führen Sie dann den Hardware-Konfigurationsassistenten aus, um die RAID-Konfiguration zu überprüfen.
Seite 199: Fehlerbehebung Bei Erweiterungskarten
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 200: Fehlerbehebung Bei Prozessoren
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 201: Wie Sie Hilfe Bekommen
Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support...
Seite 202: Quick Resource Locator Für R630
Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw. Tablet, um die modellspezifische Quick Resource (QR) auf Ihrem Dell PowerEdge-System oder im Abschnitt „Quick Resource Locator“ zu scannen. Quick Resource Locator für R630...

Dell PowerEdge R630 Benutzerhandbuch

1 Übersicht über das Dell Poweredge R630-System

2 Dokumentationsangebot

3 Technische Daten

4 Anfängliche Systemeinrichtung und Erstkonfiguration

5 Vor-Betriebssystem-Verwaltungsanwendungen

6 Installieren und Entfernen von System-Komponenten

7 Verwenden der Systemdiagnose

8 Jumper und Anschlüsse

9 Fehlerbehebung Beim System

10 Wie Sie Hilfe Bekommen

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell PowerEdge R630

Inhaltszusammenfassung für Dell PowerEdge R630
