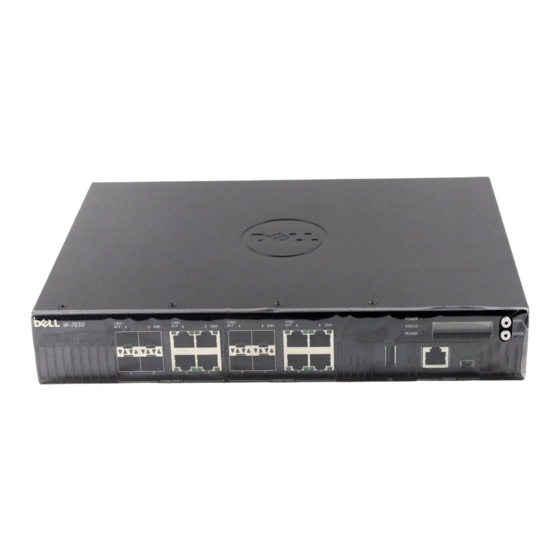

- Seite 1 Dell Networking W-7030 Controller Installationsanleitung...
- Seite 2 Mobile Edge Company“-Logo und Aruba Mobility Management System sind Marken von Aruba Networks. Dell™, das DELL™-Logo und PowerConnect™ sind Marken von Dell Inc. Alle Rechte vorbehalten. Spezifikationen in diesem Handbuch können ohne Ankündigung geändert werden. Hergestellt in den USA. Alle andere Marken sind Eigentum der jeweiligen Inhaber.
-
Seite 3: Inhaltsverzeichnis
Installationsschritte ......................... 20 Anschließen und Trennen des Netzkabels .................. 21 Anschließen des Stromkabels ....................21 Trennen des Stromkabels ....................... 21 Installieren eines SFP-Moduls ....................... 22 Entfernen eines SFP-Moduls....................22 Anschließen eines faseroptischen LC-Kabels ..............22 Dell Networking W-7030 Controller | Installationsanleitung... - Seite 4 Taiwan (BSMI) .......................... 27 Informationen zur Batterie...................... 27 Ordnungsgemäße Entsorgung von Dell-Geräten................ 28 Verwertung von Elektro- und Elektronikaltgeräten ............28 RoHS-Richtlinie der Europäischen Union ................28 RoHS Indien..........................28 RoHS-Richtlinie in China ......................28 Dell Networking W-7030 Controller | Installationsanleitung...
-
Seite 5: Vorwort
Daten des W-7030 Controllers sowie Informationen zur Sicherheit und Konformität. Verwandte Dokumentation Ausführliche Informationen zur Verwaltung des Controllers finden Sie in der neuesten Version der Handbücher Dell Networking W-Series ArubaOS User Guide und Dell Networking W-Series ArubaOS CLI Reference Guide. Diese Dokumente stehen unter zum Download zur Verfügung. - Seite 6 6 | Vorwort Dell Networking W-7030 Controller | Installationsanleitung...
-
Seite 7: Checkliste
Kapitel 1 W-7030 Controller Der Dell Networking W-7030 Controller ist ein drahtloser LAN-Controller, der drahtlose Access Points (APs) und Air Monitors (AMs) in ein kabelgebundenes LAN-System einbindet. Es gibt zwei Modelle des W-7030 Controllers, die sich in der Bauweise oder Funktionalität nicht voneinander unterscheiden. -
Seite 8: W-7030-Komponenten
1 x USB 2.0, mithilfe von USB-Speichergeräten können Konfigurationen gespeichert und hochgeladen werden Konsolenschnittstelle (CONSOLE) Serielle RJ-45-Konsolenschnittstelle Mini-USB-Konsolenschnittstelle Ermöglicht den Konsolenzugriff für den direkten lokalen Zugang Wechselstromeingang Netzstromanschluss Kensington-Schloss Sicherheitsanschluss für Kensington-Schloss Erdungspunkt Erdungspunkt 8 | W-7030 Controller Dell Networking W-7030 Controller | Installationsanleitung... -
Seite 9: Zugangsschnittstellen
Verbindung an der 1000Base-X-Schnittstelle erkannt wird, wird die 10/100/1000Base-T-Verbindung deaktiviert. HINWEIS: Dell testet und unterstützt Dell-Glasfaserleitungen innerhalb der Dell-Controllersysteme. Faseroptische Leitungen anderer Hersteller werden nicht getestet oder unterstützt; Dell kann deshalb die einwandfreie Funktionalität von Glasfaserleitungen anderer Hersteller, die in einem Dell-System verwendet werden, nicht garantieren. -
Seite 10: Funktion
Anschluss sendet oder empfängt Daten Keine Verbindung STATUS Anschlussstatus Administrativ Grün (kontinuierlich) Schnittstelle aktiviert Administration über die Schnittstelle deaktiviert Duplex Grün (kontinuierlich) Vollduplex – Geschwindigkeit Grün (kontinuierlich) 1 Gbit/s – 10 | W-7030 Controller Dell Networking W-7030 Controller | Installationsanleitung... -
Seite 11: Leds Power, Status Und Peered
Menu: Mit der Menütaste können Sie durch die Menüs des LCDs navigieren. Enter: Mit der Eingabetaste können Sie die Aktion, die auf dem LCD angezeigt wird, bestätigen und ausführen. Dell Networking W-7030 Controller | Installationsanleitung W-7030 Controller | 11... -
Seite 12: Lcd-Modusmenü
Gerätenamen und ggf. Alarmmeldungen an. Außerdem ist es auch möglich, nur das Wartungsmenü anzuzeigen. So können Sie die LED-Muster ändern und den Gerätestatus überwachen, Upgrades und Konfigurationsänderungen sind jedoch nicht möglich. 12 | W-7030 Controller Dell Networking W-7030 Controller | Installationsanleitung... -
Seite 13: Usb-Anschluss
RJ45-Konsolenschnittstelle verbunden ist, hat die Mini-USB-Verbindung Vorrang vor der RJ45- Konsolenverbindung. Mini-USB-Treiber Um die Mini-USB-Konsolenschnittstelle zu verwenden, installieren Sie den Dell Mini-USB-Treiber auf dem Computer, der den Controller verwaltet. Der Treiber steht auf der Seite unter „Tools & download.dell-pcw.com Resources“... -
Seite 14: Adapter Für Die Serielle Konsolenschnittstelle
Geräten, Kabeln, Objekten oder Personen in Berührung kommen, die mit einer anderen elektrischen Masse verbunden sind. Schließen Sie das Gerät auch nie an externe Blitzschutzsysteme an. Kensington-Schloss Der W-7030 Controller verfügt zur zusätzlichen Sicherheit über eine Öffnung für ein Kensington-Schloss. 14 | W-7030 Controller Dell Networking W-7030 Controller | Installationsanleitung... -
Seite 15: Sfp-Module
HINWEIS: Dell testet und unterstützt von Dell zugelassene Glasfaserleitungen in Dell Controller-Geräten. Nicht zugelassene optische Produkte von Drittanbietern werden weder getestet noch unterstützt. Deshalb kann Dell nicht garantieren, dass nicht zugelassene optische Produkte von Drittanbietern in Dell-Systemen ordnungsgemäß funktionieren. Eine vollständige Liste der von Dell zugelassenen optischen Produkte erhalten Sie von Ihrem Dell-Kundenbetreuer. - Seite 16 16 | W-7030 Controller Dell Networking W-7030 Controller | Installationsanleitung...
-
Seite 17: Kapitel 2 Installation
„Installieren eines SFP-Moduls“ auf Seite 22 VORSICHT: Verwenden Sie nur die beigelegten oder von Dell angegebene Kabel, Netzkabel, Netzteile und Batterien. Das Netzkabel sollte nur mit dem von Dell genannten elektrischen Gerät verwendet werden. VORSICHT: 接続ケーブル、電源コード、AC アダプタ、バッテリーなどの部品は、必ず添付品または指定品をご使 用ください。また、電源ケーブルは弊社が指定する製品以外の電気機器には使用できないためご注意ください。... -
Seite 18: Auswählen Eines Standorts
Schrauben für die Montagehalterungen (8 Stück): M3 x 6,5 mm Flachkopfschrauben mit Kreuzschlitz (im Lieferumfang enthalten) Schrauben für die Rack-Montage (4 Stück): M6 x 15 mm Flachkopfschrauben mit Kreuzschlitz (im Lieferumfang enthalten) 18 | Installation Dell Networking W-7030 Controller | Installationsanleitung... -
Seite 19: Installationsschritte
HINWEIS: Auf der rechten und linken Seite des Controllers müssen mindestens 10 cm Platz bleiben, um eine angemessene Belüftung zu gewährleisten. Lassen Sie zusätzlichen Platz auf der Vorder- und Rückseite des Controllers, damit Netzwerkkabel, LEDs und Netzkabel zugänglich sind. Dell Networking W-7030 Controller | Installationsanleitung Installation | 19... -
Seite 20: Installation Auf Einem Tisch Oder Regal
1. Befestigen Sie die Montagehalterungen über den Montagelöchern auf den Seiten des W-7030 Controllers. Verwenden Sie dazu die acht Schrauben für die Montagehalterungen (vier pro Halterung) und einen passenden Schraubendreher (siehe Abbildung 10). 20 | Installation Dell Networking W-7030 Controller | Installationsanleitung... -
Seite 21: Anschließen Und Trennen Des Netzkabels
3. Legen Sie den Haltebügel wieder über das Stromkabel. Der W-7030 Controller sollte nun mit Strom versorgt werden. Trennen des Stromkabels So trennen Sie das Stromkabel vom W-7030 Controller: 1. Heben Sie den Haltebügel vom Stromkabel ab. Dell Networking W-7030 Controller | Installationsanleitung Installation | 21... -
Seite 22: Installieren Eines Sfp-Moduls
2. Stecken Sie das faseroptische Kabel in das SFP-Modul. Achten Sie darauf, dass die Verriegelung des Kabels zur Oberseite des SFP-Moduls zeigt. 3. Schieben Sie das Kabel in das Modul, bis die Verbindung durch ein hörbares Klicken signalisiert wird. 22 | Installation Dell Networking W-7030 Controller | Installationsanleitung... -
Seite 23: Trennen Eines Faseroptischen Lc-Kabels
S T A T L IN K / A C T S T A T L IN K / A C T S T A T O L E C O N S Dell Networking W-7030 Controller | Installationsanleitung Installation | 23... - Seite 24 Diese Seite wurde absichtlich leer gelassen. 24 | Installation Dell Networking W-7030 Controller | Installationsanleitung...
-
Seite 25: Kapitel 3 Spezifikationen, Sicherheit Und Konformität
Luftfeuchtigkeit bei Lagerung: 5% bis 95% (relative Luftfeuchtigkeit), nicht kondensierend Sicherheits- und Zulassungsbestimmungen VORSICHT: Dell Controller müssen von einem speziell geschulten Techniker installiert werden. Die mit der Installation beauftragte Person ist dafür verantwortlich, für die Erdung und die Einhaltung der geltenden örtlichen und nationalen elektrischen Vorschriften zu sorgen. -
Seite 26: Fcc
EU-Regulierungskonformität Dieses Produkt trägt das CE-Kennzeichen in Übereinstimmung mit den Bestimmungen der EMV- Richtlinie (2004/108/EG) - CE. Dell erklärt hiermit, dass die Gerätemodelle W-7030 Controller mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie (2004/108/EG) konform sind. CE Die Konformitätserklärung gemäß der Richtlinie 1999/5/EG ist verfügbar unter dell.com. -
Seite 27: Japan
Bundesstaaten können besondere Vorschriften für den Umgang damit gelten. Weitere Informationen finden Sie unter www.dtsc.ca.gov/hazardouswaste/perchlorate. WARNUNG: Es besteht Explosionsgefahr, wenn die Batterie durch eine ungeeignete Batterie ersetzt wird. Entsorgen Sie verbrauchte Batterien gemäß den geltenden Bestimmungen. Dell Networking W-7030 Controller | Installationsanleitung Spezifikationen, Sicherheit und Konformität | 27... -
Seite 28: Ordnungsgemäße Entsorgung Von Dell-Geräten
Produkten ein. Insbesondere Blei (einschließlich Lötzinn in elektronischen Leiterplatten), Cadmium, Quecksilber, sechswertiges Chrom und Brom gehören laut RoHS-Richtlinie zu den einzuschränkenden Werkstoffen. Für einige Dell-Produkte gelten die Ausnahmen, die in Anhang 7 der RoHS- Richtlinie aufgeführt sind (Lötzinn in elektronischen Leiterplatten). Produkte und Verpackung sind mit dem RoHS-Kennzeichen (links abgebildet) gekennzeichnet, um die Konformität mit dieser Richtlinie anzuzeigen. - Seite 29 Diese Seite wurde absichtlich leer gelassen. Dell Networking W-7030 Controller | Installationsanleitung Spezifikationen, Sicherheit und Konformität | 29...
- Seite 30 Diese Seite wurde absichtlich leer gelassen. 0511628-DE-01 | Juni 2014 Dell Networking W-7030 Controller | Installationsanleitung...
