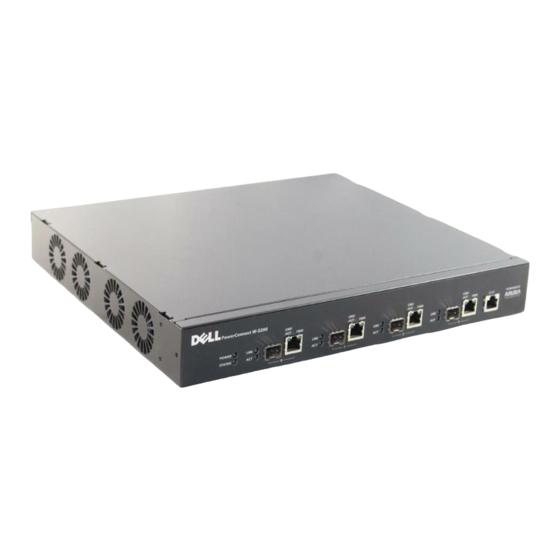

Dell PowerConnect W-3000 Series Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Controller
  5. PowerConnect W-3000 Series
  6. Installationsanleitung

Dell PowerConnect W-3000 Series Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Diese Anleitung herunterladen
Dell PowerConnect
W-3000 Series Controllers
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerConnect W-3000 Series

Inhaltszusammenfassung für Dell PowerConnect W-3000 Series

  • Seite 1 Dell PowerConnect W-3000 Series Controllers Installation Guide...
  • Seite 2 © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, and other registered marks are trademarks of Aruba Networks, Inc. Dell™, the DELL™ logo, and PowerConnect™ are trademarks of Dell Inc. All rights reserved. Specifications in this manual are subject to change without notice.

  • Seite 3: Inhaltsverzeichnis

    Power Specifications (AC Input Requirements) ..............17 Operating Specifications......................... 17 Storage Specifications ......................18 Safety and Regulatory Compliance ....................18 FCC Class A Device ........................18 Proper Disposal of Dell Equipment....................18 European Union RoHS ......................18 Dell PowerConnect W-3000 Series Controller | Installation Guide...
  • Seite 4 Dell PowerConnect W-3000 Series Controller | Installation Guide...

  • Seite 5: About This Guide

    “Related Documents” on page 5 “Contacting Dell” on page 5 Guide Overview Chapter 1, “About the PowerConnect W-3000 Series Controllers” on page 7 provides a detailed hardware overview of the three controllers within the W-3000 Series Controllers: the W-3200, the W-3400, and the W-3600.
  • Seite 6 | About This Guide Dell PowerConnect W-3000 Series Controller | Installation Guide...

  • Seite 7: Minimum Software Requirements

    The W-3600 is capable of supporting up to 128 campus connected APs. Note: Feature related AP licenses are counted independently and in addition to the AP upgrade licenses. Contact your Dell representative for complete details regarding software licensing options and support capacity.

  • Seite 8: Model Overview

    To purchase compatible SFP modules, contact your Dell representative for details and assistance. Note: Dell tests and supports Dell optics within their controller systems. Third party optics are not tested or supported; therefore, Dell does not guarantee proper functionality of third party optics.

  • Seite 9: 10/100/1000Base-T Gigabit Ethernet Ports

    Serial Console Port Adaptor A modular adaptor can be used to convert the RJ-45 (female) connector to a DB9 (male) connector. Refer to Figure 4 for complete details. Dell PowerConnect W-3000 Series Controller | Installation Guide About the PowerConnect W-3000 Series Controllers |...

  • Seite 10: Ac Power Socket

    On (Solid Amber) Device is loading software No power LNK 1000Base-X Ports Link Status Indicator On (Solid Green) Link has been established No link on port | About the PowerConnect W-3000 Series Controllers Dell PowerConnect W-3000 Series Controller | Installation Guide...
  • Seite 11 No link on port 1000 10/100/1000Base-T Ports Interface Speed Indicator On (Solid Green) 1000 Mbps interface speed in use 10/100 Mbps interface speed in Dell PowerConnect W-3000 Series Controller | Installation Guide About the PowerConnect W-3000 Series Controllers |...
  • Seite 12 | About the PowerConnect W-3000 Series Controllers Dell PowerConnect W-3000 Series Controller | Installation Guide...

  • Seite 13: For A Telecom Rack

    Chapter 2 Installing the W-3000 Series Controllers The following tools and equipment are required for installing the Dell PowerConnect W-3000 Series Controllers: Rack Mount Bracket (x2, not used for tabletop installation) Suitable Screwdrivers AC Power Cord (country-specific) Warning: Before performing the following procedure, review the safety instructions that came with the controller.
  • Seite 14 (see Figure 6. Leave additional space in the front and back of the unit to access power cords, network cables, and LED status indicators (see Figure | Installing the W-3000 Series Controllers Dell PowerConnect W-3000 Series Controller | Installation Guide...

  • Seite 15: Installation In A Server Rack

    Note: W-3000 Series Controllers do not have a power on/off switch. Power to the unit is controlled by inserting (or unplugging) the power cord plug into your electric outlet. Dell PowerConnect W-3000 Series Controller | Installation Guide Installing the W-3000 Series Controllers |...

  • Seite 16: Tabletop Deployment

    2. Disconnect any other cables or devices attached to the controller. 3. Loosen the four rack mount screws securing the controller to your organizations rack system. 4. Remove the controller from the rack system. | Installing the W-3000 Series Controllers Dell PowerConnect W-3000 Series Controller | Installation Guide...

  • Seite 17: Appendix A

    AC Input Current: 2.2 A AC Input Frequency: 47-63 Hz Operating Specifications Operating Temperature Range: 0°C to 40°C (32°F to 104°F) Operating Humidity Range: 5% to 95% (RH), non-condensing Dell PowerConnect W-3000 Series Controller | Installation Guide Specifications, Safety & Compliance |...

  • Seite 18: Storage Specifications

    Storage Humidity Range: 5% - 95% (RH), non-condensing Safety and Regulatory Compliance Dell provides a multi-language document containing country specific restrictions and additional safety and regulatory information for all Dell hardware products. The Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information document is included with this product.

  • Seite 19: Nom Information (Mexico Only)

    Frequency: 47-63 Hz Current consumption: 2.2 A Proper Disposal of Dell Equipment For the most current information on Global Environmental Compliance and Dell products please see our website at www.dell.com. European Union RoHS Dell products also comply with the EU Restriction of Hazardous Substances Directive 2002/95/EC (RoHS).
  • Seite 20 July 2010 | 0510762-MU-01 Dell PowerConnect W-3000 Series Controller | Installation Guide...
  • Seite 21 Dell PowerConnect W-3000 Serie Controller Installationsanleitung...
  • Seite 22 © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, und andere eingetragene Marken sind Marken von Aruba Networks, Inc. Dell™, das DELL™-Logo und PowerConnect™ sind Marken von Dell Inc. Alle Rechte vorbehalten. Spezifikationen in diesem Handbuch können ohne Ankündigung geändert werden.
  • Seite 23 Lagerungsspezifikationen ....................... 18 Sicherheits- und Zulassungsbestimmungen ................18 FCC Class A-Gerät ........................18 Industry Canada........................18 NOM-Informationen (nur Mexiko) ..................19 Ordnungsgemäße Entsorgung von Dell-Geräten................ 19 RoHS-Richtlinie der Europäischen Union ................19 Dell PowerConnect W-3000 Serie Controller | Installationsanleitung Inhalt |...
  • Seite 24 | Inhalt Dell PowerConnect W-3000 Serie Controller | Installationsanleitung...

  • Seite 25: Zu Diesem Handbuch

    Bestandteile der vollständigen Dokumentation, die für die erfolgreiche Bereitstellung und Verwaltung eines Dell Controllers erforderlich ist. Dell PowerConnect ArubaOS Quick Start Guide Dell PowerConnect ArubaOS User Guide Dell PowerConnect ArubaOS 5.0 Command Line Reference Kontaktaufnahme mit Dell Website-Support Hauptsite www.dell.com...
  • Seite 26 | Zu diesem Handbuch Dell PowerConnect W-3000 Serie Controller | Installationsanleitung...

  • Seite 27: Kapitel 1 Powerconnect W-3000 Serie Controller

    Der W-3600 unterstützt bis zu 128 verbundene APs auf einem Gelände. Hinweis: Funktionsbezogene AP-Lizenzen werden unabhängig voneinander und zusätzlich zu den AP-Upgradelizenzen gezählt. Wenden Sie sich an Ihren Dell-Kundenbetreuer, um sich ausführlich über Softwarelizenzierungsoptionen und Supportkapazitäten zu informieren. Mindestvoraussetzungen für die Software Der W-3000 Serie Controller erfordert ArubaOS 5.0.2 oder höher.

  • Seite 28: Modellübersicht

    Materialien, um das Produkt bei Bedarf zu verpacken und zum Händler zurückzubringen. Hinweis: Optionales Zubehör, zum Beispiel SFP-Module, zur Verwendung mit dem W-3000 Serie Controller kann separat erworben werden. Wenden Sie sich an Ihren Dell-Kundenbetreuer, um weitere Informationen und Beratung zu erhalten. Modellübersicht Die Hardware-Modellübersicht des W-3000 Serie Controllers deckt alle drei Modelle dieser Serie ab.

  • Seite 29: 10/100/1000Base-T-Gigabit-Ethernet-Ports

    RS-232-Geräten kompatibel. Andere Geräte als RS-232-Geräte, zum Beispiel APs, werden nicht unterstützt. Adapter für die serielle Konsolenschnittstelle Mit einem modularen Adapter kann die RJ-45-Buchse in einen DB9-Stecker umgewandelt werden. Details können Sie Abbildung 4 entnehmen. Dell PowerConnect W-3000 Serie Controller | Installationsanleitung PowerConnect W-3000 Serie Controller |...

  • Seite 30: Netzstromanschluss

    Ein (durchgehend grün) Gerät ist betriebsbereit Ein (durchgehend rot) Gerätefehler Ein (durchgehend gelb) Gerät lädt Software Kein Strom LNK 1000Base-X-Ports Anzeige des Ein (durchgehend grün) Verbindung wurde hergestellt Verbindungsstatus | PowerConnect W-3000 Serie Controller Dell PowerConnect W-3000 Serie Controller | Installationsanleitung...
  • Seite 31 Aktivitätsanzeige Ein (blinkt grün) Port sendet oder empfängt Daten Keine Verbindung am Port 1000 10/100/1000Base-T-Ports Anzeige der Ein (durchgehend grün) 1000 Mbit/s Schnittstellenge- Schnittstellengeschwindigkeit schwindigkeit 10/100 Mbit/s Schnittstellengeschwindigkeit Dell PowerConnect W-3000 Serie Controller | Installationsanleitung PowerConnect W-3000 Serie Controller |...
  • Seite 32 | PowerConnect W-3000 Serie Controller Dell PowerConnect W-3000 Serie Controller | Installationsanleitung...

  • Seite 33: Kapitel 2 Installieren Des W-3000 Serie Controller

    Kapitel 2 Installieren des W-3000 Serie Controller Die folgenden Werkzeuge und Materialien werden für die Installation des Dell PowerConnect W-3000 Serie Controllers benötigt: Rack-Montagehalterung (2 Stück, bei Aufstellung auf Tischplatte nicht verwendet) Passende Schraubendreher Netzkabel (länderspezifisch) Warnung: Bevor Sie die folgenden Schritte ausführen, lesen Sie bitte die Sicherheitsinformationen, die Sie mit dem Controller erhalten haben.
  • Seite 34 Luftzirkulation und Belüftung zu gewährleisten (siehe Abbildung 6. Lassen Sie genügend Platz vor und hinter dem Gerät frei, damit Sie problemlos Zugang zu Stromkabeln, Netzwerkkabel und LEDs haben (siehe Abbildung | Installieren des W-3000 Serie Controller Dell PowerConnect W-3000 Serie Controller | Installationsanleitung...

  • Seite 35: Installation In Einem Server-Rack

    Luftzirkulation und Belüftung zu gewährleisten (siehe Abbildung 7. Lassen Sie genügend Platz vor und hinter dem Gerät frei, damit Sie problemlos Zugang zu Stromkabeln, Netzwerkkabel und LEDs haben (siehe Abbildung Dell PowerConnect W-3000 Serie Controller | Installationsanleitung Installieren des W-3000 Serie Controller |...

  • Seite 36: Aufstellung

    2. Trennen Sie alle anderen Kabel oder Geräte, die an den Controller angeschlossen sind. 3. Lösen Sie die vier Rack-Montageschrauben, mit denen der Controller im Rack gesichert ist. 4. Nehmen Sie den Controller aus dem Rack-System. | Installieren des W-3000 Serie Controller Dell PowerConnect W-3000 Serie Controller | Installationsanleitung...

  • Seite 37: Anhang A Technische Daten, Sicherheit Und Konformität

    Luftfeuchtigkeit bei Betrieb: 5% bis 95% (relative Luftfeuchtigkeit), nicht kondensierend Lagerungsspezifikationen Temperatur bei Lagerung: 0°C bis 50°C Luftfeuchtigkeit bei Lagerung: 5% - 95% (relative Luftfeuchtigkeit), nicht kondensierend Dell PowerConnect W-3000 Serie Controller | Installationsanleitung Technische Daten, Sicherheit und Konformität |...

  • Seite 38: Sicherheits- Und Zulassungsbestimmungen

    Sicherheits- und Zulassungsbestimmungen Dell stellt ein mehrsprachiges Dokument bereit, das landesspezifische Einschränkungen sowie zusätzliche Sicherheits- und Zulassungsbestimmungen für Hardwareprodukte von Dell enthält. Das Dokument „Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information“ haben Sie mit diesem Produkt erhalten. KLASSE 1 LASERPRODUKT Vorsicht: Die Verwendung von Bedienelementen, die Änderung von Einstellungen und die Durchführung von Schritten, die...

  • Seite 39: Nom-Informationen (Nur Mexiko)

    Produkten ein. Insbesondere Blei (einschließlich Lötzinn in elektronischen Leiterplatten), Cadmium, Quecksilber, sechswertiges Chrom und Brom gehören laut RoHS-Richtlinie zu den einzuschränkenden Werkstoffen. Für einige Dell-Produkte gelten die Ausnahmen, die in Anhang 7 der RoHS- Richtlinie aufgeführt sind Lötzinn in elektronischen Leiterplatten). Produkte und Verpackung sind mit dem RoHS-Kennzeichen (links abgebildet) gekennzeichnet, um die Konformität mit dieser Richtlinien anzuzeigen.
  • Seite 40 Juli 2010 | 0510762-MU-01 Dell PowerConnect W-3000 Serie Controller | Installationsanleitung...
  • Seite 41 Contrôleurs Dell PowerConnect Série W-3000 Guide d’installation...
  • Seite 42 © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, et autres marques déposées sont des marques commerciales d’Aruba Networks, Inc. Dell™, le logo DELL™ et PowerConnect™ sont des marques de Dell Inc. Tous droits réservés. Les spécifications données dans ce manuel sont sujettes à modifications sans préavis.
  • Seite 43 Périphérique de Classe A selon la FCC ................18 Industrie Canada ........................18 Informations NOM (Mexique uniquement) ................19 Procédure de mise au rebut de l’équipement Dell ..............19 Directive de l’Union Européenne sur les substances dangereuses........ 19 Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation...
  • Seite 44 | Table des matières Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation...

  • Seite 45: À Propos De Ce Guide

    « Contacter Dell » à la page 5 Vue d’ensemble du guide Chapitre 1, « À propos des contrôleurs Dell PowerConnect Série W-3000 » à la page 7 donne une présentation détaillée de la partie matérielle des 3 contrôleurs de la Série W-3000 : le W-3200, le W-3400 et le W-3600.
  • Seite 46 | À propos de ce guide Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation...

  • Seite 47: Configuration Requise

    Remarque : Les licences de points d’accès correspondant à des fonctionnalités spécifiques sont comptées de façon indépendante et en supplément des licences de mise à niveau des points d’accès. Contactez votre revendeur Dell pour plus de détails concernant les options de licence des logiciels et les possibilités d’assistance.

  • Seite 48: Présentation Du Modèle

    Pour acheter des modules SFP compatibles, contactez votre revendeur Dell pour plus de détails et de l’assistance. Remarque : Dell teste et prend en charge les pièces optiques Dell au sein de ses systèmes de contrôleur. Les pièces optiques de fabricants tiers ne sont ni testées ni prises en charge ;...

  • Seite 49: Ports Ethernet Gigabit 10/100/1000Base-T

    Un adaptateur modulaire permet de convertir le connecteur RJ-45 (femelle) sur un connecteur DB9 (mâle). Consultez la section Figure 4 pour plus de détails. Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation À propos des contrôleurs Dell PowerConnect Série W-3000 |...

  • Seite 50: Prise D'alimentation

    Sous tension (vert fixe) Le périphérique est opérationnel Sous tension (rouge Échec du périphérique fixe) Activé (orange fixe) Le périphérique charge le logiciel Éteint Pas d’alimentation | À propos des contrôleurs Dell PowerConnect Série W-3000 Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation...
  • Seite 51 Indicateur de vitesse Sous tension (vert fixe) Interface de 1 000 Mbits/s en cours d’utilisation Éteint Interface de 10/100 Mbits/s en cours d’utilisation Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation À propos des contrôleurs Dell PowerConnect Série W-3000 |...
  • Seite 52 | À propos des contrôleurs Dell PowerConnect Série W-3000 Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation...

  • Seite 53: Pour Un Rack Telecom

    Chapitre 2 Installation du contrôleur Série W-3000 Les outils et l’équipement suivants sont requis pour installer le contrôleur Dell PowerConnect Série W-3000 : Équerre de montage sur rack (2, non utilisé pour l’installation sur un bureau) Tournevis adapté Cordon d’alimentation (en fonction du pays de vente) Avertissement : Avant d’exécuter la procédure suivante, consultez les instructions de sécurité...
  • Seite 54 7. Branchez le cordon d’alimentation secteur (différent selon le pays de commercialisation) à l’arrière de l’unité. 8. Branchez l’autre extrémité du cordon d’alimentation sur une prise électrique. | Installation du contrôleur Série W-3000 Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation...

  • Seite 55: Installation Sur Un Rack Serveur

    IP et autres informations système de base. Pour des informations complètes et des instructions, consultez le document ArubaOS Quick Start Guide correspondant à la version logicielle de votre contrôleur. Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation Installation du contrôleur Série W-3000 |...

  • Seite 56: Retrait

    1. Mettez hors tension le contrôleur en débranchant son cordon d’alimentation de la prise murale. 2. Déconnectez les autres câbles ou périphériques connectés au contrôleur. 3. Desserrez les quatre vis de montage sur rack. 4. Enlevez le contrôleur du rack. | Installation du contrôleur Série W-3000 Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation...

  • Seite 57: Annexe A

    Plage de températures de fonctionnement : 0 à 40° C (32° à 104° F) Tolérance d’humidité en cours de fonctionnement : 5 à 95 % (humidité relative), sans condensation Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation Spécifications, sécurité et conformité |...

  • Seite 58: Spécifications De Stockage

    Tolérance d’humidité lors du stockage : 5 à 95 % (humidité relative), sans condensation Sécurité et conformité aux réglementations Dell fournit un document en plusieurs langues contenant les restrictions propres aux différents pays, ainsi que des informations de sécurité et réglementaires pour tous les produits matériels Dell. Le document Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information est inclus avec ce produit.

  • Seite 59: Informations Nom (Mexique Uniquement)

    De façon plus précise, les matériaux concernés par cette directive sont le plomb(ce qui inclut les soudures dans les circuits imprimés), le cadmium, le mercure, le chrome hexavalent et le brome. Certains produits Dell sont sujets aux exemptions prévues dans la directive RoHS à l’annexe 7 (plomb des soudures de circuits imprimés).
  • Seite 60 Juillet 2010 | 0510762-MU-01 Contrôleur Dell PowerConnect Série W-3000 | Guide d’installation...
  • Seite 61 Controladores Dell PowerConnect Serie W-3000 Guía de instalación...
  • Seite 62 © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, y otras marcas comerciales son marcas comerciales de Aruba Networks, Inc. Dell™, el logotipo DELL™ y PowerConnect™ son marcas registradas de Dell Inc. Todos los derechos reservados. Las especificaciones incluidas en este manual pueden cambiar sin previo aviso.
  • Seite 63 Dispositivo de clase A según la FCC ..................18 Industry Canada........................18 Información NOM (sólo en México)..................19 Eliminación adecuada del equipo Dell..................19 RoHS de la Unión Europea...................... 19 Controlador Dell PowerConnect Serie W-3000 | Guía de instalación Contenido |...
  • Seite 64 | Contenido Controlador Dell PowerConnect Serie W-3000 | Guía de instalación...

  • Seite 65: Acerca De Esta Guía

    Documentos relacionados En este manual se hace referencia a la siguiente documentación y se consideran fuente adicional de documentación necesaria para la correcta instalación y gestión de un controlador Dell: Guía de inicio rápido de Dell PowerConnect ArubaOS Manual del usuario de Dell PowerConnect ArubaOS Referencia de la línea de comandos de Dell PowerConnect ArubaOS 5.0...
  • Seite 66 | Acerca de esta guía Controlador Dell PowerConnect Serie W-3000 | Guía de instalación...

  • Seite 67: Requisitos Mínimos De Software

    Nota: las licencias de puntos de acceso relacionados con las funciones se cuentan de forma independiente y además de las licencias de actualización de puntos de acceso. Póngase en contacto con un representante de Dell para obtener más información sobre las opciones de licencias y la capacidad de soporte.

  • Seite 68: Descripción General Del Modelo

    Nota: Dell prueba y da soporte a ópticas Dell en sus sistemas de controladores. Las ópticas de terceros no se prueban ni se soportan; por lo tanto, Dell no garantiza la correcta funcionalidad de ópticas de terceros.

  • Seite 69: Puertos Gigabit Ethernet 10/100/1000Base-T

    Precaución: no conectar un punto de acceso al puerto serie de consola. El puerto serie de consola sólo es compatible con dispositivos RS-232. Los puntos de acceso no son dispositivos -RS-232, por lo que no se admiten. Controlador Dell PowerConnect Serie W-3000 | Guía de instalación Acerca de los controladores PowerConnect Serie W-3000 |...

  • Seite 70: Adaptador De Puerto Serie De Consola

    Controladores Serie W-3000 Indicadores LED de estado Función Indicador Estado POWER Indicador de estado de Encendido (verde fijo) Encendido alimentación Apagado Sin alimentación | Acerca de los controladores PowerConnect Serie W-3000 Controlador Dell PowerConnect Serie W-3000 | Guía de instalación...
  • Seite 71 Indicador de velocidad Encendido (verde fijo) Velocidad de interfaz 1000 Mbps de la interfaz en uso Apagado Velocidad de interfaz 10/100 Mbps en uso Controlador Dell PowerConnect Serie W-3000 | Guía de instalación Acerca de los controladores PowerConnect Serie W-3000 |...
  • Seite 72 | Acerca de los controladores PowerConnect Serie W-3000 Controlador Dell PowerConnect Serie W-3000 | Guía de instalación...

  • Seite 73: Para Rack De Telecomunicaciones

    Capítulo 2 Instalación de los controladores Serie W-3000 Las siguientes herramientas y equipo son necesarios para poder instalar los controladores Dell PowerConnect Serie W-3000: Soporte de montaje en rack (2, no se usan en la instalación sobre superficie horizontal) Destornilladores adecuados Cable de alimentación de CA (depende del país)
  • Seite 74 6. Deje espacio adicional delante y detrás de la unidad para poder acceder a los cables de alimentación, de red y a los indicadores de estado de los LED (consulte la Figura | Instalación de los controladores Serie W-3000 Controlador Dell PowerConnect Serie W-3000 | Guía de instalación...

  • Seite 75: Instalación En Un Rack De Servidor

    LED (consulte la Figura 8. Conecte el cable de alimentación de CA (varía según el país) a la parte posterior de la unidad. Controlador Dell PowerConnect Serie W-3000 | Guía de instalación Instalación de los controladores Serie W-3000 |...

  • Seite 76: Instalación En Superficie Plana

    3. Afloje los cuatro tornillos de montaje en rack que fijan el controlador al sistema en rack de la empresa. 4. Extraiga el controlador del sistema en rack. | Instalación de los controladores Serie W-3000 Controlador Dell PowerConnect Serie W-3000 | Guía de instalación...

  • Seite 77: Apéndice A

    Especificaciones de funcionamiento Rango de temperaturas de funcionamiento: de 0 °C a 40 °C Rango de humedad de funcionamiento: del 5% al 95% (HR), sin condensación Controlador Dell PowerConnect Serie W-3000 | Guía de instalación Especificaciones, seguridad y cumplimiento |...

  • Seite 78: Especificaciones De Almacenamiento

    Rango de humedad de almacenamiento: del 5% al 95% (HR), sin condensación Cumplimiento con la normativa y seguridad Dell proporciona documentación en varios idiomas relativa a las restricciones concretas de cada país, así como información adicional de seguridad y normativas para todos los productos de hardware de Dell. El documento Información normativa, medioambiental y de seguridad sobre la Serie W de Dell PowerConnect se incluye con...

  • Seite 79: Información Nom (Sólo En México)

    Algunos productos de Dell están sujetos a exenciones incluidas en el Anexo 7 de la directiva RoHS (el plomo soldado empleado en el ensamblaje de circuitos impresos). Los productos y el empaquetado se marcarán con la etiqueta “RoHS” a la izquierda indicando el cumplimiento de esta directiva.
  • Seite 80 Julio de 2010 | 0510762-MU-01 Controlador Dell PowerConnect Serie W-3000 | Guía de instalación...
  • Seite 81 Dell PowerConnect Controladores Série W-3000 Guia de instalação...
  • Seite 82 © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System® e outras marcas registradas são marcas comerciais da Aruba Networks, Inc. Dell™, o logotipo DELL™ e PowerConnect™ são marcas comerciais da Dell Inc. Todos os direitos reservados. As especificações deste manual estão sujeitas a alterações sem aviso prévio.
  • Seite 83 Dispositivo de classe A em conformidade com a FCC............18 Indústria do Canadá......................... 18 Informações sobre a NOM (somente para o México) ............19 Descarte adequado dos equipamentos da Dell ................19 RoHS da União Europeia ......................19 Controlador Dell PowerConnect Série W-3000 | Guia de instalação Índice |...
  • Seite 84 | Índice Controlador Dell PowerConnect Série W-3000 | Guia de instalação...

  • Seite 85: Sobre Este Guia

    Documentos relacionados A documentação a seguir é abordada neste guia e é considerada como parte do conjunto de documentação completo necessário para a instalação e o gerenciamento bem-sucedidos de um Controlador Dell: Dell PowerConnect ArubaOS Quick Start Guide Dell PowerConnect ArubaOS User Guide Dell PowerConnect ArubaOS 5.0 Command Line Reference...
  • Seite 86 | Sobre este guia Controlador Dell PowerConnect Série W-3000 | Guia de instalação...

  • Seite 87: Requisitos Mínimos De Software

    Nota: Licenças para pontos de acesso relacionadas a recursos são contadas separadamente e como adicional às licenças de atualização para pontos de acesso. Entre em contato com um representante de vendas da Dell para obter detalhes completos sobre opções de licenciamento de software e capacidade de suporte.

  • Seite 88: Visão Geral Do Modelo

    Para adquirir módulos SFP compatíveis, entre em contato com um representante da Dell para obter detalhes e assistência. Nota: A Dell testa e suporta dispositivos ópticos Dell nos seus sistemas de controladores. Dispositivos ópticos de terceiros não são testados nem suportados. Portanto, a Dell não garante a funcionalidade adequada de dispositivos ópticos de terceiros.

  • Seite 89: Portas Gigabit Ethernet 10/100/1000Base-T

    Um adaptador modular pode ser usado para converter o conector RJ-45 (fêmea) em um conector DB9 (macho). Veja a Figura 4 para saber os detalhes completos. Controlador Dell PowerConnect Série W-3000 | Guia de instalação Sobre os Controladores Série W-3000 PowerConnect |...

  • Seite 90: Tomada De Energia Ca (Ac)

    Aceso (verde sólido) Dispositivo em operação módulo Aceso (vermelho Falha no dispositivo sólido) Aceso (âmbar sólido) O dispositivo está carregando o software Apagado Sem alimentação | Sobre os Controladores Série W-3000 PowerConnect Controlador Dell PowerConnect Série W-3000 | Guia de instalação...
  • Seite 91 Indicador de velocidade Aceso (verde sólido) Velocidade de interface de 1000 de interface Mbps em uso Apagado Velocidade de interface de 10/100 Mbps em uso Controlador Dell PowerConnect Série W-3000 | Guia de instalação Sobre os Controladores Série W-3000 PowerConnect |...
  • Seite 92 | Sobre os Controladores Série W-3000 PowerConnect Controlador Dell PowerConnect Série W-3000 | Guia de instalação...

  • Seite 93: Para Um Rack De Telecomunicações

    Capítulo 2 Instalação dos Controladores Série W-3000 Os seguintes equipamentos e ferramentas são necessários para instalar os Controladores Série W-3000 Dell PowerConnect: Suporte para montagem em rack (x2, não usado para instalação sobre a mesa) Chaves de fenda adequadas Cabo de alimentação CA (AC) (específico do país) Aviso: Antes de executar o procedimento a seguir, reveja as instruções de segurança fornecidas com o Controlador.
  • Seite 94 6. Deixe um espaço adicional nas partes frontal e traseira do produto para acessar os cabos de alimentação, os cabos de rede e os LEDs indicadores de status (veja a Figura | Instalação dos Controladores Série W-3000 Controlador Dell PowerConnect Série W-3000 | Guia de instalação...

  • Seite 95: Instalação Em Um Rack De Servidores

    LEDs indicadores de status (veja a Figura 8. Conecte o cabo de alimentação CA (AC), específico do país, à parte traseira do produto. Controlador Dell PowerConnect Série W-3000 | Guia de instalação Instalação dos Controladores Série W-3000 |...

  • Seite 96: Implantação Sobre A Mesa

    3. Solte os quatro parafusos para montagem em rack que fixam o controlador ao sistema de rack da empresa. 4. Remova o controlador do sistema de rack. | Instalação dos Controladores Série W-3000 Controlador Dell PowerConnect Série W-3000 | Guia de instalação...

  • Seite 97: Apêndice A

    Frequência de entrada CA (AC): 47-63 Hz W-3400/W-3600: Tensão de entrada CA (AC): 90-264 V, entrada universal Corrente de entrada CA (AC): 2,2 A Frequência de entrada CA (AC): 47-63 Hz Controlador Dell PowerConnect Série W-3000 | Guia de instalação Especificações, segurança e conformidade |...

  • Seite 98: Especificações De Operação

    A Dell fornece um documento multilíngue que contém restrições e informações adicionais sobre segurança e normas específicas do país para todos os produtos de hardware da Dell. O documento Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information é fornecido com este produto.

  • Seite 99: Informações Sobre A Nom (Somente Para O México)

    Alguns produtos da Dell estão sujeitos às isenções listadas no anexo 7 da Diretiva RoHS (chumbo em soldas utilizadas em placas de circuitos impressos). Os produtos e embalagens serão marcados com o rótulo “RoHS” ilustrado à esquerda para indicar a conformidade com essa diretiva.
  • Seite 100 Julho de 2010 | 0510762-MU-01 Controlador Dell PowerConnect Série W-3000 | Guia de instalação...
  • Seite 101 Dell PowerConnect W-3000 Serisi Denetleyiciler Kurulum Kılavuzu...
  • Seite 102 © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, ve diğer tescilli markalar Aruba Networks, Inc.’nin ticari markalarıdır. Dell™, DELL™ logosu ve PowerConnect™ Dell Inc.’nin ticari markalarıdır. Her hakkı saklıdır. Bu el kitabındaki spesifikasyonlar haber verilmeksizin değiştirilebilir.
  • Seite 103 Güvenlik ve Yönetmelikler Yönünden Uygunluk..........18 FCC Sınıf A Cihaz ..................18 Industry Canada ....................18 NOM Bilgileri (Yalnızca Meksika için)............19 Dell Ekipmanının Doğru İmhası ................19 Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması) ......19 Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu İçindekiler |...
  • Seite 104 | İçindekiler Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu...

  • Seite 105: Bu Kılavuz Hakkında

    Uygunluk”, ürün teknik spesifikasyonlarını, güvenlik ve yönetmelikler yönünden uygunluk bilgilerini içerir. İlgili Belgeler Bu kılavuzda aşağıdaki belgelere atıfta bulunulmaktadır. Söz konusu belgeler, Dell Denetleyici Mobilite Denetleyicisinin başarılı bir şekilde kurulması için gereken belgeler toplamının bir parçası olarak kabul edilmektedir: Dell PowerConnect ArubaOS Hızlı Başlangıç Kılavuzu Dell PowerConnect ArubaOS Kullanım Kılavuzu...
  • Seite 106 | Bu Kılavuz Hakkında Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu...

  • Seite 107: Bölüm 1

    W-3600, 128 yerleşke bağlantılı AP’yi destekleme yeteneğine sahiptir. Not: Özelliklere ilişkin AP lisansları bağımsız olarak ve AP yükseltme lisanslarına ek olarak sayılır. Yazılım lisansı alma seçenekleri ve destek kapasitesine ilişkin ayrıntıların tamamına Dell temsilcinizle görüşerek ulaşabilirsiniz. Minimum Yazılım Gereksinimleri W-3000 Serisi Denetleyiciler, ArubaOS 5.0.2 veya üzeri bir sürüm gerektirir.

  • Seite 108: Modele Genel Bakış

    Uyumlu SFP modüllerini satın almadan önce, ayrıntılar ve yardım almak için Dell temsilcinizle görüşün. Not: Dell, kendi denetleyici sistemlerinde Dell optiklerini test eder ve destekler. Üçüncü taraf optikleri test edilmez ve desteklenmez. Bu nedenle, Dell, üçüncü taraf optiklerin düzgün çalışacağını garanti etmez.

  • Seite 109: 10/100/1000Base-T Gigabit Ethernet Portları

    AP’ler gibi RS-232 harici cihazlar desteklenmez. Seri Konsol Portu Bağdaştırıcısı RJ-45 (dişi) konnektörü DB9 (erkek) konnektöre dönüştürmek için bir modüler bağdaştırıcı kullanılabilir. Ayrıntıların tamamı için Şekil 4’e bakın. Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu PowerConnect W-3000 Serisi Denetleyiciler Hakkında |...

  • Seite 110: Ac Güç Girişi

    Güç yok STATUS Modül Durum Açık (Doygun Yeşil) Cihaz çalışır durumda Göstergesi Açık (Doygun Cihaz arızalı Kırmızı) Açık (Doygun Cihaz yazılımı yükleniyor Kehribar Rengi) Kapalı Güç yok | PowerConnect W-3000 Serisi Denetleyiciler Hakkında Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu...
  • Seite 111 Kapalı Port üzerinde bağlantı yok 1000 10/100/1000Base-T Ports Arabirim Hız Göstergesi Açık (Doygun Yeşil) 1000 Mbps arabirim hızı kullanılıyor Kapalı 10/100 Mbps arabirim hızı kullanılıyor Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu PowerConnect W-3000 Serisi Denetleyiciler Hakkında |...
  • Seite 112 | PowerConnect W-3000 Serisi Denetleyiciler Hakkında Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu...

  • Seite 113: Bölüm 2

    Bölüm 2 W-3000 Serisi Denetleyiciler Kurulumu Dell PowerConnect W-3000 Serisi Denetleyiciler kurulumu için şu araç ve ekipmanlara ihtiyaç vardır: Rafa Montaj Braketi (x2, masaüstü kurulumunda kullanılmaz) Uygun Tornavidalar AC Güç Kablosu (ülkeye özgü) Uyarı: Aşağıdaki prosedürü uygulamadan önce, denetleyici ile birlikte verilen güvenlik talimatlarını gözden geçirin.
  • Seite 114 Kolay Erişim için Açık Tutun Açık Tutun 7. AC güç kablosunu (ülkeye özgü) ünitenin arkasına bağlayın. 8. Denetleyiciye güç beslenebilmesi için güç kablosunun diğer ucunu bir elektrik prizine bağlayın. | W-3000 Serisi Denetleyiciler Kurulumu Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu...

  • Seite 115: Sunucu Rafına Kurulum

    Fiziksel kurulumun tamamlanmasının ardından, IP adresini ve diğer temel sistem bilgilerini yapılandırmak için denetleyici üzerinde başlangıç ayarlarını yapın. Eksiksiz ayrıntılar ve talimatlar için, denetleyiciniz üzerindeki yazılım sürümüne ait ArubaOS Hızlı Başlangıç Kılavuzu’na bakın. Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu W-3000 Serisi Denetleyiciler Kurulumu |...

  • Seite 116: Sökme

    2. denetleyiciye bağlı başka kablolar veya cihazlar varsa bunların da bağlantılarını kesin. 3. Denetleyiciyi kuruluşunuzun raf sistemine sabitleyen dört adet rafa montaj vidasını gevşetin. 4. Denetleyiciyi raf sisteminden ayırın. | W-3000 Serisi Denetleyiciler Kurulumu Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu...

  • Seite 117: Fiziki Spesifikasyonlar

    AC Giriş Akımı: 2,2 A AC Giriş Frekansı: 47-63 Hz Çalıştırma Spesifikasyonları Çalıştırma Sıcaklığı Aralığı: 0°C ila 40°C Çalıştırma Nemi Aralığı: %5 ila %95 (bağıl nem), yoğunlaşmayan Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu Spesifikasyonlar, Güvenlik ve Uygunluk |...

  • Seite 118: Saklama Spesifikasyonları

    Saklama Nemi Aralığı: %5 - %95 (bağıl nem), yoğunlaşmayan Güvenlik ve Yönetmelikler Yönünden Uygunluk Dell, tüm Dell donanım ürünleri için, birden fazla dilde ülkeye özgü kısıtlamaları ve ek güvenlik bilgileri ile yönetmelik bilgilerini içeren bir belge sunmaktadır. Dell PowerConnect W-Serisi Güvenlik, Çevre ve Yönetmelik Bilgileri belgesi bu ürün içeriğinde yer almaktadır.

  • Seite 119: Nom Bilgileri (Yalnızca Meksika Için)

    Kurşun (baskılı devre ünitelerinde kullanılan Lehim dahil), Kadmiyum, Cıva, Hekzavalan Krom ve Brom’dur. Bazı Dell ürünleri, RoHS Direktifi Ek 7 kapsamında listelenen istisnalara (baskılı devre ünitelerinde kullanılan lehim içerisindeki Kurşun) tabidir. Söz konusu Direktife uygunluğun gösterilmesi için, ürün ve ambalajların sol tarafları...
  • Seite 120 Temmuz 2010 | 0510762-MU-01 Dell PowerConnect W-3000 Serisi Denetleyici | Kurulum Kılavuzu...
  • Seite 121 Dell PowerConnect W-3000 シリーズ 設置ガイド...
  • Seite 122 Copyright © 2010 Aruba Networks, Inc. AirWave®、 Aruba Networks®、 Aruba Mobility Management System®、 およびその他の登録商標は Aruba Networks, Inc. の商標です。Dell™、DELL™ ロゴ、および PowerConnect™ は Dell Inc. の商標です。 All rights reserved. 本書に記載された仕様は、予告なく変更されることがあります。 米国製。本書に記載されているその他の商標は、それぞれの所有者に帰属します。 オープンソースコード 一部の Aruba 製品には、 GNU General Public License (GPL)、 GNU Lesser General Public License (LGPL)、 およびその他のオープンソー...
  • Seite 123 電源仕様 (AC 入力要件） ...................... 17 運用仕様 ............................17 保管仕様 ........................... 18 安全性および規制準拠 ........................ 18 FCC Class A デバイス ......................18 カナダ産業省競争政策局 ....................18 NOM に関する情報（メキシコのみ） ................19 Dell 製機器の適切な廃棄......................19 欧州連合 RoHS ........................19 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド 目次 |...
  • Seite 124 | 目次 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド...

  • Seite 125: 本書について

    では、 ラックマウントへの設置手順について説明します。 付録 A、 「仕様、安全性、および規制準拠」 （17 ページ）には、製品の技術仕様、安全性、および規制 順序に関する情報が記載されています。 関連ドキュメント 本書では、Dell コントローラの正常な設置および管理に必要な以下のドキュメントが参照されています。 『Dell PowerConnect ArubaOS Quick Start Guide』 『Dell PowerConnect ArubaOS User Guide』 『Dell PowerConnect ArubaOS 5.0 Command Line Reference』 Dell の連絡先 Web サイトサポート メインサイト www.dell.com サポートサイト support.dell.com Dell ドキュメント support.dell.com/manuals Dell PowerConnect W-3000 シリーズコントローラ...
  • Seite 126 | 本書について Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド...

  • Seite 127: Powerconnect W-3000 シリーズについて

    W-3000 シリーズ AC 電源コード（国固有） ラックマウント用ブラケット フラットシリアルケーブル (RJ-45) ゴム足（テーブルトップ展開用） シリアルコンソールポートアダプタ (RJ-45 から DB9 への変換用） 『Dell PowerConnect ArubaOS Quick Start Guide』 『エンドユーザー使用許諾契約』(EULA) 『Safety, Environmental, and Regulatory Information (SERI)』ドキュメント 『Warranty and Support Information (WSI)』ドキュメント Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド PowerConnect W-3000 シリーズについて |...

  • Seite 128: モデルの概要

    メモ: 0 ∼ 3 のポートはデュアルメディアポートで、 1000Base-X または 10/100/1000Base-T 接続のいずれかで使用できま す。しかし、1000Base-X ファイバ接続が 10/100/1000Base-T 銅線接続よりも優先されます。1000Base-X インターフェイ スのリンクが検出された場合、10/100/1000Base-T 接続は無効になります。 1000Base-X (SFP) ポート ファイバ接続専用の 4 つの 1000Base-X コンビネーションポートは、 Dell SFP (mini-GBIC) と組み合わせて 使用するよう設計されています。 互換 SFP モジュールを購入する場合、詳細については、Dell 代理店に問い合わせてください。 メモ: Dell は、そのコントローラシステム内の Dell 光ファイバをテストおよびサポートします。サードパーティ製の 光ファイバはテストおよびサポートされません。したがって、Dell はサードパーティ製の光ファイバが適切に機能す...

  • Seite 129: 10/100/1000Base-T Gigabit イーサネットポート

    シリアルコンソールポートの通信設定を表 1 に示します。 表 1 コンソールターミナル設定 ボーレート データビット パリティ ストップビット フロー制御 9600 なし なし 注意: アクセスポイント (AP) をシリアルコンソールポートに接続しないでください。 シリアルコンソールポートは、 RS-232 デバイスとのみ互換性があります。RS-232 以外のデバイス (AP など）はサポートされません。 シリアルコンソールポートアダプタ モジュラアダプタを使用して、RJ-45（メス）コネクタを DB9（メス）コネクタに変換できます。詳細に ついては、図 4 を参照してください。 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド PowerConnect W-3000 シリーズについて |...

  • Seite 130: Ac 電源ソケット

    STATUS モジュールステータス 点灯（緑） デバイス運用中 インジケータ 点灯（赤） デバイス障害 点灯（黄色） デ バ イ ス で ソ フ ト ウ ェ ア の ロード中 消灯 電源切断 LNK 1000Base-X ポート リンクステータスイン 点灯（緑） リンク確立済み ジケータ | PowerConnect W-3000 シリーズについて Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド...
  • Seite 131 LNK/ACT 10/100/1000Base-T ポート リ ンク / アクティビ 点灯（緑） リンク確立済み ティステータスイン ジケータ 点滅 緑） ポートでデータの送受信中 消灯 リンクなし 1000 10/100/1000Base-T ポート インターフェイス速度 点灯（緑） 1000 Mbps インターフェイス速 インジケータ 度が使用中 消灯 100 Mbps インターフェイス速 度が使用中 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド PowerConnect W-3000 シリーズについて |...
  • Seite 132 | PowerConnect W-3000 シリーズについて Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド...

  • Seite 133: W-3000 シリーズの設置

    M6 ケージナット (4 つ同梱）または M6 ケージクリップ (4 つ同梱） テレコムラックへの設置 W-3000 シリーズを 19 インチ (48.26 cm) ラックシステムに設置するには： 1. ラックマウント用ブラケットをコントローラ側面のマウント用穴に配置します (図 1 を参照） 。 2. 3 本の 6-32 x 1/4" プラスネジおよび適切なドライバーを使用して、 ブラケットをコントローラに固定し ます。 3. コントローラの反対側の側面で同じ手順を繰り返します。 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド W-3000 シリーズの設置 |...
  • Seite 134 12-24 x 5/8" プラスネジ （ブラケットごとに 4 本 ラックマウント用ブラケットを 取り付けた W-3000 シリーズマル および 2 本） チサービスコントローラ 5. 吸気と排気のためにユニットの左右に最低 10 cm の空間を空けておきます (図 3 を参照） 。 6. 電源コード、ネットワークケーブル、および LED ステータスインジケータにアクセスするために、 (図 3 ユニットの前後の空間を空けておきます を参照） 。 | W-3000 シリーズの設置 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド...

  • Seite 135: サーバーラックへの設置

    5. 4 本の M6 x 20mm プラスネジおよび適切なドライバーを使用して、組織のラックシステムにコント ローラを取り付けます。 6. 吸気と排気のためにユニットの左右に最低 10 cm の空間を空けておきます (図 3 を参照） 。 7. 電源コード、ネットワークケーブル、および LED ステータスインジケータにアクセスするために、ユ (図 3 ニットの前後の空間を空けておきます を参照） 。 8. AC 電源コード（国固有）をユニット背面に接続します。 9. 電源コードの反対側を電源コンセントに接続してコントローラに給電します。 メモ: W-3000 シリーズには、電源スイッチがありません。ユニットへの給電は、電源コードを電源コンセントに接続 することによって制御します。 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド W-3000 シリーズの設置 |...

  • Seite 136: テーブルトップ展開

    2. 側面ベゼルを取り付けます。 3. ユニットを硬い平面に設置します。 初期設定およびネットワーク接続 物理的な設置が完了したら、コントローラで初期セットアップを実行し、IP アドレスおよびその他の基本 システム情報を設定します。ご使用のコントローラにインストールされているソフトウェアバージョンで の詳細および手順については、 『ArubaOS Quick Start Guide』を参照してください。 取り外し W-3000 シリーズを 19 インチ (48.26 cm) ラックシステムから取り外すには： 1. 電源コードを電源コンセントから取り外して、コントローラの電源を切断します。 2. コントローラに接続されているその他のケーブルまたはデバイスを取り外します。 3. 組織のラックシステムにコントローラを固定している 4 本のラックマウント用ネジを緩めます。 4. ラックマウントからユニットを取り外します。 | W-3000 シリーズの設置 Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド...

  • Seite 137: 物理仕様

    AC 入力電流：1.5 A AC 入力周波数：47 ∼ 63 Hz W-3400/W-3600： AC 入力電圧：90 ∼ 264 V 以上（ユニバーサル入力） AC 入力電流：2.2 A AC 入力周波数：47 ∼ 63 Hz 運用仕様 運用温度範囲：0℃ ∼ 40℃ (32°F ∼ 104°F) 運用湿度範囲：5% ∼ 95% (RH)、結露なし Dell PowerConnect W-3000 シリーズコントローラ | 設置ガイド 仕様、安全性、および規制準拠 |...

  • Seite 138: 保管仕様

    保管温度範囲：0℃ ∼ 50℃ (32°F ∼ 122°F) 保管湿度範囲：5% ∼ 95% (RH)、結露なし 安全性および規制準拠 Dell は、国固有の規制および追加の安全性と規制情報を含む多言語ドキュメントをすべての Dell ハード ウ ェ ア 製 品 で 提 供 し て い ま す。 『Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information』ドキュメントは、本製品に含まれています。 CLASS 1 LASER PRODUCT 注意: 本書に記載されているもの以外のコントロールまたは手順を使用した場合、危険な無線放射が発生する...

  • Seite 139: Nom に関する情報（メキシコのみ

    電流消費：2.2 A Dell 製機器の適切な廃棄 Global Environmental Compliance および Dell 製品に関す最新情報については、 を参照してく www.dell.com ださい。 欧州連合 RoHS Dell 製品は、EU Restriction of Hazardous Substances Directive 2002/95/EC (RoHS) に も準拠しています。EU RoHS は、電気機器および電子機器の製造における特定の危 険物質の使用を制限する指令です。特に、RoHS 指令で制限されている物質は、鉛 （印刷基盤アセンブリで使用されるはんだを含む）、カドミウム、水銀、六価クロム、およびブロムです。 一部の Dell 製品は、RoHS 指令の付録 7 に記載されている例外の対象です（印刷基盤アセンブリで使用す るはんだの鉛）。左側に示す “RoHS” のラベルが添付された製品およびパッケージは、この指令に準拠し ていることを示します。...
  • Seite 140 2010 年 7 月 | 0510762-MU-01 Dell PowerConnect W-3000 シリーズコントローラ 設置ガイド...
  • Seite 141 Dell PowerConnect W-3000 시리즈 컨트롤러 설치 안내서...
  • Seite 142 저작권 © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, 및 기타 등록 표시는 Aruba Networks, Inc.의 상표이고 Dell™, DELL™ 로고 및 PowerConnect™는 Dell Inc의 상표입니다. All rights reserved. 이 설명서의 사양은 통보 없이 변경될 수 있습니다.
  • Seite 143 보관 사양 ..........................18 안전 및 규정 준수........................... 18 FCC Class A 장치........................18 Industry Canada........................18 NOM 정보(멕시코만 해당) ....................19 Dell 장비의 적절한 폐기 ....................... 19 EU RoHS ............................. 19 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 목차 |...
  • Seite 144 | 목차 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서...

  • Seite 145: 본 안내서 정보

    준수”에는 제품 기술 사양과 안전 및 규정 준수 정보가 포함되어 있습니다. 관련 문서 다음 설명서는 이 안내서에서 참조되며 Dell 컨트롤러 모빌리티 컨트롤러의 성공적인 설치 및 관리에 필요한 전체 문서 중 일부입니다. Dell PowerConnect ArubaOS Quick Start Guide Dell PowerConnect ArubaOS User Guide Dell PowerConnect ArubaOS 5.0 Command Line Reference...
  • Seite 146 | 본 안내서 정보 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서...

  • Seite 147: Powerconnectw-3000 시리즈 컨트롤러 정보

    W-3600은 최대 128개의 캠퍼스 연결 AP를 지원합니다. 참고: 기능과 관련있는 AP 라이센스는 AP 업그레이드 라이센스와는 별도로 계수됩니다. 자세한 소프트웨어 라이센스 옵 션 및 지원 기능에 대해서는 Dell 담당자에게 문의하십시오. 최소 소프트웨어 요구 사항 W-3000 시리즈 컨트롤러에는 ArubaOS 5.0.2 이상이 필요합니다.

  • Seite 148: 모델 개요

    파이버 연결 전용으로 1000Base-X 포트 4개가 있으며 Dell SFP(미니 GBIC)와 함께 사용합니다. 호환되는 SFP 모듈을 구입하려면 Dell 담당자에게 자세한 내용과 도움을 요청하십시오. 참고: Dell은 자사 컨트롤러 시스템에서 Dell 광학 기기를 테스트하여 지원합니다. 타사 광학 기기는 테스트되지 않았거나 지원되지 않으므로 Dell은 타사 광학 기기의 올바른 기능을 보장하지 않습니다.

  • Seite 149: 시리얼 콘솔 포트

    습니다. AP와 같은 RS-232 장치가 아닌 장치는 사용할 수 없습니다. 시리얼 콘솔 포트 어댑터 모듈 어댑터를 사용하여 RJ-45(암) 커넥터를 DB9(수) 커넥터로 전환할 수 있습니다. 자세한 내용은 4를 그림 참조하십시오. Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 PowerConnectW-3000 시리즈 컨트롤러 정보 |...

  • Seite 150: Ac 전원 소켓

    STATUS 켜짐(빨간색 고정) 장치 실패 켜짐(황색 고정) 장치에 소프트웨어를 로드하는 중 꺼짐 전원 없음 LNK 1000Base-X 포트 연결 상태 표시등 켜짐(녹색 고정) 연결됨 꺼짐 포트에 연결되지 않음 | PowerConnectW-3000 시리즈 컨트롤러 정보 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서...
  • Seite 151 포트를 통해 데이터를 송수신하는 중 꺼짐 포트에 연결되지 않음 1000 10/100/1000Base-T 포트 인터페이스 속도 표시등 켜짐(녹색 고정) 1000 Mbps 인터페이스 속도 사용 중 꺼짐 10/100 Mbps 인터페이스 속도 사용 중 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 PowerConnectW-3000 시리즈 컨트롤러 정보 |...
  • Seite 152 | PowerConnectW-3000 시리즈 컨트롤러 정보 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서...

  • Seite 153: W-3000 시리즈 컨트롤러 설치

    2장 W-3000 시리즈 컨트롤러 설치 Dell PowerConnect W-3000 시리즈 컨트롤러를 설치하려면 다음 도구와 장비가 필요합니다. 랙 장착 브래킷(2개, 테이블에 설치하는 경우 필요하지 않음) 적절한 드라이버 AC 전원 코드(국가마다 다름) 경고: 다음 절차를 수행하기 전에 컨트롤러와 함께 제공된 안전 지침을 검토하십시오.
  • Seite 154 5. 통풍을 위해 이 장치의 왼쪽 및 오른쪽에 최소 10cm(4인치)의 공간을 남겨둡니다(그림 3 참조). 6. 앞과 뒤쪽에는 전원 코드, 네트워크 케이블 및 LED 상태 표시등을 넣을 여유 공간을 남겨둡니다(그림 3 참조). | W-3000 시리즈 컨트롤러 설치 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서...

  • Seite 155: 서버 랙에 설치

    9. 컨트롤러에 전기를 공급하기 위해 전원 코드의 반대쪽을 콘센트에 연결합니다. 참고: W-3000 시리즈 컨트롤러에는 전원 켜기/끄기 스위치가 없습니다. 장치 전원은 전원 코드 플러그를 전기 콘센트에 꽂 거나 분리하는 것으로 통제됩니다. Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 W-3000 시리즈 컨트롤러 설치 |...

  • Seite 156: 테이블에 설치

    1. 콘센트에서 전원 코드를 뽑아 컨트롤러의 전기 공급을 중단합니다. 2. 컨트롤러에 연결된 모든 케이블 또는 장치를 분리합니다. 3. 컨트롤러와 랙 시스템을 고정한 랙 장착 나사 4개를 풉니다. 4. 랙 시스템에서 컨트롤러를 분리합니다. | W-3000 시리즈 컨트롤러 설치 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서...

  • Seite 157: 실제 사양

    AC 입력 전압: 90-264V~, 범용 입력 AC 입력 전류: 2.2A AC 입력 주파수: 47-63Hz 운용 사양 운용 온도 범위: 0°C ~ 40°C(32°F ~ 104°F) 운용 습도 범위: 5% ~ 95%(RH), 비응축 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 사양, 안전 및 규정 준수 |...

  • Seite 158: 보관 사양

    보관 습도 범위: 5% ~ 95%(RH), 비응축 안전 및 규정 준수 Dell은 모든 Dell 하드웨어 제품에 대한 국가 특정 제한 및 추가 안전과 규정 정보가 들어 있는 다국어 문서를 제공합니다. Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information 문서는 본 제품...

  • Seite 159: Nom 정보(멕시코만 해당)

    니다. 특히 RoHS 지침에서 제한하는 물질은 납(인쇄된 회로 어셈블리에서 사용하는 땜납 포함), 카드뮴, 수은, 6가 크롬 및 브롬입니다. 일부 Dell 제품은 RoHS 지침 Annex 7에 나열된 면제에 적 용됩니다(인쇄 회로 어셈블리에 사용되는 땜납의 납). 제품과 포장에는 왼쪽의 “RoHS” 레이블이 부착되어...
  • Seite 160 Dell PowerConnect W-3000 시리즈 컨트롤러 | 설치 안내서 2010년 7월 | 0510762-MU-01...
  • Seite 161 Dell PowerConnect W-3000 系列控制器 安裝指南...
  • Seite 162 版權 © 2010 Aruba Networks, Inc. AirWave®、Aruba Networks®、Aruba Mobility Management System®、及其他註冊 商標是 Aruba Networks, Inc. 的商標。Dell™、DELL™ 商標及 PowerConnect™ 是 Dell Inc. 的商標。 保留所有權利。本手冊規格如有改變，恕不通知。 源於美國。本手冊中出現的其他商標都是其各自公司的財產。 開放原始碼 某些 Aruba 產品包含由協力供應商開發的開放源軟體代碼，其中包括須遵照 GNU 通用公共許可證 (General Public License, GPL)、GNU 寬通用公共許可證 (Lesser General Public License, LGPL) 或其他開放源許可證規定使用的軟體代碼。可在以下網站上找到所使用的開放...
  • Seite 163 功率消耗 ........................... 15 電源規格（AC 輸入要求）....................15 工作規格 ............................15 儲存規格 ........................... 16 安全性及符合規範 ......................... 16 FCC A 級裝置..........................16 加拿大工業部 .......................... 16 NOM 資訊（僅墨西哥） ...................... 17 Dell 設備的正確處置........................17 歐盟 RoHS ..........................17 Dell PowerConnect W-3000 系列控制器 | 安裝指南 目錄 |...
  • Seite 164 | 目錄 Dell PowerConnect W-3000 系列控制器 | 安裝指南...

  • Seite 165: 關於本指南

    附錄 A， 「規格、安全性與符合規範」 （第 15 頁）包含產品技術規格和安全以及符合規範資訊。 相關文件 本指南中引用了以下文件，可以將它們視為成功執行 Dell 控制器安裝和管理所需的完整文件集的組成部分： Dell PowerConnect ArubaOS 快速入門指南 Dell PowerConnect ArubaOS 使用者指南 Dell PowerConnect ArubaOS 5.0 指令行參考 聯絡 Dell 網站支援 www.dell.com 主網站 support.dell.com 支援網站 support.dell.com/manuals Dell 文件 Dell PowerConnect W-3000 系列控制器 | 安裝指南 關於本指南 |...
  • Seite 166 | 關於本指南 Dell PowerConnect W-3000 系列控制器 | 安裝指南...

  • Seite 167: 關於 Powerconnect W-3000 系列控制器

    串列控制臺埠連接器（RJ-45 轉 DB9） Dell PowerConnect ArubaOS 快速入門指南 (End User License Agreement, EULA) 最終使用者許可合約 (Safety, Environmental, and Regulatory Information, SERI) 文件 安全、環保和符合規範資訊 (Warranty and Support Information, WSI) 文件 保修和支援資訊 注意： 如果發現任何不正確、缺失或損壞的部件，請通知您的供應商。請盡可能保留包裝箱，包括原始包裝材料。必要 時，可以利用這些材料重新包裝裝置，將其退回給供應商。 Dell PowerConnect W-3000 系列控制器 | 安裝指南 關於 PowerConnect W-3000 系列控制器 |...

  • Seite 168: 型號摘要

    10/100/1000-Base-T 十億位元乙太網路埠 注意： 埠零至三是雙媒體埠，可以利用所提供的 1000Base-X 或 10/100/1000Base-T 連接。不過，1000Base-X 光纖連接優 先於 10/100/1000Base-T 銅連接。檢測到 1000Base-X 介面有鏈路時，10/100/1000Base-T 連接會被停用。 1000Base-X (SFP) 埠 有四個專用於光纖連接的 1000Base-X 組合埠，專供與 Dell SFP（迷你 GBIC）配合使用。 要購買相容的 SFP 模組，請聯絡您的 Dell 代表，以了解詳細資訊和獲得協助。 注意： Dell 對在其控制器系統內使用 Dell 光纖產品進行了測試，並支援使用這些產品。協力供應商光纖產品未經過測 試或得到支援，因此，Dell 不能保證使用協力供應商光纖產品時能夠發揮它們的正常功能。 10/100/1000Base-T 十億位元乙太網路埠 共有四個 10/100/1000Base-T 十億位元乙太網路 (RJ-45) 埠。十億位元乙太網路使用所有八條芯線，每一對...

  • Seite 169: 串列控制臺埠

    圖 4 （插孔）轉 （插頭）模組連接器轉換 RJ-45 DB-9 RJ-45 插孔 DB-9 插頭 內部連接 引腳分配 引腳分配 RJ-45 DB-9 接地 傳送資料 傳送資料 接收資料 接地 接地 傳送資料 接收資料 接收資料 方向 方向 輸入 輸入 輸出 輸出 Dell PowerConnect W-3000 系列控制器 | 安裝指南 關於 PowerConnect W-3000 系列控制器 |...

  • Seite 170: 交流電源插座

    ACT 1000Base-X 埠 活動狀態指示燈 亮（閃爍綠燈） 埠正在傳輸或接收資料 不亮 無活動 LNK/ACT 10/100/1000Base-T 埠 鏈路 /工作狀態指示燈 亮（綠燈常亮） 鏈路已建立 亮（閃爍綠燈） 埠正在傳輸或接收資料 不亮 埠上無鏈路 1000 10/100/1000Base-T 埠 介面速度指示燈 亮（綠燈常亮） 1000 Mbps 介面速度使用中 不亮 10/100 Mbps 介面速度使用中 | 關於 PowerConnect W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安裝指南...

  • Seite 171: 安裝 W-3000 系列控制器

    要將 W-3000 系列控制器安裝到 19 英吋（48.26 釐米）機架系統中： 1. 將一個機架安裝托架置於控制器一側的安裝孔上 1） 。 （請參閱圖 2. 使用三個 6-32 x 1/4 英吋十字槽沉頭螺絲和一把適用的螺絲刀將托架固定在控制器上。 3. 在控制器的對側重複以上步驟。 圖 1 機架安裝托架 W-3000 系列控制器多服務控制器 機架安裝托架（2 個） 6-32 x 1/4 英吋十字槽沉頭螺絲（6 個，每個托架 3 個） Dell PowerConnect W-3000 系列控制器 | 安裝指南 安裝 W-3000 系列控制器 |...
  • Seite 172 3） 。 （請參閱圖 6. 在裝置的前部和後部留出額外空間，以便插接電源線、網線，以及檢視 LED 狀態指示燈 3） 。 （請參閱圖 圖 3 空氣流動要求 保持暢通， 以便進氣 保持開放， 以便操作 至少 4 英吋 （10 釐米） 保持暢通， 保持開放， 以便排氣 以便操作 7. 將交流電源線（因國家而異）連接到裝置後部。 8. 將電源線的另一端插入電源插座，以通電啟動控制器。 | 安裝 W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安裝指南...

  • Seite 173: 在伺服器機架中安裝

    要將 W-3000 系列控制器部署在平面（例如桌面）上： 1. 將四個安裝橡膠墊插入裝置底部。 2. 按壓側蓋板，使其吧嗒一音效卡入到位。 3. 將裝置置於一個堅固的平面上。 初始設定與網路連接 物理安裝完成後，在控制器上執行初始設定，以組態 IP 位址和其他基本系統資訊。有關完整的詳細資訊和 說明，請參閱 ArubaOS 快速入門指南 中有關您的控制器上所安裝軟體版本的資訊。 拆卸 要將 W-3000 系列控制器從 19 英吋（48.26 釐米）機架系統上卸下： 1. 從電源插座上拔出電源線，斷開給控制器的供電。 2. 斷開與控制器相連的所有其他電纜或裝置。 3. 鬆開用於將控制器固定在貴組織機架系統上的四個機架安裝螺絲。 4. 從機架系統上卸下控制器。 Dell PowerConnect W-3000 系列控制器 | 安裝指南 安裝 W-3000 系列控制器 |...
  • Seite 174 | 安裝 W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安裝指南...

  • Seite 175: 實體規格

    W-3600：最大 60W 電源規格（AC 輸入要求） W-3200： 交流輸入電壓：約 90-264 V，通用輸入 AC 輸入電流：1.5 A 交流輸入頻率：47-63 Hz W-3400/W-3600： 交流輸入電壓：約 90-264 V，通用輸入 AC 輸入電流：2.2 A 交流輸入頻率：47-63 Hz 工作規格 工作溫度範圍：0°C 至 40°C（32°F 至 104°F） 工作濕度範圍：5% 至 95% （相對濕度） ，無冷凝 Dell PowerConnect W-3000 系列控制器 | 安裝指南 規格、安全性與符合規範 |...

  • Seite 176: 儲存規格

    FCC A 級裝置 本設備經測試證明符合 FCC 規章第 15 部分有關 A 級數位裝置的限制規定。這些限制旨在對設備在商務環 境中工作時產生的有害干擾提供合理防護。本設備可產生、使用並會發射無線射頻能量，如果不按照說明 手冊進行安裝和使用，有可能對無線電通訊產生有害的干擾。在住宅區執行本設備可能會導致有害干擾， 發生有害干擾時，使用者必須修正干擾並承擔相應的費用。 加拿大工業部 本 A 級數位裝置符合加拿大 ICES-003 標準。 Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. | 規格、安全性與符合規範 Dell PowerConnect W-3000 系列控制器 | 安裝指南...

  • Seite 177: Nom 資訊（僅墨西哥

    Dell 設備的正確處置 有關全球環境符合性以及 Dell 產品的最新資訊，請瀏覽我們的網站 www.dell.com。 歐盟 RoHS Dell 產 品 也 遵 守 歐 盟 的 2002/95/EC 號 危 害 物 質 限 用 (Restriction of Hazardous Substances, RoHS) 法令。歐盟 RoHS 限制在電氣和電子設備的生產中使用某些有害物 質。具體地講，RoHS 法令所規定的限用材料為：鉛 （包括印刷電路元件中使用的焊 料） 、鎘、汞、六價鉻及溴。某些 Dell 產品符合 RoHS 法令附錄 7 中所列的豁免規定 （關於印刷電路組件所...
  • Seite 178 2010 年 7 月 | 0510762-MU-01 Dell PowerConnect W-3000 系列控制器 | 安裝指南...
  • Seite 179 Dell PowerConnect W-3000 系列控制器 安装指南...
  • Seite 180 版权 版权所有 2010 Aruba Networks, Inc. AirWave®、Aruba Networks®、Aruba Mobility Management System®、及其它注册商标是 Aruba Networks, Inc. 的商标。Dell™、DELL™ 徽标及 PowerConnect™ 是 Dell Inc. 的商标。 版权所有 保留所有权利。本手册规格如有变动，恕不通知。 源于美国。本手册中出现的其它商标都是其各自公司的财产。 开放源代码 某些 Aruba 产品包含由第三方开发的开放源软件代码，其中包括须遵照 GNU 通用公共许可证 (General Public License, GPL)、GNU 宽通用 公共许可证 (Lesser General Public License, LGPL) 或其它开放源许可证规定使用的软件代码。可在以下站点上找到所使用的开放源代码：...
  • Seite 181 功耗 ............................17 电源规格（AC 输入要求）....................17 工作规格 ............................17 存储规格 ........................... 18 安全性及合规性..........................18 FCC A 级装置..........................18 加拿大工业部 .......................... 18 NOM 信息（仅墨西哥） ...................... 19 Dell 设备的正确处置........................19 欧盟 RoHS ..........................19 Dell PowerConnect W-3000 系列控制器 | 安装指南 目录 |...
  • Seite 182 | 目录 Dell PowerConnect W-3000 系列控制器 | 安装指南...

  • Seite 183: 关于本指南

    页）提供机架安装和安装说明。 附录 A，“规格、安全性与合规性”（第 17 页）包含产品技术规格和安全以及合规性信息。 相关文档 本指南中引用了以下文档，可以将它们视为成功执行 Dell 控制器安装和管理所需的完整文档集的组成部分： Dell PowerConnect ArubaOS 快速入门指南 Dell PowerConnect ArubaOS 用户指南 Dell PowerConnect ArubaOS 5.0 命令行参考 联系 Dell 网站支持 www.dell.com 主站点 support.dell.com 支持站点 support.dell.com/manuals Dell 文档 Dell PowerConnect W-3000 系列控制器 | 安装指南 关于本指南 |...
  • Seite 184 | 关于本指南 Dell PowerConnect W-3000 系列控制器 | 安装指南...

  • Seite 185: 关于 Powerconnect W-3000 系列控制器

    橡胶脚垫（用于桌面部署） 串行控制台端口适配器（RJ-45 转 DB9） Dell PowerConnect ArubaOS 快速入门指南 (End User License Agreement, EULA) 最终用户许可协议 (Safety, Environmental, and Regulatory Information, SERI) 文档 安全、环保和合规性信息 (Warranty and Support Information, WSI) 文档 保修和支持信息 Dell PowerConnect W-3000 系列控制器 | 安装指南 关于 PowerConnect W-3000 系列控制器 |...

  • Seite 186: 型号概览

    以太网端口 注意： 端口零至三是双介质端口，可以利用所提供的 1000Base-X 或 10/100/1000Base-T 连接。不过，1000Base-X 光纤连 接优先于 10/100/1000Base-T 铜连接。检测到 1000Base-X 接口有链路时，10/100/1000Base-T 连接会被禁用。 1000Base-X (SFP) 端口 有四个专用于光纤连接的 1000Base-X 组合端口，专供与 Dell SFP（迷你 GBIC）配合使用。 要购买兼容的 SFP 模块，请联系您的 Dell 代表，以了解详细信息和获得协助。 注意： Dell 对在其控制器系统内使用 Dell 光纤产品进行了测试，并支持使用这些产品。第三方光纤产品未经过测试或 得到支持，因此，Dell 不能保证使用第三方光纤产品时能够发挥它们的正常功能。 | 关于 PowerConnect W-3000 系列控制器...

  • Seite 187: 10/100/1000Base-T 千兆位以太网端口

    接收数据 方向 输入 输出 表 1 中列有串行控制台端口的通讯设置。 表 1 控制台终端设置 波特率 数据位 奇偶校验 停止位 流控制 9600 无 无 小心： 请勿将接入点 (Access Point, AP) 连接到串行控制台端口。串行控制台端口只兼容 RS-232 装置。不支持非 RS-232 装置，例如 AP。 Dell PowerConnect W-3000 系列控制器 | 安装指南 关于 PowerConnect W-3000 系列控制器 |...

  • Seite 188: 串行控制台端口适配器

    用。有关电源规格的详细信息，请参阅第 17 页的 “电源管理规格”。 LED 状态指示灯 表 2 系列控制器 状态指示灯 W-3000 功能 指示灯 状态 POWER（电源） 输入电源状态指示灯 亮（绿灯常亮） 通电 不亮 不通电 模块状态指示灯 亮（绿灯常亮） 装置运行中 STATUS（状态） 亮（红灯常亮） 装置出现故障 亮（黄灯常亮） 装置正在加载软件 不亮 不通电 | 关于 PowerConnect W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南...
  • Seite 189 ACT 1000Base-X 端口 活动状态指示灯 亮（闪烁绿灯） 端口正在传输或接收数据 不亮 无活动 LNK/ACT 10/100/1000Base-T 端口 链路/工作状态指示灯 亮（绿灯常亮） 链路已建立 亮（闪烁绿灯） 端口正在传输或接收数据 不亮 端口上无链路 1000 10/100/1000Base-T 端口 接口速度指示灯 亮（绿灯常亮） 1000 Mbps 接口速度使用中 不亮 10/100 Mbps 接口速度使用中 Dell PowerConnect W-3000 系列控制器 | 安装指南 关于 PowerConnect W-3000 系列控制器 |...
  • Seite 190 | 关于 PowerConnect W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南...

  • Seite 191: 安装 W-3000 系列控制器

    要将 W-3000 系列控制器安装到 19 英寸（48.26 厘米）机架系统中： 1. 将一个机架安装托架置于控制器一侧的安装孔上 1） 。 （请参阅图 2. 使用三个 6-32 x 1/4 英寸十字槽沉头螺丝和一把适用的螺丝刀将托架固定在控制器上。 3. 在控制器的对侧重复以上步骤。 图 1 机架安装托架 W-3000 系列控制器多服务控制器 机架安装托架（2 个） 6-32 x 1/4 英寸十字槽沉头螺丝（6 个，每个托架 3 个） Dell PowerConnect W-3000 系列控制器 | 安装指南 安装 W-3000 系列控制器 |...
  • Seite 192 5. 在装置的左右两侧至少留出四英寸 （10 厘米）的空间，以便气流通畅和通风 3） 。 （请参阅图 6. 在装置的前部和后部留出额外空间，以便插接电源线、网线，以及查看 LED 3） 。 状态指示灯（请参阅图 图 3 空气流动要求 保持畅通，以便进气 保持开放， 以便操作 至少 4 英寸 （10 厘米） 保持畅通， 保持开放， 以便排气 以便操作 7. 将交流电源线（因国家而异）连接到装置后部。 8. 将电源线的另一端插入电源插座，以通电启动控制器。 | 安装 W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南...

  • Seite 193: 在服务器机架中安装

    要将 W-3000 系列控制器部署在平面（例如桌面）上： 1. 将四个安装橡胶垫插入装置底部。 2. 按压侧盖板，使其吧嗒一声卡入到位。 3. 将装置置于一个坚固的平面上。 初始设置与网络连接 物理安装完成后，在控制器上运行初始设置，以配置 IP 地址和其它基本系统信息。有关完整的详细信息和 说明，请参阅 ArubaOS 快速入门指南 中有关您的控制器上所安装软件版本的信息。 拆卸 要将 W-3000 系列控制器从 19 英寸（48.26 厘米）机架系统上卸下： 1. 从电源插座上拔下电源线，断开给控制器的供电。 2. 断开与控制器相连的所有其它电缆或装置。 3. 松开用于将控制器固定在贵组织机架系统上的四个机架安装螺丝。 4. 从机架系统上卸下控制器。 Dell PowerConnect W-3000 系列控制器 | 安装指南 安装 W-3000 系列控制器 |...
  • Seite 194 | 安装 W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南...

  • Seite 195: 实体规格

    W-3600：最大 60W 电源规格（AC 输入要求） W-3200： 交流输入电压：约 90-264 V，通用输入 AC 输入电流：1.5 A 交流输入频率：47-63 Hz W-3400/W-3600： 交流输入电压：约 90-264 V，通用输入 AC 输入电流：2.2 A 交流输入频率：47-63 Hz 工作规格 工作温度范围：0°C 至 40°C（32°F 至 104°F） 工作湿度范围：5% 至 95% （相对湿度） ，无冷凝 Dell PowerConnect W-3000 系列控制器 | 安装指南 规格、安全性与合规性 |...

  • Seite 196: 存储规格

    FCC A 级装置 本设备经测试证明符合 FCC 规章第 15 部分有关 A 级数字装置的限制规定。这些限制旨在对设备在商务环 境中工作时产生的有害干扰提供合理防护。本设备可产生、使用并会发射无线射频能量，如果不按照说明手 册进行安装和使用，有可能对无线电通讯产生有害的干扰。在住宅区运行本设备可能会导致有害干扰，发生 有害干扰时，用户必须纠正干扰并承担相应的费用。 加拿大工业部 本 A 级数字装置符合加拿大 ICES-003 标准。 Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. | 规格、安全性与合规性 Dell PowerConnect W-3000 系列控制器 | 安装指南...

  • Seite 197: Nom 信息（仅墨西哥

    Dell 设备的正确处置 有关全球环境符合性以及 Dell 产品的最新信息，请访问我们的网站 www.dell.com。 欧盟 RoHS Dell 产 品 也 遵 守 欧 盟 的 2002/95/EC 号 危 害 物 质 限 用 (Restriction of Hazardous Substances, RoHS) 法令。欧盟 RoHS 限制在电气和电子设备的生产中使用某些有害物 质。具体地讲， RoHS 法令所规定的限用材料为：铅 （包括印刷电路组件中使用的焊 料） 、镉、汞、六价铬及溴。某些 Dell 产品符合 RoHS 法令附录 7 中所列的豁免规定 （关于印刷电路组件所...
  • Seite 198 2010 年 7 月 | 0510762-MU-01 Dell PowerConnect W-3000 系列控制器 | 安装指南...
  • Seite 199 PowerConnect Dell Kontroler Seri W-3000 Panduan Instalasi...
  • Seite 200 © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, dan merek terdaftar lainnya adalah merek dagang Aruba Networks, Inc. Dell™, logo DELL™, dan PowerConnect™ adalah merek dagang Dell Inc. Hak cipta dilindungi undang-undang. Spesifikasi dalam manual ini dapat berubah sewaktu-waktu tanpa pemberitahuan.
  • Seite 201 Kepatuhan Peraturan dan Keselamatan ..................18 Perangkat Kelas A FCC......................18 Industry Canada........................18 Informasi NOM (Meksiko Saja)....................19 Cara Membuang Peralatan Dell yang Benar................19 RoHS Uni Eropa......................... 19 Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi Isi |...
  • Seite 202 | Isi Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi...

  • Seite 203: Tentang Panduan

    Dokumen Terkait Dokumen berikut ini dirujuk dalam panduan ini dan dipandang sebagai komponen kumpulan dokumentasi lengkap yang diperlukan agar dapat memasang dan mengelola Kontroler Dell: Panduan Mulai Cepat ArubaOS PowerConnect Dell Panduan Pengguna PowerConnect Dell ArubaOS Rujukan Baris Perintah PowerConnect Dell ArubaOS 5.0...
  • Seite 204 | Tentang Panduan Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi...

  • Seite 205: Bab 1

    W-3600 mampu mendukung hingga 128 Titik Akses eksternal yang terhubung ke kampus. Catatan: Lisensi Titik Akses yang berkaitan dengan fitur dihitung masing-masing dan merupakan lisensi terpisah dari lisensi upgrade Titik Akses. Hubungi perwakilan Dell untuk menanyakan perincian lengkap mengenai pilihan lisensi perangkat lunak dan kapasitas dukungan.

  • Seite 206: Ikhtisar Model

    Untuk membeli modul SFP yang kompatibel, hubungi wiraniaga penjualan Dell untuk memperoleh perincian dan bantuan. Catatan: Dell menguji dan mendukung optik Dell dalam sistem kontrolernya. Optik pihak ketiga tidak diuji atau didukung; maka Dell tidak menjamin optik pihak ketiga akan berfungsi dengan benar.

  • Seite 207: Port Ethernet 10/100/1000Base-T Gigabit

    Perangkat non-RS-232, seperti Titik Akses, tidak didukung. Adaptor Port Konsol Serial Adaptor modular dapat digunakan untuk mengonversi konektor (perempuan) RJ-45 menjadi konektor (laki-laki) DB9. Rujuklah Gambar 4 untuk melihat perincian lengkap. Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi Tentang Kontroler Seri W-3000 PowerConnect |...

  • Seite 208: Soket Daya Ac

    Perangkat gagal Hidup (Kuning Terus) Perangkat sedang memuat perangkat lunak Mati Tak ada daya Port LNK 1000Base-X Indikator Status Hidup (Hijau Terus) Sambungan telah terjadi Sambungan | Tentang Kontroler Seri W-3000 PowerConnect Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi...
  • Seite 209 Tak ada sambungan di port Port 1000 10/100/1000Base-T Indikator Kecepatan Hidup (Hijau Terus) Kecepatan antarmuka 1000 Mbps Antarmuka sedang digunakan Mati Kecepatan antarmuka 10/100 Mbps sedang digunakan Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi Tentang Kontroler Seri W-3000 PowerConnect |...
  • Seite 210 | Tentang Kontroler Seri W-3000 PowerConnect Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi...

  • Seite 211: Bab 2

    Bab 2 Memasang Kontroler Seri W-3000 Alat dan peralatan berikut ini diperlukan untuk memasang PowerConnect Kontroler Seri W-3000 Dell: Braket Dudukan Rak (x2, tidak digunakan untuk instalasi di atas meja) Obeng yang Sesuai Kabel Listrik AC (berbeda tiap negara) Peringatan: Sebelum melakukan prosedur berikut, bacalah petunjuk keselamatan yang menyertai kontroler.
  • Seite 212 5. Sisakan ruang minimal empat inci (10 cm) di sisi kiri dan kanan unit untuk ventilasi dan aliran udara yang baik (lihat Gambar 6. Sisakan ruang tambahan di depan dan belakang unit untuk mengakses kabel listrik, kabel jaringan, dan indikator status LED (lihat Gambar | Memasang Kontroler Seri W-3000 Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi...

  • Seite 213: Pemasangan Di Rak Server

    9. Colokkan ujung kabel listrik satunya ke stopkontak listrik untuk memberi listrik kepada kontroler. Catatan: Kontroler Seri W-3000 tidak memiliki sakelar hidup/mati. Listrik ke unit dikendalikan dengan mencolokkan (atau mencabut) steker kabel listrik ke stopkontak. Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi Memasang Kontroler Seri W-3000 |...

  • Seite 214: Penempatan Di Atas Meja

    2. Cabut kabel atau perangkat lain yang terpasang pada kontroler. 3. Kendurkan keempat sekrup dudukan rak yang menempelkan kontroler pada sistem rak organisasi. 4. Keluarkan kontroler dari sistem rak. | Memasang Kontroler Seri W-3000 Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi...

  • Seite 215: Spesifikasi, Keselamatan & Kepatuhan

    Arus Masukan AC: 2,2 A Frekuensi Masukan AC: 47-63 Hz Spesifikasi Operasi Kisaran Suhu Operasi: 0°C sampai 40°C (32°F sampai 104°F) Kisaran Kelembapan Operasi: 5% sampai 95% (Kelembapan Relatif), non-kondensasi Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi Spesifikasi, Keselamatan & Kepatuhan |...

  • Seite 216: Spesifikasi Penyimpanan

    Kisaran Kelembapan Penyimpanan: 5% sampai 95% (RH), non-kondensasi Kepatuhan Peraturan dan Keselamatan Dell menyediakan dokumen multi-bahasa yang mengandung pembatasan yang berbeda tiap negara dan informasi keselamatan dan peraturan tambahan untuk semua produk perangkat keras Dell. Dokumen Informasi Keselamatan, Lingkungan, dan Peraturan Seri W PowerConnect Dell disertakan dengan produk ini.

  • Seite 217: Informasi Nom (Meksiko Saja)

    Frekuensi: 47-63 Hz Konsumsi arus: 2,2 A Cara Membuang Peralatan Dell yang Benar Untuk membaca informasi terbaru tentang Kepatuhan Lingkungan Global dan produk Dell, lihat situs web kami di www.dell.com. RoHS Uni Eropa Produk Dell juga mematuhi Arahan tentang Pembatasan Zat Berbahaya Uni Eropa 2002/95/EC (RoHS).
  • Seite 218 Juli 2010 | 0510762-MU-01 Kontroler Seri W-3000 PowerConnect Dell | Panduan Instalasi...
  • Seite 219 Dell PowerConnect ‫בקר‬ W-3000 Series ‫מדריך התקנה‬...
  • Seite 220 . ‫אחרים יוצרת הסכמה מוחלטת של חבות על-ידי אדם פרטי או ארגון אלה עבור פעולה זו ושיפוי, במלואו, של‬ ‫של ספקי‬ ‫מפני מפני פעולות חוקיות כלשהן וכולן העשויות להינקט נגדה בהתייחס להפרה של זכויות יוצרים מטעם‬ Aruba Networks, Inc .‫ספקים אלה‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ 2010 ‫-2670150 | יולי‬MU01...
  • Seite 221 ‫מפרטי ניהול חשמל‬ ‫צריכת חשמל‬ (AC ‫מפרטי חשמל )דרישות כניסת‬ ‫מפרטי תפעול‬ ‫מפרטי אחסון‬ ‫תאימות לבטיחות ולתקינה‬ FCC Class A Device Dell ‫דרך נאותה להשלכת ציוד‬ ‫ של האיחוד האירופי‬RoHS | ‫תכולה‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬...
  • Seite 222 ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ ‫| תכולה‬...
  • Seite 223 Dell PowerConnect ArubaOS User Guide Dell PowerConnect ArubaOS 5.0 Command Line Reference Dell ‫יצירת קשר עם‬ ‫תמיכה באמצעות אתר אינטרנט‬ www.dell.com ‫אתר ראשי‬ support.dell.com ‫אתר תמיכה‬ support.dell.com/manuals Dell ‫תיעוד של‬ | ‫סקירה כללית על המדריך‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬...
  • Seite 224 ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ ‫| סקירה כללית על המדריך‬...
  • Seite 225 RJ-45 Dell PowerConnect ArubaOS Quick Start Guide ) ‫הסכם רישייון למשתמש קצה‬ EULA (SERI) ‫מסמך מידע בנושא בטיחות, סביבה ותקינה‬ (WSI) ‫מסמך מידע בנושא אחריות ותמיכה‬ | PowerConnect W-3000 Series ‫התקנת בקרי‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬...
  • Seite 226 ‫כדי לרכוש מודולים תואמים של‬ Dell ‫ במסגרת מערכות הבקר שלהם. האופטיות של צד שלישי אינה נבדקת או נתמכת. לפיכך‬Dell optics -‫ בודקת ותומכת ב‬Dell :‫הערה‬ .‫ אינה מבטיחה פונקציונליות נאותה של אופטיות צד שלישי‬Dell ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬...
  • Seite 227 .‫דוגמת נקודות גישה, אינם נתמכים‬ ‫מתאם יציאת מסוף טורית‬ :‫ )זכר(. לקבלת פרטים מלאים, עיין ב‬DB9 ‫ )נקבה( למחבר‬RJ-45 ‫מתאם מודולרי שיכול לשמש להמרת מחבר‬ .4 ‫איור‬ | PowerConnect W-3000 Series ‫התקנת בקרי‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬...
  • Seite 228 (‫פועל )אדום יציב‬ ‫ההתקן טוען תוכנה‬ (‫פועל )כתום יציב‬ ‫לא מופעל‬ ‫כבוי‬ ‫הקישור נוצר‬ (‫פועל )ירוק יציב‬ ‫מחוון מצב קישור‬ LNK 1000Base-X ‫יציאות‬ ‫אין קישור ביציאה‬ ‫כבוי‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ PowerConnect W-3000 Series ‫| התקנת בקרי‬...
  • Seite 229 (‫פועל )ירוק מהבהב‬ ‫נתונים‬ ‫אין קישור ביציאה‬ ‫כבוי‬ Mbps 1000 ‫מהירות ממשק‬ (‫פועל )ירוק יציב‬ ‫מחוון מהירות ממשק‬ 1000 ‫יציאות‬ ‫בשימוש‬ 10/100/1000Base-T Mbps 10/100 ‫מהירות ממשק‬ ‫כבוי‬ ‫בשימוש‬ | PowerConnect W-3000 Series ‫התקנת בקרי‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬...
  • Seite 230 ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ PowerConnect W-3000 Series ‫| התקנת בקרי‬...
  • Seite 231 ‫הנח את זווית ההרכבה במעמד על חורי ההרכבה בצד אחד של הבקר )ראה את‬ ‫הברג בעזרת מברג מתאים את הזווית לבקר עם שלושה בורגי ראש שטוח של פיליפס‬ 6-32 x 1/4" .‫. 3 חזור על השלבים בצד השני של הבקר‬ ‫התקנת בקרי‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ W-3000 Series...
  • Seite 232 .(3 ‫איור‬ ‫)ראה את‬ ‫. 6 השאר מרווח נוסף בחזית ובחלק האחורי של היחידה כדי לגשת לכבלי חשמל, כבלי רשת, ונוריות מחווני מצב‬ .(3 ‫איור‬ ‫)ראה את‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ ‫| התקנת בקרי‬ W-3000 Series...
  • Seite 233 .‫. 9 חבר את הקצה השני של כבל החשמל לשקע חשמל כדי לספק חשמל ליחידה‬ ‫ אין מתג הפעלה/כיבוי. שליטה בחשמל המסופק לבקר מתבצעת על-ידי חיבור )או ניתוק( תקע החשמל‬W-3000 Series ‫הערה: לבקרי‬ .‫שעל הכבל לשקע חשמל‬ ‫התקנת בקרי‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ W-3000 Series...
  • Seite 234 .‫. 2 נתק את כל הכבלים או ההתקנים האחרים שמחוברים לבקר‬ .‫. 3 שחרר את ארבעת בורגי המרכב שמחברים את הבקר למערכת המעמד של הארגון‬ .‫. 4 הסר את הבקר ממערכת המעמד‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ ‫| התקנת בקרי‬ W-3000 Series...
  • Seite 235 90-264 V ▪ ‫זרם כניסת‬ A 2.2 ▪ ‫תדר כניסת‬ 47-63 Hz ‫מפרטי תפעול‬ ‫מעלות צלזיוס‬ ‫עד‬ :‫טווח טמפרטורת הפעלה‬ ‫לחות יחסית, ללא עיבוי‬ ‫עד‬ :‫טווח לחות הפעלה‬ | ‫מפרטים, בטיחות והתאמה‬ ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬...

  • Seite 236: Industry Canada

    .‫זה על המשתמש לתקן את ההפרעה על חשבונו‬ Industry Canada .‫הקנדי‬ -‫זה תואם ל‬ ‫מתקן דיגיטלי‬ ICES-003 Class A Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ ‫| מפרטים, בטיחות והתאמה‬...
  • Seite 237 Hz ‫תדירות‬ 47-63 :‫צריכת זרם‬ 2.2 A Dell ‫דרך נאותה להשלכת ציוד‬ ‫, ראה את אתר האינטרנט שלנו בכתובת‬Dell ‫למידע המעודכן ביותר על תאימות סביבתית גלובלית ומוצרי‬ www.dell.com ‫ של האיחוד האירופי‬RoHS -‫תואמים גם ל‬ ‫מוצרי‬ EU Restriction of Hazardous Substances Directive 2002/95/ Aruba ‫מגביל...
  • Seite 238 ‫ | מדריך התקנה‬Dell PowerConnect W-3000 Series ‫בקר‬ ‫| מפרטים, בטיחות והתאמה‬...

Diese Anleitung auch für:

Powerconnect w-3200Powerconnect w-3600Powerconnect w-3400

Inhaltsverzeichnis
