Quick Start /

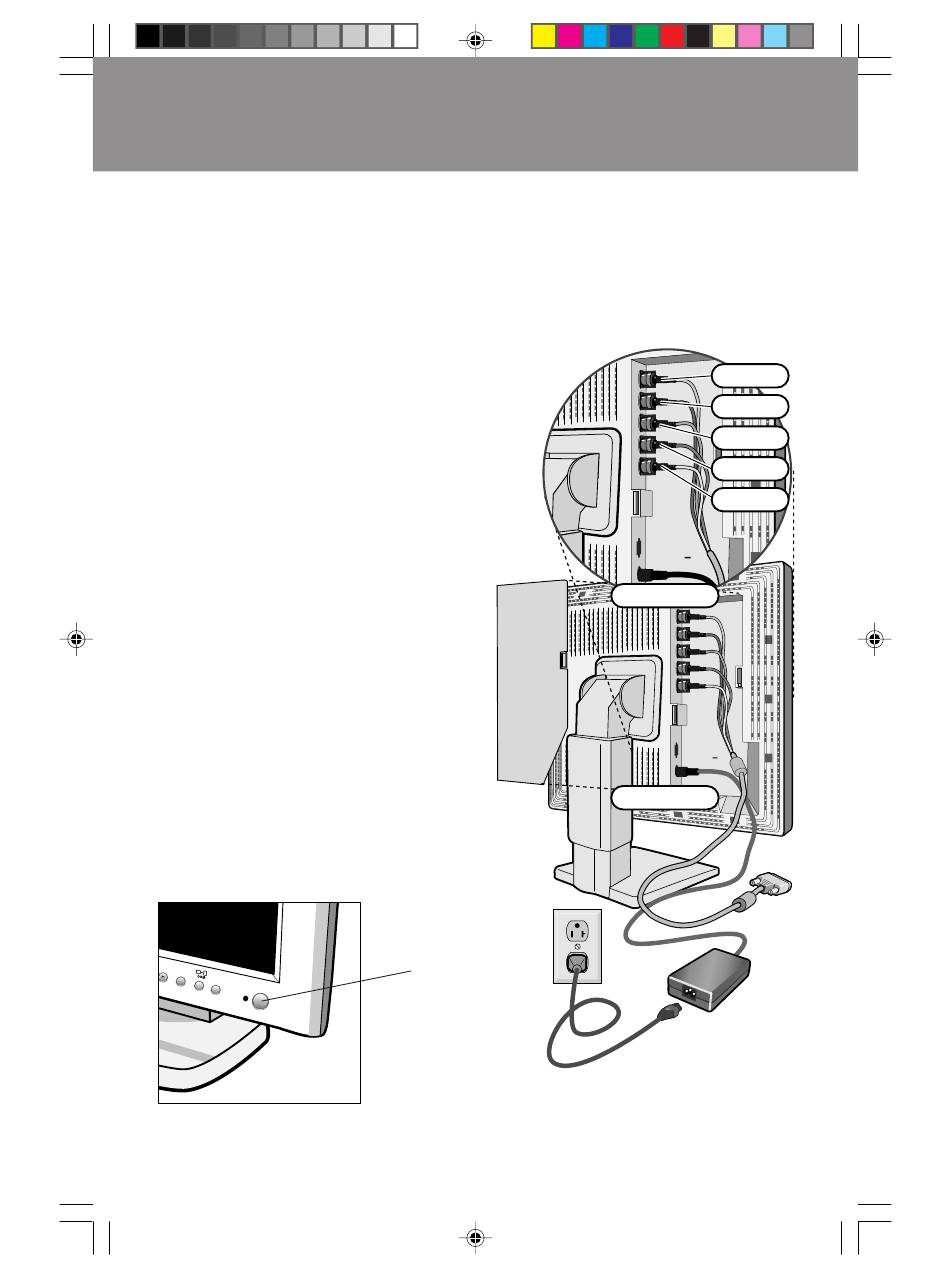

3. Schließen Sie das BNC-Kabel an die entsprechenden Buchsen an der Rückseite des Monitors an.
Schließen Sie das rote BNC-Kabel an die mit R gekennzeichnete, das grüne BNC-Kabel an die mit
G(/SYNC) und das blaue BNC-Kabel an die mit B gekennzeichnete Anschlußbuchse des Monitors
an. Falls Sie einen vierten BNC-Anschluß (Composite Sync) benötigen, verwenden Sie die mit HS/
CS gekennzeichnete BNC-Buchse am Monitor. Wenn Sie einen fünften BNC-Anschluß (Vertical
Sync) benötigen, verwenden Sie die mit VS gekennzeichnete BNC-Buchse am Monitor (Abbildung
C.1). Schließen Sie das andere Ende an den Computer an. Der Anschluß an einen PC ist in
(Abbildung A.2) ersichtlich, der Anschluß an einen Macintosh in (Abbildung B.2).
ANMERKUNG: Falsche Kabelverbindungen können zu Fehlfunktion
führen oder Displaykomponenten beschädigen.
4. Schließen Sie das Wechselstrom-Adapterkabel an den Monitor
an (Abbildung D.1).
5. Schließen Sie ein Ende des Netzkabels an den Wechselstrom
adapter an und stecken Sie das andere Ende in die
Steckdose (Abbildung E.1).
6. Schalten Sie den Monitor (Abbildung F.1) und den
Computer ein.
7. Um die Installation Ihres MultiSync
abzuschließen:
A. Stellen Sie die Auflösung auf 1280 x 1024 @ 60 Hz ein.
ANMERKUNG: Im Kapitel „Verweise" des vorliegenden
Benutzerhandbuchs finden Sie nähere Informationen darüber, wie
Sie die Windows ® 95/98-INF-Datei für Ihren
MultiSync ® LCD ™ Monitor herunterladen können.
1810
B. Verwenden Sie die folgenden OSM
• Auto Adjust Contrast
• Auto Adjust
ANMERKUNG: Um die Installation Ihres MultiSync Monitors
abzuschließen, ist es unter Umständen erforderlich, daß
die Einstellungen für H/V Position und Image Adjust
H. Size/Fine manuell angepaßt werden. Eine ausführliche
Beschreibung dieser OSM-Einstellungen entnehmen Sie
bitte dem Abschnitt „Bedienungselemente" des
vorliegenden Benutzerhandbuchs.
8. Nähere Informationen zur Installation und zur
Verwendung dieser Software finden Sie in dem im Paket
mit der Pivot Software-CD enthaltenen Benutzerhandbuch.
ANMERKUNG: Falls Probleme auftauchen, lesen Sie bitte im
Kapitel „Fehlerbehebung" des vorliegenden Benutzerhandbuchs
nach.
Abbildung F.1
78133813.wpc
Fortsetzung
LCD-Monitors
™
-Funktionen:
™
Netzschalter
56
58
R
G(/SYNC)
B
HS/CS
VS
Abbildung C.1
Abbildung D.1
Abbildung E.1
