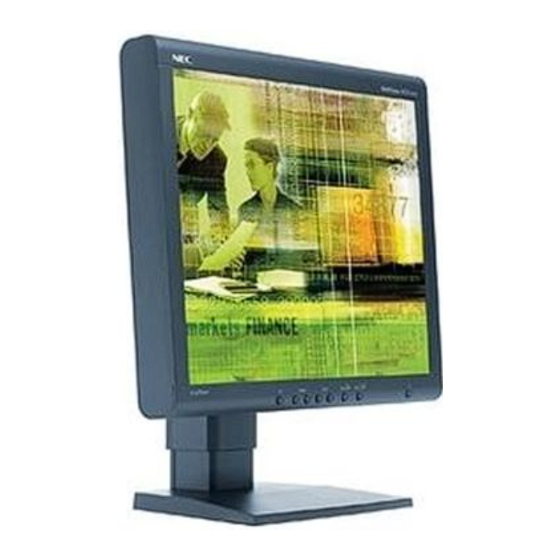

NEC MultiSync LCD1850X Bedienerhandbuch
Verwandte Anleitungen für NEC MultiSync LCD1850X
Inhaltszusammenfassung für NEC MultiSync LCD1850X

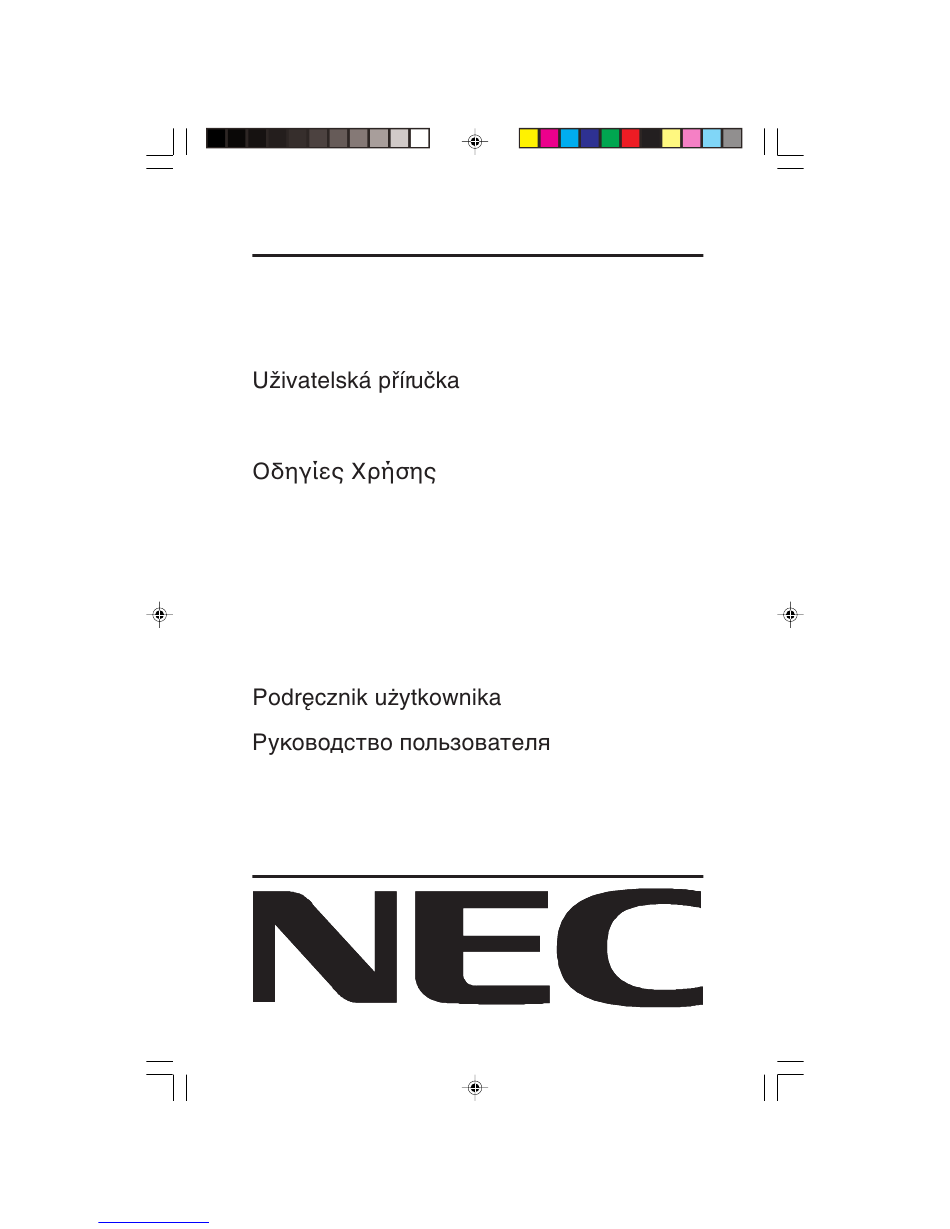

- Seite 1 MultiSync LCD1850X User’s Manual Bedienerhandbuch Manual del usuario Manuel Utilisateur Manuale utente Gebruikershandleiding Kullan∂c∂ Klavuzu 00Cover_all.p65 2/4/01, 3:39 pm Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 00Cover_all.p65 2/4/01, 3:39 pm Downloaded from www.Manualslib.com manuals search engine...
- Seite 10 English âesky Deutsch Ελληνικά Español Français Italiano Nederlands Polski Русский Türkçe 01b_XChapterOpener 2/4/01, 3:39 pm Downloaded from www.Manualslib.com manuals search engine...
- Seite 11 01b_XChapterOpener 2/4/01, 3:39 pm Downloaded from www.Manualslib.com manuals search engine...
- Seite 48 Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. Wird der MultiSync LCD1850X in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zuge- lassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.
- Seite 49 Inhalt Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync LCD1850X mit verstellbarem Fuß • Netzkabel • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A) • Signalkabel (Kabel von DVI-D auf DVI-D) • Bedienungsanleitung •...
- Seite 50 Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-D- auf-DVI-D-Signalkabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-A-Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2).
- Seite 51 Beschreibung der OSM-Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung dieser Bedienungsanleitung. HINWEIS: Installation und Benutzung der Software werden im Benutzerhandbuch beschrieben, das sich in der Hülle mit der NEC LCD-Installationssoftware-CD befindet. Abbildung A.1 Abbildung A.2 Macintosh-Kabel- adapter (nicht mitgeliefert) Für die Modelle Macintosh G3...
- Seite 52 Eingang1 Eingang2 Abbildung D.1 Abbildung C.1 Vacation-Schalter Netzschalter Abbildung E.1 Deutsch-5 03_German_innen 2/4/01, 3:39 pm Downloaded from www.Manualslib.com manuals search engine...
- Seite 53 Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). Bildschirmdrehung Vor dem Drehen muss der Bildschirm in die höchste Position gehoben werden, damit er nicht gegen den Tisch stößt und Sie sich die Finger nicht...
- Seite 54 5. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen. HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Abbildung RL.1 Abbildung R.1 Abbildung TS.1 Deutsch-7 03_German_innen 2/4/01, 3:39 pm Downloaded from www.Manualslib.com manuals search engine...
- Seite 55 Abbildung S.1 Abbildung S.4 Abbildung S.2 Abbildung S.3 Vorsicht: Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.
- Seite 56 Bedienelemente OSM-Steuerungen (On-Screen-Manager) Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktionen: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten ( , , -, +) drücken. Zum Wechseln des DVI/D-SUB-Signaleingangs drücken Sie die Taste NEXT. Mit der Taste RESET können Sie die Darstellung des OSM-Menüs zwischen Hoch- und Querformat umschalten.
- Seite 57 Helligkeit-/Kontrast-Steuerungen HELLIGKEIT Bild- und Hintergrundhelligkeit des Bildschirms anpassen. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOM. EINST (nur analoger Eingang) Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. Automatische Einstellung (nur analoger Eingang) Stellt Bildposition, Bildbreite und Optimierung automatisch ein.
- Seite 58 R,Y (Ge), G (Gn), C, B, M, S Hier können die Werte für die Farben Rot, Gelb, Grün, Cyan, Blau, Magenta und die Sättigung erhöht oder verringert werden. Die Änderungen der Farben sind auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).
- Seite 59 SEITENVERM Das Bild wird vergrößert, ohne das Seitenverhältnis zu ändern. Die Bilddarstellung wird nicht erweitert. ANWENDER (nur für den digitalen Eingang und die Auflösung 1280 x 1024) Wählen Sie einen von sieben Expansionsmodi. In diesem Modus ist die Auflösung gegebenenfalls gering und der Bildschirm enthält leere Bereiche.
- Seite 60 AUSWAHL BEI DVI Diese Funktion dient der Auswahl des DVI-Eingangs- modus. Nachdem diese Einstellung geändert wurde, muss der Computer neu gestartet werden. DIGITAL DVI-Digitaleingang ist verfügbar. ANALOG DVI-Analogeingang ist verfügbar. Hilfsfunktionen 2 SPRACHAUSWAHL Die OSM-Menüs sind in sieben Sprachen verfügbar. OSMPOSITION Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll.
- Seite 61 AUFLÖSUNGSANZEIGE Die optimale Auflösung beträgt 1280 x 1024 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1280 x 1024 Pixel verwendet wird. WERKSEINSTELLUNG Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt.
- Seite 62 AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden.
-
Seite 63: Einsatzempfehlungen
Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS: • ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. - Seite 64 • Knicken Sie das Netzkabel nicht. • Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen. • Decken Sie die Lüftungsschlitze des Monitors nicht ab. • Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist. • Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.
- Seite 65 • Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert. • Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.
- Seite 175 Polski-20 09_polish_innen 2/4/01, 3:53 pm Downloaded from www.Manualslib.com manuals search engine...
- Seite 212 xx_Back 2/4/01, 3:41 pm Downloaded from www.Manualslib.com manuals search engine...
- Seite 213 Printed in Japan 7A812191 xx_Back 2/4/01, 3:41 pm Downloaded from www.Manualslib.com manuals search engine...
