Mise en marche rapide

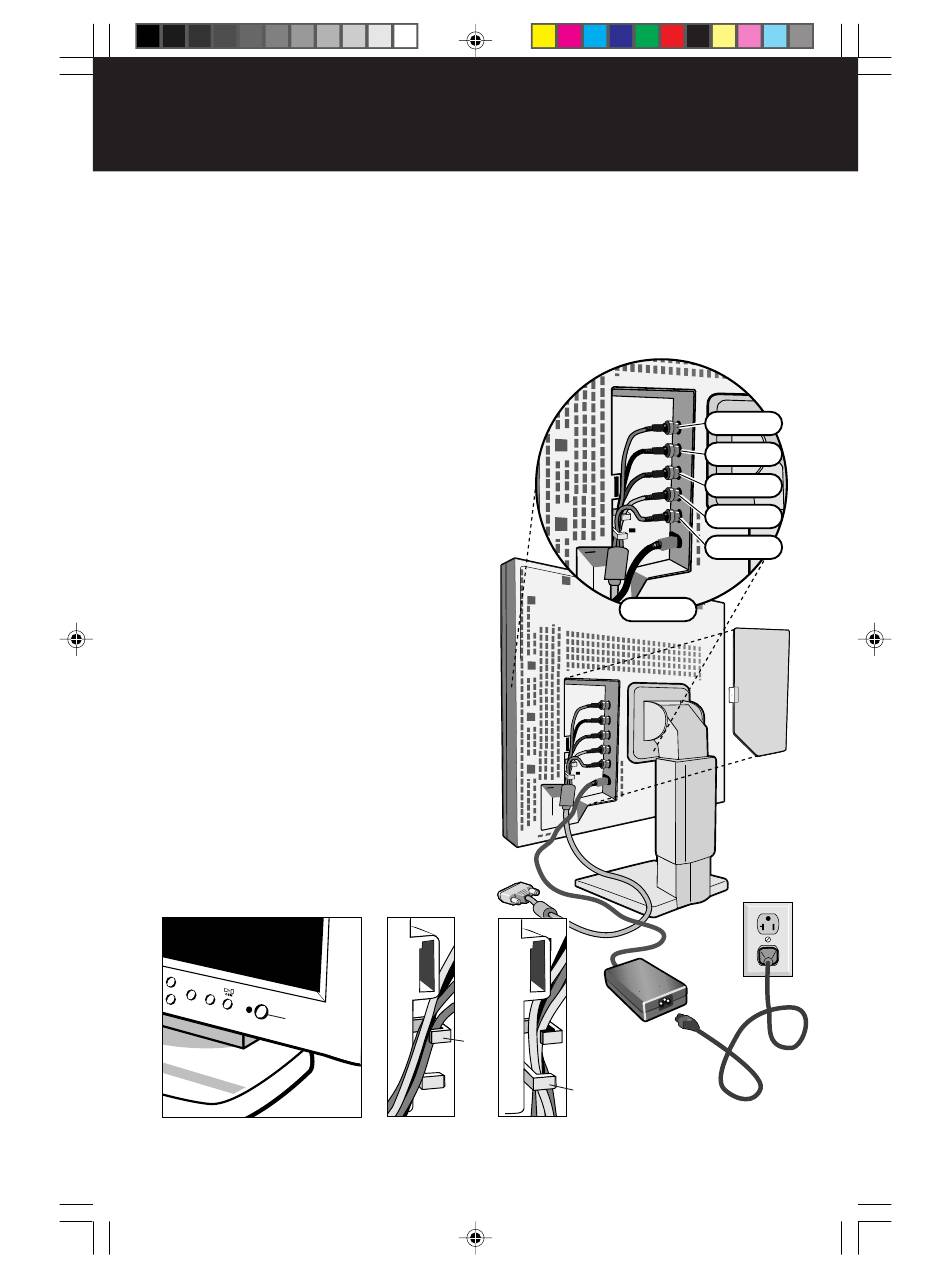

3. Retirez le cache-connecteurs au dos du moniteur (Figure I.1). Branchez le câble BNC et le câble
de l'adaptateur CA aux connecteurs appropriés à l'arrière du moniteur. Branchez le câble BNC
bleu dans le connecteur marqué B, le câble BNC vert dans le connecteur marqué G/Sync et le
câble BNC rouge dans le connecteur marqué R à l'arrière du moniteur. Si vous avez besoin
d'un quatrième connecteur BNC (Composite Sync), branchez-le dans le connecteur marqué
HS/CS. Si vous avez besoin d'un cinquième connecteur BNC (Vertical Sync), branchez-le dans
le connecteur marqué VS (Figure I.1). Branchez le connecteur VGA à 15 broches dans le câble
BNC sous l'attache A (Figure J.1A). Branchez ensuite le connecteur VGA à 15 broches au
câble BNC sous l'attache B (Figure J.1B). Replacez le cache-connecteurs.
NOTA : Une mauvaise connexion des câbles peut nuire au
fonctionnement, endommager l'affichage et nuire à
la qualité de l'affichage du module LCD et/ou
réduire la durée de vie utile du module.
4. Connectez une extrémité du câble d'alimentation
sur l'adaptateur CA et l'autre extrémité sur la
prise de secteur (Figure K.1).
5. Mettez le moniteur (Figure L.1) et l'ordinateur
sous tension.
6. Pour conclure l'installation du moniteur MultiSync LCD :
A. Réglez la résolution d'affichage à
1280 x 1024 et 60 Hz.
NOTA : Pour des informations sur le téléchargement
du fichier INF Windows
moniteur MultiSync, consultez la section
Références de ce manuel.
B. Utilisez les commandes OSM
• Contraste automatique
• Réglage automatique
• Réglage image – Fin
NOTA : Le réglage manuel des positions H./V. et des
réglages image Format H./Fin peut être
nécessaire pour conclure l'installation du
moniteur MultiSync. Pour une description
complète de ces commandes OSM, consultez
la section Commandes de ce manuel.
7. Reportez-vous au manuel de l'utilisateur inclus
avec le du CD NEC LCD logiciel d'installation pour
l'installation et l'utilisation de ce logiciel.
NOTA : En cas de problème, consultez la section
Dépannage de ce manuel.
Bouton
d'alimentation
Figure L.1
78133813.wpc
95/98 pour le
®
suivantes :
MC
Clip
A
Figure J.1A Figure J.1B
32
34
(suite)
HS/CS
VS
R
G(/SYNC)
B
Figure I.1
Figure K.1
Clip
B
