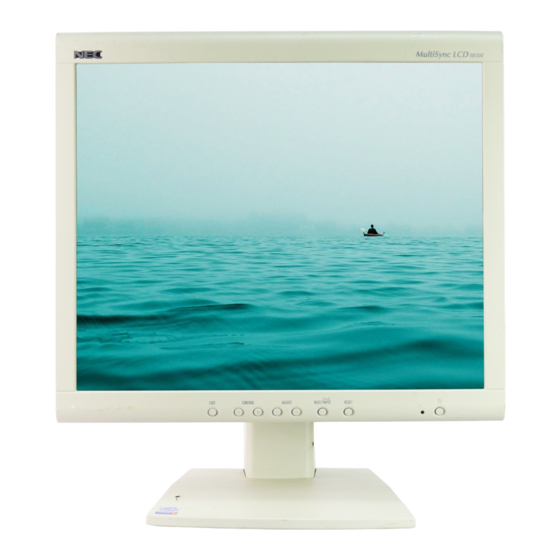

Inhaltszusammenfassung für NEC MultiSync LCD1850E

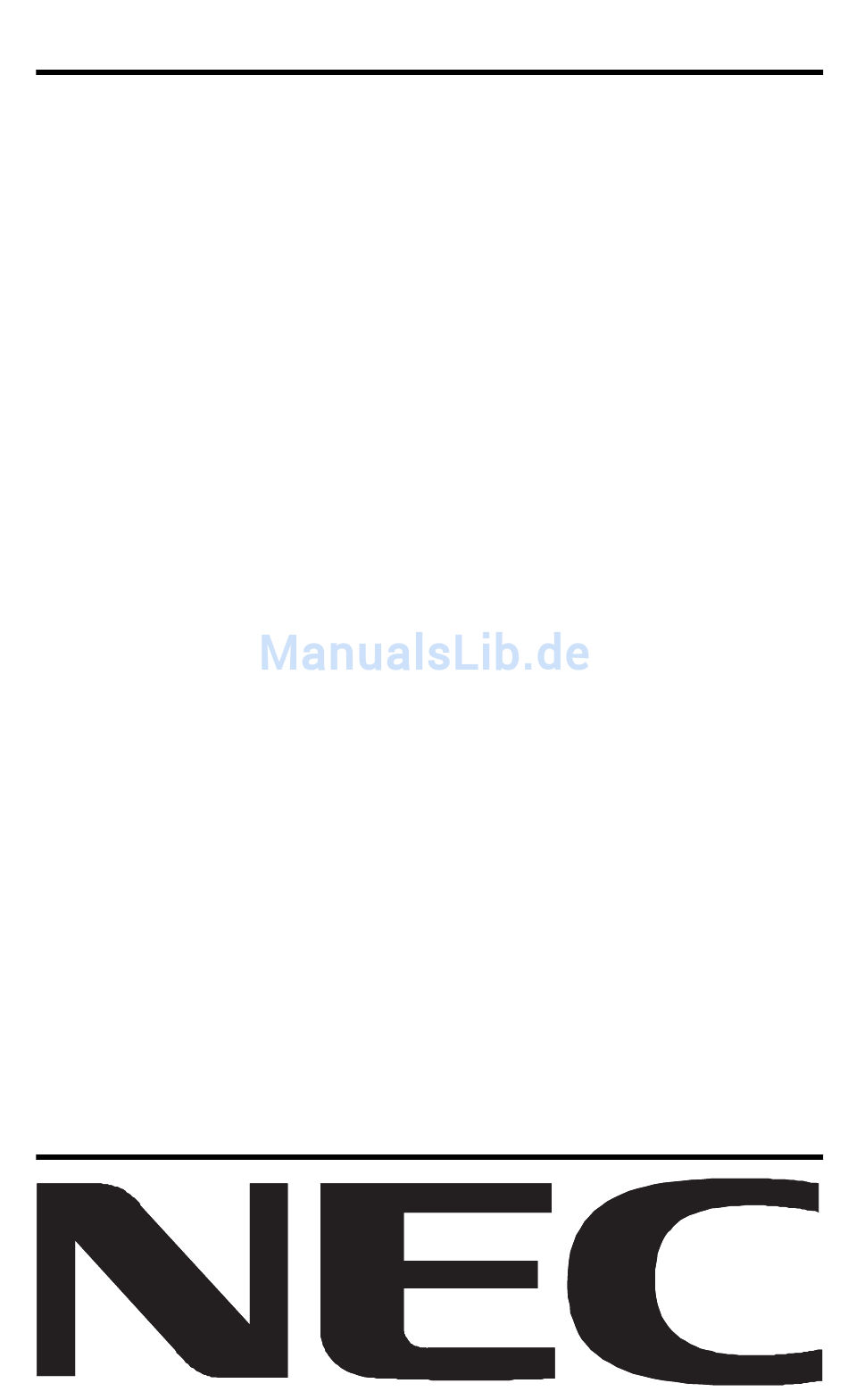

- Seite 1 MultiSync LCD1850E Bedienerhandbuch...
- Seite 2 Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. Wird der MultiSync LCD1850E in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.
- Seite 3 EG-Direktive 73/23/EG: – EN 60950 EG-Direktive 89/336/EG: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 und mit folgendem Siegel gekennzeichnet sind: NEC-Mitsubishi Electric Visual Systems, Corp. MS Shibaura Bldg., 13-23, Shibaura 4-chome, Minato-Ku, Tokyo 108-0023, Japan Deutsch-2...
-
Seite 4: Für Kunden In Den Usa Und In Kanada
Canadiens selon CAN/CSA C22.2 No. 950. FCC-Hinweis 1. Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync LCD1850E, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. (1) Das Netzkabel muss in den USA zugelassen sein, den dortigen Sicherheitsstandards entsprechen und folgende Bedingungen erfüllen. -
Seite 5: Konformitätserklärung
Display of America, Inc. Adresse: 1250 N. Arlington Heights Road Itasca, Illinois 60143-1248 Telefon: (630)467-3000 Produkttyp: Computermonitor Geräteklassifizierung: Peripheriegerät der Klasse B Modell: MultiSync LCD1850E Wir erklären hiermit, dass das oben angegebene Gerät den technischen Standards der FCC-Richtlinien entspricht. Deutsch-4... - Seite 6 Inhalt Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync LCD1850E mit verstellbarem Fuß • Netzkabel • Signalkabel • Bedienungsanleitung • NEC LCD Installationssoftware, Bedienungsanleitung und andere hilfreiche Dateien. Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.
- Seite 7 Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. PC: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Mac: Schließen Sie den MultiSync-Macintosh-Kabeladapter an den Computer an (Abbildung B.1).
- Seite 8 Beschreibung der OSM-Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung dieser Bedienungsanleitung. HINWEIS: Installation und Benutzung der Software werden im Benutzerhandbuch beschrieben, das sich in der Hülle mit der NEC LCD-Installationssoftware-CD befindet. Abbildung A.1 Macintosh-Kabel- adapter (nicht mitgeliefert) Für die Modelle Macintosh G3...
- Seite 9 Eingang1 Eingang2 Netzkabelabdeckung Netzkabel Abbildung C.1 Vacation-Schalter Netzschalter Abbildung D.1 Deutsch-8...
-
Seite 10: Neigen Und Schwenken
Neigen und Schwenken Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn nach Bedarf (Abbildung TS.1). Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor: 1. Ziehen Sie alle Kabel ab. 2. - Seite 11 Abbildung S.1 Abbildung S.4 Abbildung S.2 Abbildung S.3 Vorsicht: Verwenden Sie die Originalschrauben (4 Stück) für die Montage, um Beschädigungen des Monitors und des Ständers zu vermeiden. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.
-
Seite 12: Osm-Steuerungen (On-Screen-Manager)
Bedienelemente OSM-Steuerungen (On-Screen-Manager) Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktion: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten ( , , -, +) drücken. Drücken Sie die Taste NEXT, um den Signaleingang zu wechseln. HINWEIS: Das OSM-Menü... - Seite 13 Helligkeit-/Kontrast-Steuerungen HELLIGKEIT Bild- und Hintergrundhelligkeit des Bildschirms anpassen. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOM. EINST Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. Automatische Einstellung Stellt Bildposition, Bildbreite und Optimierung automatisch ein. Position LINKS/RECHTS Steuert die horizontale Bildposition im Anzeigebereich des LCD.
- Seite 14 R,Y (Ge), G (Gn), C, B, M, S Hier können die Werte für die Farben Rot, Gelb, Grün, Cyan, Blau, Magenta und die Sättigung erhöht oder verringert werden. Die Änderungen der Farben sind auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).
- Seite 15 ERSTES SIGNAL Für den Videoeingang wird der Modus „ERSTES SIGNAL“ aktiviert. Ist das ausgewählte Videoeingangs- signal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. Der Monitor sucht erst wieder nach anderen Videosignalen, wenn die aktuelle Signalquelle nicht mehr verfügbar ist.
- Seite 16 OSM ABSCHALTUNG Diese Funktion sperrt den Zugriff auf alle Funktionen der OSM-Steuerungen. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM-Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Taste gedrückt und drücken gleichzeitig die Taste .
- Seite 17 OSM Warnung Die Menüs der OSM-Warnungen können mit der Taste „Exit“ ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals sowie dann angezeigt, wenn kein Videosignal verfügbar ist.
-
Seite 18: Einsatzempfehlungen
Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS: • ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. - Seite 19 • Knicken Sie das Netzkabel nicht. • Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen. • Decken Sie die Lüftungsschlitze des Monitors nicht ab. • Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist. • Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.
- Seite 20 • Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert. • Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.
-
Seite 21: Technische Daten
Technische Daten Monitordaten Monitor MultiSync LCD1850E Hinweise LCD-Modul Diagonale: 46 cm/18,1 Zoll Aktivmatrix, Flüssigkristall- anzeige (LCD) in Dünn- Sichtbare Bildgröße: 46 cm/18,1 Zoll schichttransistortechnologie Native Auflösung (Pixelzahl): 1280 x 1024 (TFT), Punktabstand 0,2805 mm, 200 cd/m Weißlumineszenz typisch, Kontrastverhältnis 350:1 typisch... - Seite 22 Bei Flachbildschirmen entspricht ein Bildschirmpunkt einem Pixel. Um also eine Vollbilddarstellung zu erzielen, muss die Auflösung interpoliert werden. *2 NEC-Mitsubishi Electronics Display empfiehlt für optimale Leistung die angegebenen Auflösungen bei 60 Hz. HINWEIS: Die technischen Daten können ohne vorherige Ankündigung geändert werden.
-
Seite 23: Merkmale Und Funktionen
Merkmale und Funktionen sRGB-Farbsteuerung: Hierbei handelt es sich um einen optimierten Farbverwaltungsstandard, der einen Farbabgleich zwischen Computerbildschirmen und anderen Peripheriegeräten ermöglicht. sRGB basiert auf einem kalibrierten Farbraum und sorgt für optimale Farbdarstellung sowie Abwärtskompatibilität mit anderen gängigen Farbstandards. Weniger Stellplatz: Ideale Lösung für Umgebungen mit Größen- und Gewichtsbeschränkungen, für die gleichwohl eine hervorragende Bild- qualität benötigt wird. - Seite 24 Weiter Betrachtungswinkel: Der Benutzer kann das Monitorbild im Quer- oder Hochformat innerhalb eines Winkelbereichs von 160 Grad betrachten. Dieser Winkelbereich gilt sowohl vertikal als auch horizontal. VESA-Standard-Montageadapter: Der MultiSync Monitor kann an jedem Tragarm oder -bügel montiert werden, der ein 100-mm-Lochraster nach VESA-Standard aufweist.
-
Seite 25: Fehlerbehebung
Stunde lang ein festes Bild angezeigt und bleibt ein „Geist“ dieses Bilds sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC-Mitsubishi Electronic Displays empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. - Seite 26 Bild ist nicht stabil, unscharf oder verschwimmt • Das Signalkabel muss richtig mit dem Computer verbunden sein. • Verwenden Sie die OSM-Steuerungen zur Bildeinstellung, um das Bild scharf zu stellen, indem Sie den Optimierungswert erhöhen oder ver- ringern. Wird der Anzeigemodus geändert, müssen die OSM-Bild- einstellungen gegebenenfalls erneut angepasst werden.
- Seite 27 TCO’99 Dies ist eine Übersetzung des englischen TCO’99-Originaldokuments. MultiSync LCD1850E (LCD1850E) Herzlichen Glückwunsch! Sie haben ein nach TCO’99 zugelassenes und gekennzeichnetes Produkt erworben! Sie verfügen jetzt über ein Produkt, das für den professionellen Einsatz entwickelt wurde. Gleichzeitig haben Sie zur Reduzierung der Umweltbelastung und zur weiteren Entwicklung umweltverträglicher elektronischer Geräte beigetragen.
- Seite 28 Umweltgesichtspunkte machen Beschränkungen hinsichtlich der Nutzung und Freisetzung von Schwermetallen, brom- und chlorhaltigen Flamm- schutzmitteln, FCK (Freone) und chlorhaltigen Lösungsmitteln (um nur einige zu nennen) erforderlich. Das Produkt muss für das Recycling vorbereitet sein. Beim Hersteller muss ein Umweltplan existieren, der in jedem Land einzuhalten ist, in dem das Unternehmen tätig ist.
- Seite 29 TCO’99 legt fest, dass Akkus, Batterien und die farberzeugenden Schichten von Anzeigegeräten sowie die elektrischen und elektronischen Kompo- nenten keinerlei Cadmium enthalten dürfen. Quecksilber** Quecksilber findet sich gelegentlich in Batterien, Relais und Schaltern, schädigt das zentrale Nervensystem und ist in hohen Dosen giftig. TCO’99 legt fest, dass Batterien kein Quecksilber enthalten dürfen.
- Seite 30 TCO’95 Dies ist eine Übersetzung des englischen TCO’95-Originaldokuments. MultiSync LCD1850E schwarz (LCD1850E-BK) Herzlichen Glückwunsch! Sie haben ein gemäß TCO’95 zugelassenes und gekennzeichnetes Produkt erworben! Sie verfügen jetzt über ein Gerät, das für den professionellen Einsatz entwickelt wurde. Gleichzeitig haben Sie zur Reduzierung der Umweltbelastung und zur weiteren Entwicklung umweltverträglicher elektronischer Geräte...
- Seite 31 Umweltgesichtspunkte machen Beschränkungen hinsichtlich der Nutzung und Freisetzung von Schwermetallen, brom- und chlorhaltigen Flamm- schutzmitteln, FCK (Freone) und chlorhaltigen Lösungsmitteln (um nur einige zu nennen) erforderlich. Das Produkt muss für das Recycling vorbereitet sein. Beim Hersteller muss ein Umweltplan existieren, der in jedem Land einzuhalten ist, in dem das Unternehmen tätig ist.
- Seite 32 Cadmium** Cadmium befindet sich in Akkus und den farberzeugenden Schichten verschiedener Anzeigegeräte für Computer. Cadmium schädigt das zentrale Nervensystem und ist in hohen Dosen giftig. TCO’95 legt fest, dass Akkus nicht mehr als 25 ppm Cadmium enthalten dürfen. Die farberzeugenden Schichten von Anzeigegeräten dürfen keinerlei Cadmium enthalten.
