7. ANSCHLUSSARTEN ZWISCHEN CC2 UND
MVA-SYSTEMEN

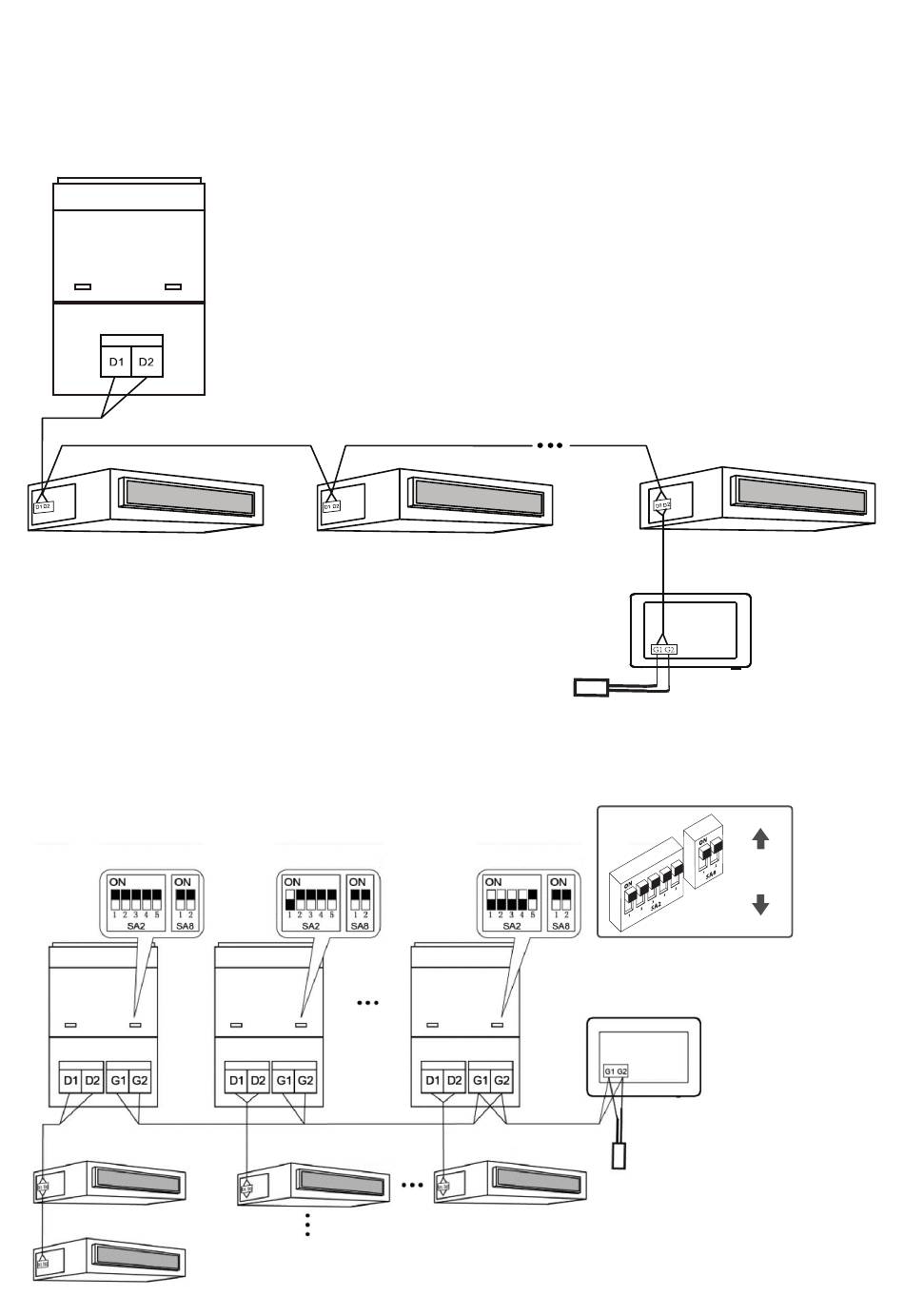

Es gibt drei Arten, um die zentrale Steuereinheit an das
Klimatisierungssystem anzuschließen.
METHODE 1: ANSCHLUSS AN DAS INTERNE NETZ
MVAS
MVAM
MVA 1
METHODE 2: ANSCHLUSS AN DAS EXTERNE NETZ
DIP Switch SA2: stellt die Adresse des Außengeräts ein;
DIP Switch SA8: stellt System als MASTER oder SLAVE ein;
SYSTEM 1
DIP-SWITCH
0 0 0 0 0
MVAS
MVAM
MVA (1)
MVA (2)
TERMINIERUNGSWIDERSTAND
SYSTEM 2
DIP-SWITCH
1 0 0 0 0
MVAS
MVAM
MVA (3)
MVA 2
SYSTEM 16
DIP-SWITCH
1 1 1 1 0
MVAS
MVAM
MVA (256)
MVA 80
CC2
0 = ON
1 = OFF
CC2
Resistenza di
TERMINIERUNGSWIDERSTAND
terminazione
