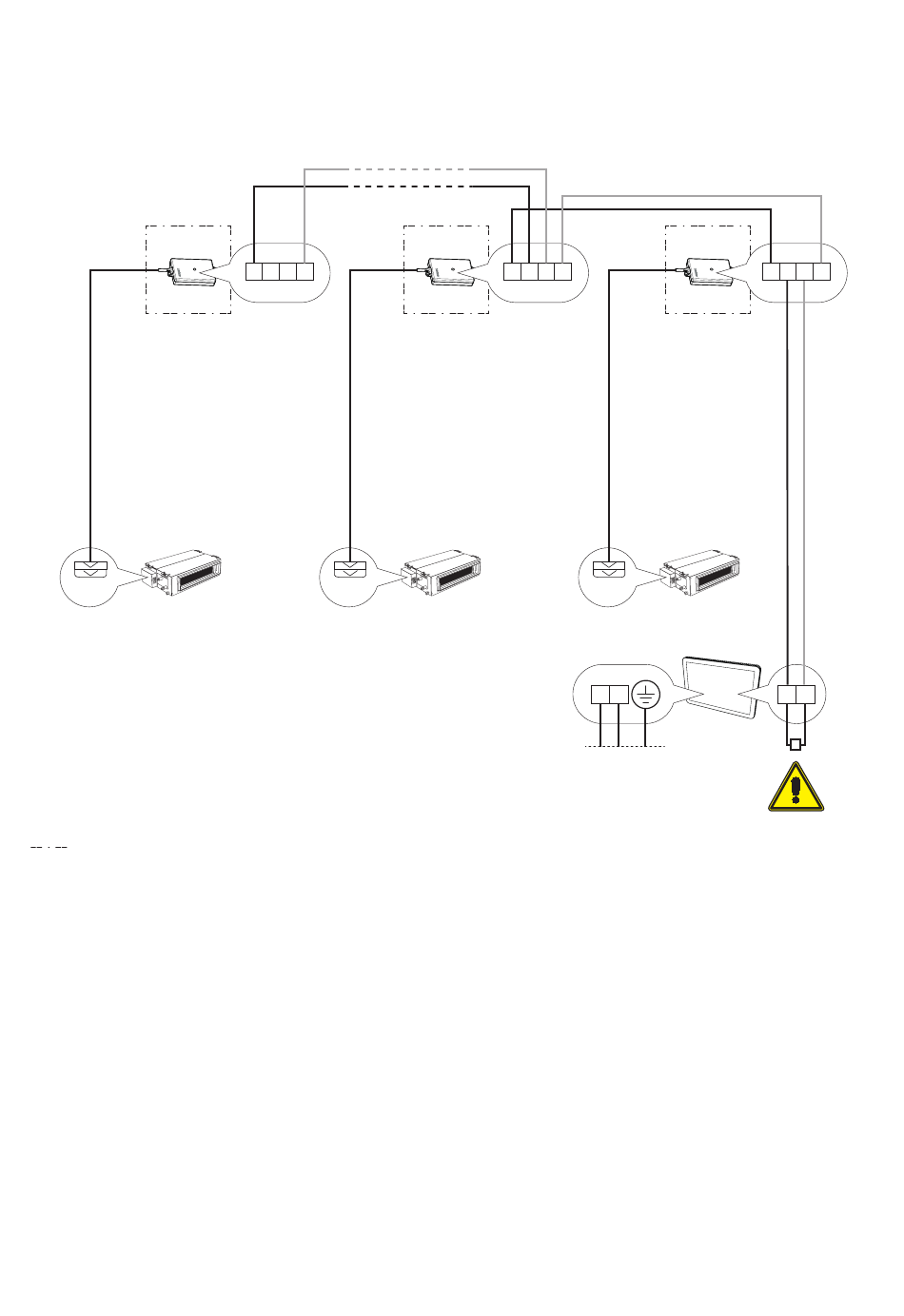

9. ANSCHLUSSARTEN ZWISCHEN CC2 UND
LCG-SYSTEMEN
Die zentrale Steuereinheit kann bis zu 36 verschiedene
LCG-Systeme steuern, die auf folgende Weise
angeschlossen werden müssen:
COM_BMS
LCG (1)
OBLIGATORISCHES Zubehör nicht im Lieferumfang enthalten (MINIMODBUS20)
ANSCHLUSSHINWEISE:
1. Die zentrale Steuereinheit kann maximal 36 LCG-
Systeme steuern;
2. Die Klemmen A3 und B3 an der Steuereinheit (mit
einem Kabel mit den unter Absatz 3.1 festgelegten
Eigenschaften) an die COM_BMS Schnittstelle
am Innengerät anschließen (die LCI-Innengeräte
besitzen zwei COM_BMS Schnittstellen, eine für
die Kommunikation der Innengeräte und eine,
die für den Anschluss der zentralen Steuereinheit
verwendet werden kann). Es wird daran erinnert,
dass der Abschlusswiderstand wie im Plan in Abb.
3.7 dargestellt angeschlossen werden muss;
3. Die Adresse jedes Innengeräts muss eindeutig sein
und zwischen 1 und 36 liegen. Etwaige identische
Adressen würden zu Kommunikationsfehlern führen.
Das Verfahren zur Einstellung der Adressen ist wie
folgt:
A
A
B
B
COM_BMS
LCG (2)
A
A
B
B
COM_BMS
LCG (36)
L N
100-240V~50/60Hz
3G 1,5mm
• Während sich die Geräte auf OFF befinden, die
Tasten „Function" und „Mode" 5 Sekunden lang
gleichzeitig auf der verdrahteten Bedientafel
drücken. Nun hat das Gerät die Einstellung der
Adresse aufgerufen und auf dem Display der
Bedientafel wird der als Adresse zugewiesene Wert
angezeigt (um diesen Wert zu ändern, genügt es, die
Pfeiltasten nach oben oder nach unten zu drücken);
• Nachdem die Einstellung der Adresse abgeschlossen
wurde, die Tasten „OK/Cancel" oder „Swing/Enter"
drücken, um die Adresse zu speichern und den
Einstellungsmodus der Adresse zu verlassen; wenn
nach dem Aufruf des Einstellungsmodus der Adresse
20 Sekunden lang kein Vorgang ausgeführt wird,
kehrt das System automatisch in den Modus OFF
zurück, ohne die eingegebenen Daten zu speichern;
• ACHTUNG: Die Adressierung der Geräte der
LCG-Baureihe ist nur über die Verwendung der
verdrahteten Bedientafel möglich.
A
A
B
B
CC2
A3 B3
2
120 Ω
13
