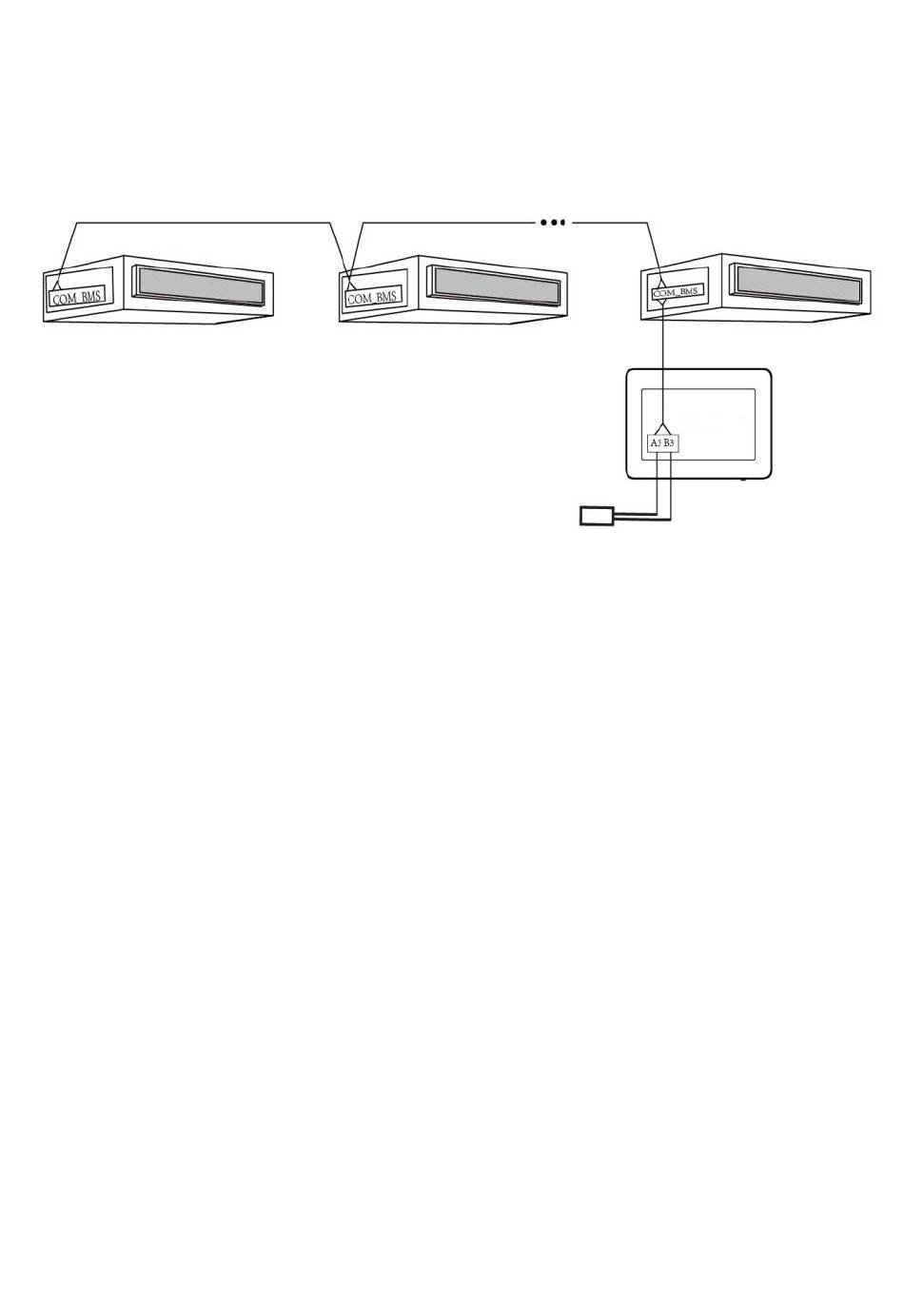

8. ANSCHLUSSARTEN ZWISCHEN CC2 UND
LCI-SYSTEMEN
Die zentrale Steuereinheit kann bist zu 36 verschiedene
LCI-Systeme steuern, die auf folgende Weise
angeschlossen werden müssen:
ANSCHLUSSHINWEISE:
1. Die zentrale Steuereinheit kann maximal 36 LCI-
Systeme steuern;
2. Die Klemmen A3 und B3 an der Steuereinheit (mit
einem Kabel mit den unter Absatz 3.1 festgelegten
Eigenschaften) an die COM_BMS Schnittstelle
am Innengerät anschließen (die LCI-Innengeräte
besitzen zwei COM_BMS Schnittstellen, eine für
die Kommunikation der Innengeräte und eine,
die für den Anschluss der zentralen Steuereinheit
verwendet werden kann). Es wird daran erinnert,
dass der Abschlusswiderstand wie im Plan in Abb.
3.7 dargestellt angeschlossen werden muss;
3. Die Adresse jedes Innengeräts muss eindeutig sein
und zwischen 1 und 36 liegen. Etwaige identische
Adressen würden zu Kommunikationsfehlern führen.
Das Verfahren zur Einstellung der Adressen ist wie
folgt:
• Während sich die Geräte auf OFF befinden, die
Tasten „Function" und „Mode" 5 Sekunden lang
gleichzeitig auf der verdrahteten Bedientafel
drücken. Nun hat das Gerät die Einstellung der
Adresse aufgerufen und auf dem Display der
Bedientafel wird der als Adresse zugewiesene Wert
angezeigt (um diesen Wert zu ändern, genügt es, die
Pfeiltasten nach oben oder nach unten zu drücken);
• Nachdem die Einstellung der Adresse abgeschlossen
wurde, die Tasten „OK/Cancel" oder „Swing/Enter"
drücken, um die Adresse zu speichern und den
Einstellungsmodus der Adresse zu verlassen;
wenn nach dem Aufruf des Einstellungsmodus der
Adresse 20 Sekunden lang kein Vorgang ausgeführt
wird, kehrt das System automatisch in den Modus
OFF zurück, ohne die eingegebenen Daten zu
12
LCI (1)
LCI (2)
Terminierungswiderstand
speichern; ACHTUNG: Die Adressierung der Geräte
der LCI-Baureihe ist nur über die Verwendung der
verdrahteten Bedientafel möglich.
LCI (36)
CC2
