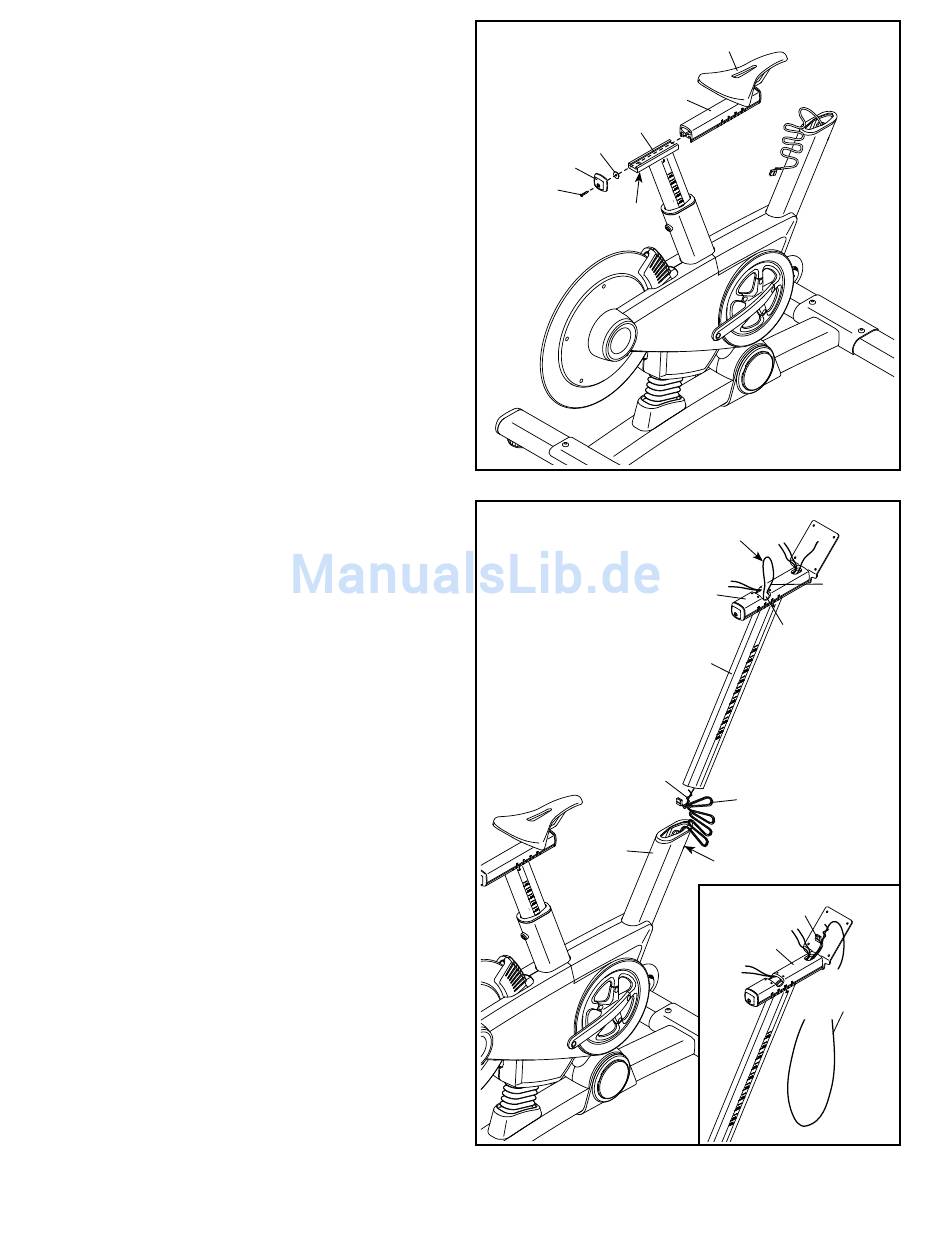

5. Tipp: Sie können, falls erwünscht, Ihren
eigenen Sattel auf die Sattelhalterung (4)
montieren. Lockern Sie die Montage-Hardware
(nicht abgebildet) unter dem Sattel (5) und
entfernen Sie diesen. Dann, befestigen Sie Ihren
eigenen Sattel und ziehen Sie die Befestigungs-
Hardware wieder fest.
Richten Sie die Sattelhalterung (4) wie abgebil-
det aus.
Lockern Sie die angedeutete M8 x 15mm
Halbrundschraube (115) und schieben Sie die
Sattelhalterung (4) in den Sattelpfosten (3)
hinein. Dann, schieben Sie die Sattelhalterung
auf die gewünschte Position, und ziehen Sie die
Halbrundschraube fest.
Dann, befestigen Sie eine M4 Unterlegscheibe
(54) und die Halterungsabdeckung (91) an
die Sattelhalterung (4) mit einer M4 x 14mm
Schraube (117).
6. Siehe Schritt 8. Falls die Griffstangenklemme
(28) und die vier M6 x 16mm Schrauben (110)
schon an der Griffstangenhalterung (105)
befestigt sind, entfernen Sie diese und legen
Sie alles zur Seite bis Schritt 8.
Lassen Sie eine zweite Person die Griffstangen-
stütze (6) nahe des Rahmens (2) halten.
Finden Sie die lange Kabelbefestigung im
unteren Ende des Griffstangenstütze (6).
Verbinden Sie die lange Kabelbefestigung mit
dem Hauptkabel (68). Als nächstes, finden Sie
die gleiche Kabelbefestigung im Zugangsloch in
der Griffstangenhalterung (105). Ziehen Sie die
Kabelbefestigung nach oben bis das Ende des
Hauptkabels sich im Zugangsloch befindet.
Siehe die eingefügte Abbildung. Ziehen
Sie dann das obere Ende der langen
Kabelbefestigung bis das Hauptkabel (68)
durch die Griffstangenhalterung geführt wurde.
Dann, entfernen und werfen Sie die lange
Kabelbefestigung weg.
Tipp: Vermeiden Sie ein Abklemmen des
Hauptkabels (68). Lockern Sie die angedeu-
tete Verstellschraube (47), und fügen Sie die
Griffstangenstütze (6) in den Rahmen (2) ein.
Bewegen Sie die Griffstangenstütze (6) nach
oben oder nach unten auf die gewünschte
Position, und ziehen Sie die Verstellschraube
(47) fest.
