Anhang

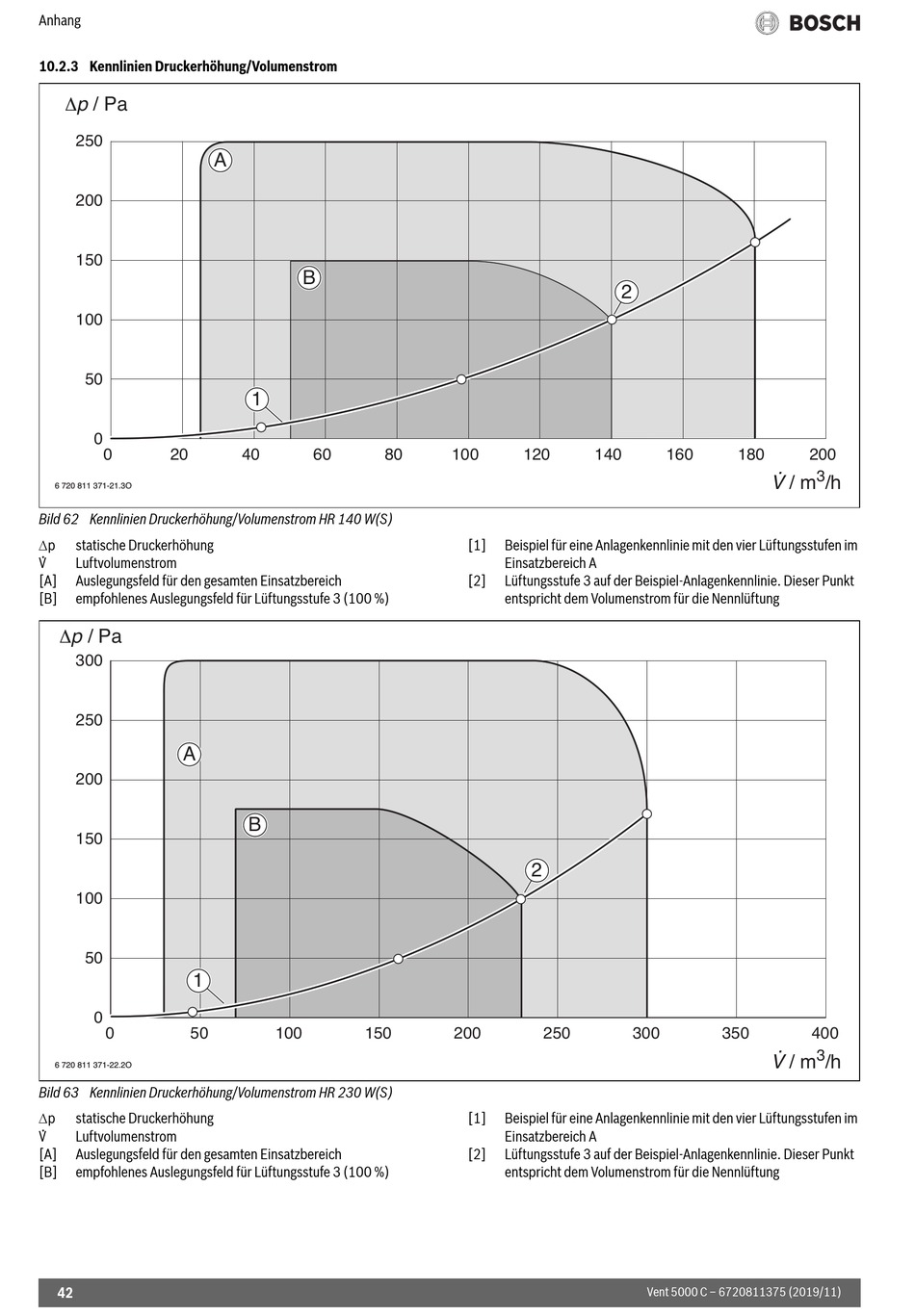

10.2.3 Kennlinien Druckerhöhung/Volumenstrom
Δp / Pa
250
200
150
100
50
0
0
20
6 720 811 371-21.3O
Bild 62 Kennlinien Druckerhöhung/Volumenstrom HR 140 W(S)
p
statische Druckerhöhung
.
V
Luftvolumenstrom
[A]
Auslegungsfeld für den gesamten Einsatzbereich
[B]
empfohlenes Auslegungsfeld für Lüftungsstufe 3 (100 %)
Δp / Pa
300
250
A
200
150
100
50
1
0
0
50
6 720 811 371-22.2O
Bild 63 Kennlinien Druckerhöhung/Volumenstrom HR 230 W(S)
p
statische Druckerhöhung
.
V
Luftvolumenstrom
[A]
Auslegungsfeld für den gesamten Einsatzbereich
[B]
empfohlenes Auslegungsfeld für Lüftungsstufe 3 (100 %)
42
A
B
1
40
60
80
B
100
150
2
100
120
140
[1]
Beispiel für eine Anlagenkennlinie mit den vier Lüftungsstufen im
Einsatzbereich A
[2]
Lüftungsstufe 3 auf der Beispiel-Anlagenkennlinie. Dieser Punkt
entspricht dem Volumenstrom für die Nennlüftung
2
200
250
[1]
Beispiel für eine Anlagenkennlinie mit den vier Lüftungsstufen im
Einsatzbereich A
[2]
Lüftungsstufe 3 auf der Beispiel-Anlagenkennlinie. Dieser Punkt
entspricht dem Volumenstrom für die Nennlüftung
160
180
.
V / m
300
350
.
V / m
Vent 5000 C – 6720811375 (2019/11)
200
3
/h
400
3
/h
