- Seite 1 Wohnungslüftung mit Wärmerückgewinnung %)6%78%6 6 720 604 776-00.1O LW 120, Best.-Nr. 7 719 001 664...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Gerätebeschreibung Abmessung und Aufbau Ausstattung Technische Daten Aufstellungsort Aufstellungsraum Einbaumaße Kondensatableitung Installation Gerät Anschlüsse der Luftleitungen am Gerät Elektrischer Anschluss Einbau der Filterüberwachung Umbau zum Tausch der Zuluft- und Abluftanschlüsse Installation Kanalnetz Installation der Luftleitungen Installation der Zu- und Abluftventile Schalldämpfer Konstant-Volumenstromregler (KVR) Elektrisches Nachheizregister... -
Seite 3: Gerätebeschreibung

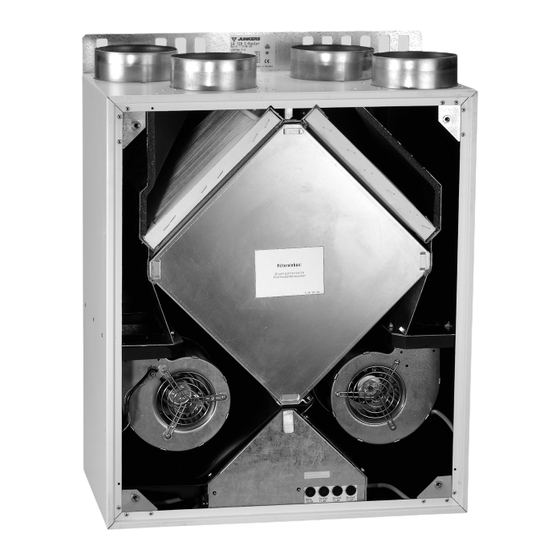

Gerätebeschreibung Gerätebeschreibung Ausstattung Gerät zur kontrollierten Be- und Entlüftung von Gebäu- den mit integriertem Kreuzstrom-Plattenwärmetauscher • Kreuzstrom-Plattenwärmetauscher aus Aluminium zur Wärmerückgewinnung aus der Abluft. • Doppelseitig saugender Zu- und Abluftventilator mit • Gehäuse aus kunststoffbeschichtetem Stahlblech besonders niedriger Stromaufnahme, besonders •... -
Seite 4: Aufstellungsort
Aufstellungsort Aufstellungsort Einbaumaße Der bevorzugte Aufstellungsort für das Lüftungsgerät ist der Küchenoberschrank. Ebenso geeignet sind Für die Wartung empfehlen wir, vor dem Gerät ausrei- Nischen innerhalb der Wohnung oder Abstellkammern, chend Abstand zu anderen Bauteilen zu halten. die zumindest eingeschränkt oder indirekt beheizt sind. Bei geöffnetem Oberschrank muss der zu öffnende Grundsätzlich ist eine Aufstellung auch in jedem ande- Frontdeckel frei zugänglich sein. -
Seite 5: Installation Gerät
Installation Gerät Installation Gerät Elektrischer Anschluss Das Gerät ist auf einem schwingungsfreien Untergrund (Gummimatte, Gummipuffer) aufzustellen, um eine Die Steuer- und Sicherheitseinrichtungen sind fertig mögliche Körperschallübertragung auf den Baukörper verdrahtet und geprüft. Es muss nur noch der bausei- ausschließen zu können. tige Netzanschluss AC 230 V/50 Hz hergestellt und Bei Geräteaufhängung über die Befestigungsschiene die als Zubehör erhältliche Fernbedienung angeschlos-... -
Seite 6: Einbau Der Filterüberwachung
Installation Gerät Die 3-Stufen-Schaltung erfolgt über die Fernbedie- Umbau zum Tausch der Zuluft- und nung, die im Wohnbereich angebracht werden sollte. Abluftanschlüsse Das Anschlussschema befindet sich in der Installations- Die elektrischen Arbeiten dürfen nur von einer aus- anleitung der Fernbedienung. gebildeten Fachkraft durchgeführt werden. -
Seite 7: Installation Kanalnetz
Installation Kanalnetz Durch Umklemmen der Ventilatoren wird sicherge- Installation Kanalnetz stellt, dass bei Sommerbetrieb der korrekte Ventila- tor, nämlich der Abluftventilator, in Betrieb ist. Es sind die einschlägigen Vorschriften zur Installation von Lüftungsanlagen zu beachten (Bauordnungen, Bevor die Steuerungsabdeckung um 180° gedreht DIN-Normen usw.). -
Seite 8: Konstant-Volumenstromregler (Kvr)
Installation Kanalnetz Konstant-Volumenstromregler Elektrisches Nachheizregister (KVR) (Best.-Nr. 7 719 001 747) Der KVR dient zur automatischen Regelung eines kon- Der Einbau darf nur von einer ausgebildeten Fach- stanten Volumenstromes in Luftleitungen. Er arbeitet kraft durchgeführt werden. passiv, d. h. ohne eine elektrische oder pneumatische Vor Arbeiten am Gerät Anschluss grundsätzlich Steuerung bzw. -
Seite 9: Betriebsbereitstellung
Betriebsbereitstellung Betriebsbereitstellung Inbetriebnahme Kontrollieren Sie, ob alle Ventile und Drosselklappen Am 3-Stufenschalter Nennstufe gemäß den Pla- geöffnet sind. nungsunterlagen einstellen. Überprüfen Sie, ob die Filter im Gerät eingeschoben Zu- und Abluftventile nach den Auslegungsdiagram- sind. men auf die entsprechende Luftmenge einstellen. Die Änderung der Luftmenge erfolgt durch Drehen Überprüfen Sie, ob das Gerät waagerecht aufgestellt des Ventiltellers (siehe Seite 13). -
Seite 10: Störungsursache/Abhilfe
Störungsursache/Abhilfe Störungsursache/Abhilfe Wartung durch den Fachbetrieb Vor Arbeiten am Gerät Anschluss grundsätzlich spannungsfrei machen! Bei der Wartung des Gerätes und der Anlage die Luftleistung zu gering: Sicherheitshinweise dieser Anleitung einhalten! Vor Arbeiten am Gerät Anschluss grundsätzlich Filter auf Verschmutzung kontrollieren, ggf. reinigen. spannungsfrei machen. -
Seite 11: Zubehör
Zubehör Zubehör Zuluftventile Die Zuluftventile können zu Reinigungszwecken durch Linksdrehung aus der Anschlussstelle entnommen wer- den. Darauf achten, dass die Einstellung des Spaltes und des Ventiltellers, der durch eine Mutter fixiert ist, nicht verändert wird. Dies sollte auch bei Installation von KVRs berücksichtigt werden. -
Seite 12: Hinweise Für Den Fachmann
Hinweise für den Fachmann Hinweise für den Fachmann Technischer Anhang Der Fachmann erklärt dem Kunden die Wirkungsweise Anhang 1 und Bedienung der Lüftungsanlage. Ventileinstellungen: Änderungen oder Instandsetzungen am Gerät darf der Die Lüftungsventile bestehen aus dem Ventilring und Kunde nicht vornehmen. dem Ventilteller. - Seite 13 Technischer Anhang Zuluftventil Abluftventil DN100 DN125 DN160 DN200 DN100 DN125 DN160 DN200 ∆p (Pa) ∆p (Pa) s (mm) s (mm) V (m V (m Tab. 3 Tab. 4 6 720 604 407-05.1O 6 720 604 407-06.1O Bild 8 Bild 9 6 720 604 407-07.1O 6 720 604 407-08.1O Bild 10...
- Seite 14 Technischer Anhang 2,5A Netzeingangssicherung Spartrafo T1 230V 0,89 kVA era El 66/34,7 prim. 230V sec. 200V/ 0,89A 170V/0,76A 145V/0,65A 125V 145V 170V 200V 230V 125V/0,56A Druckdose Stufe 1 Stufe 2 Stufe 3 1,6A 1,6A 1,6A Steuer- Steuer- Steuer- sicherung sicherung sicherung 125 ...
- Seite 15 Technischer Anhang 6 720 604 776 (01.07)
