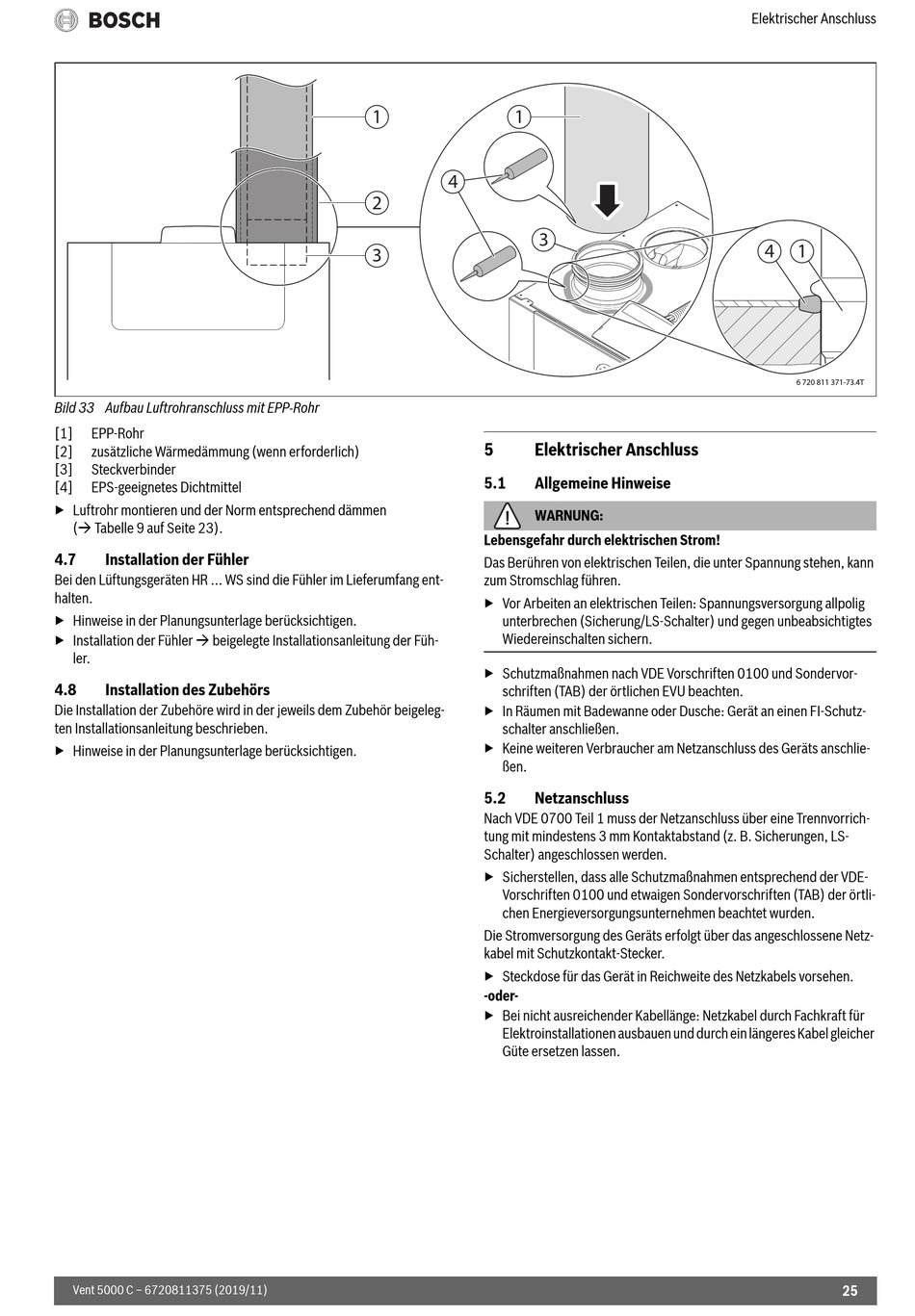

Bild 33 Aufbau Luftrohranschluss mit EPP-Rohr
[1]
EPP-Rohr
[2]
zusätzliche Wärmedämmung (wenn erforderlich)
[3]
Steckverbinder
[4]
EPS-geeignetes Dichtmittel
▶ Luftrohr montieren und der Norm entsprechend dämmen
( Tabelle 9 auf Seite 23).
4.7
Installation der Fühler
Bei den Lüftungsgeräten HR ... WS sind die Fühler im Lieferumfang ent-
halten.
▶ Hinweise in der Planungsunterlage berücksichtigen.
▶ Installation der Fühler beigelegte Installationsanleitung der Füh-
ler.
4.8
Installation des Zubehörs
Die Installation der Zubehöre wird in der jeweils dem Zubehör beigeleg-
ten Installationsanleitung beschrieben.
▶ Hinweise in der Planungsunterlage berücksichtigen.
Vent 5000 C – 6720811375 (2019/11)
1
1
4
2
3
3
5
Elektrischer Anschluss
5.1
Allgemeine Hinweise
WARNUNG:
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
▶ Schutzmaßnahmen nach VDE Vorschriften 0100 und Sondervor-
schriften (TAB) der örtlichen EVU beachten.
▶ In Räumen mit Badewanne oder Dusche: Gerät an einen FI-Schutz-
schalter anschließen.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts anschlie-
ßen.
5.2
Netzanschluss
Nach VDE 0700 Teil 1 muss der Netzanschluss über eine Trennvorrich-
tung mit mindestens 3 mm Kontaktabstand (z. B. Sicherungen, LS-
Schalter) angeschlossen werden.
▶ Sicherstellen, dass alle Schutzmaßnahmen entsprechend der VDE-
Vorschriften 0100 und etwaigen Sondervorschriften (TAB) der örtli-
chen Energieversorgungsunternehmen beachtet wurden.
Die Stromversorgung des Geräts erfolgt über das angeschlossene Netz-
kabel mit Schutzkontakt-Stecker.
▶ Steckdose für das Gerät in Reichweite des Netzkabels vorsehen.
-oder-
▶ Bei nicht ausreichender Kabellänge: Netzkabel durch Fachkraft für
Elektroinstallationen ausbauen und durch ein längeres Kabel gleicher
Güte ersetzen lassen.
Elektrischer Anschluss
4
1
6 720 811 371-73.4T
25
