Montage
4.5

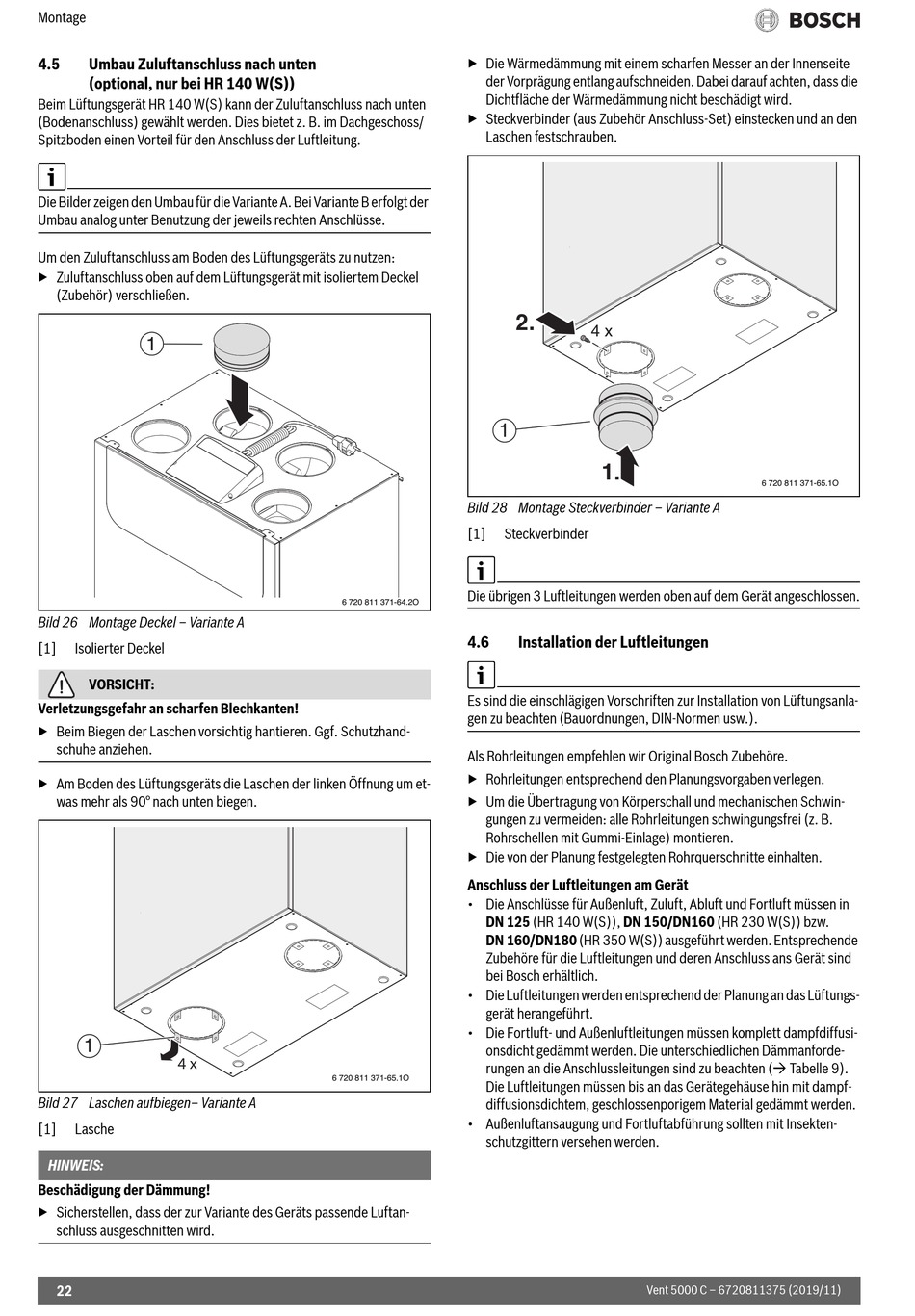

Umbau Zuluftanschluss nach unten
(optional, nur bei HR 140 W(S))
Beim Lüftungsgerät HR 140 W(S) kann der Zuluftanschluss nach unten
(Bodenanschluss) gewählt werden. Dies bietet z. B. im Dachgeschoss/
Spitzboden einen Vorteil für den Anschluss der Luftleitung.
Die Bilder zeigen den Umbau für die Variante A. Bei Variante B erfolgt der
Umbau analog unter Benutzung der jeweils rechten Anschlüsse.
Um den Zuluftanschluss am Boden des Lüftungsgeräts zu nutzen:
▶ Zuluftanschluss oben auf dem Lüftungsgerät mit isoliertem Deckel
(Zubehör) verschließen.
1
Bild 26 Montage Deckel – Variante A
[1]
Isolierter Deckel
VORSICHT:
Verletzungsgefahr an scharfen Blechkanten!
▶ Beim Biegen der Laschen vorsichtig hantieren. Ggf. Schutzhand-
schuhe anziehen.
▶ Am Boden des Lüftungsgeräts die Laschen der linken Öffnung um et-
was mehr als 90° nach unten biegen.
1
4 x
Bild 27 Laschen aufbiegen– Variante A
[1]
Lasche
HINWEIS:
Beschädigung der Dämmung!
▶ Sicherstellen, dass der zur Variante des Geräts passende Luftan-
schluss ausgeschnitten wird.
22
▶ Die Wärmedämmung mit einem scharfen Messer an der Innenseite
der Vorprägung entlang aufschneiden. Dabei darauf achten, dass die
Dichtfläche der Wärmedämmung nicht beschädigt wird.
▶ Steckverbinder (aus Zubehör Anschluss-Set) einstecken und an den
Laschen festschrauben.
1
Bild 28 Montage Steckverbinder – Variante A
[1]
Steckverbinder
Die übrigen 3 Luftleitungen werden oben auf dem Gerät angeschlossen.
6 720 811 371-64.2O
4.6
Es sind die einschlägigen Vorschriften zur Installation von Lüftungsanla-
gen zu beachten (Bauordnungen, DIN-Normen usw.).
Als Rohrleitungen empfehlen wir Original Bosch Zubehöre.
▶ Rohrleitungen entsprechend den Planungsvorgaben verlegen.
▶ Um die Übertragung von Körperschall und mechanischen Schwin-
gungen zu vermeiden: alle Rohrleitungen schwingungsfrei (z. B.
Rohrschellen mit Gummi-Einlage) montieren.
▶ Die von der Planung festgelegten Rohrquerschnitte einhalten.
Anschluss der Luftleitungen am Gerät
• Die Anschlüsse für Außenluft, Zuluft, Abluft und Fortluft müssen in
DN 125 (HR 140 W(S)), DN 150/DN160 (HR 230 W(S)) bzw.
DN 160/DN180 (HR 350 W(S)) ausgeführt werden. Entsprechende
Zubehöre für die Luftleitungen und deren Anschluss ans Gerät sind
bei Bosch erhältlich.
• Die Luftleitungen werden entsprechend der Planung an das Lüftungs-
gerät herangeführt.
• Die Fortluft- und Außenluftleitungen müssen komplett dampfdiffusi-
onsdicht gedämmt werden. Die unterschiedlichen Dämmanforde-
rungen an die Anschlussleitungen sind zu beachten ( Tabelle 9).
6 720 811 371-65.1O
Die Luftleitungen müssen bis an das Gerätegehäuse hin mit dampf-
diffusionsdichtem, geschlossenporigem Material gedämmt werden.
• Außenluftansaugung und Fortluftabführung sollten mit Insekten-
schutzgittern versehen werden.
2.
4 x
1.
Installation der Luftleitungen
Vent 5000 C – 6720811375 (2019/11)
6 720 811 371-65.1O
