4.4

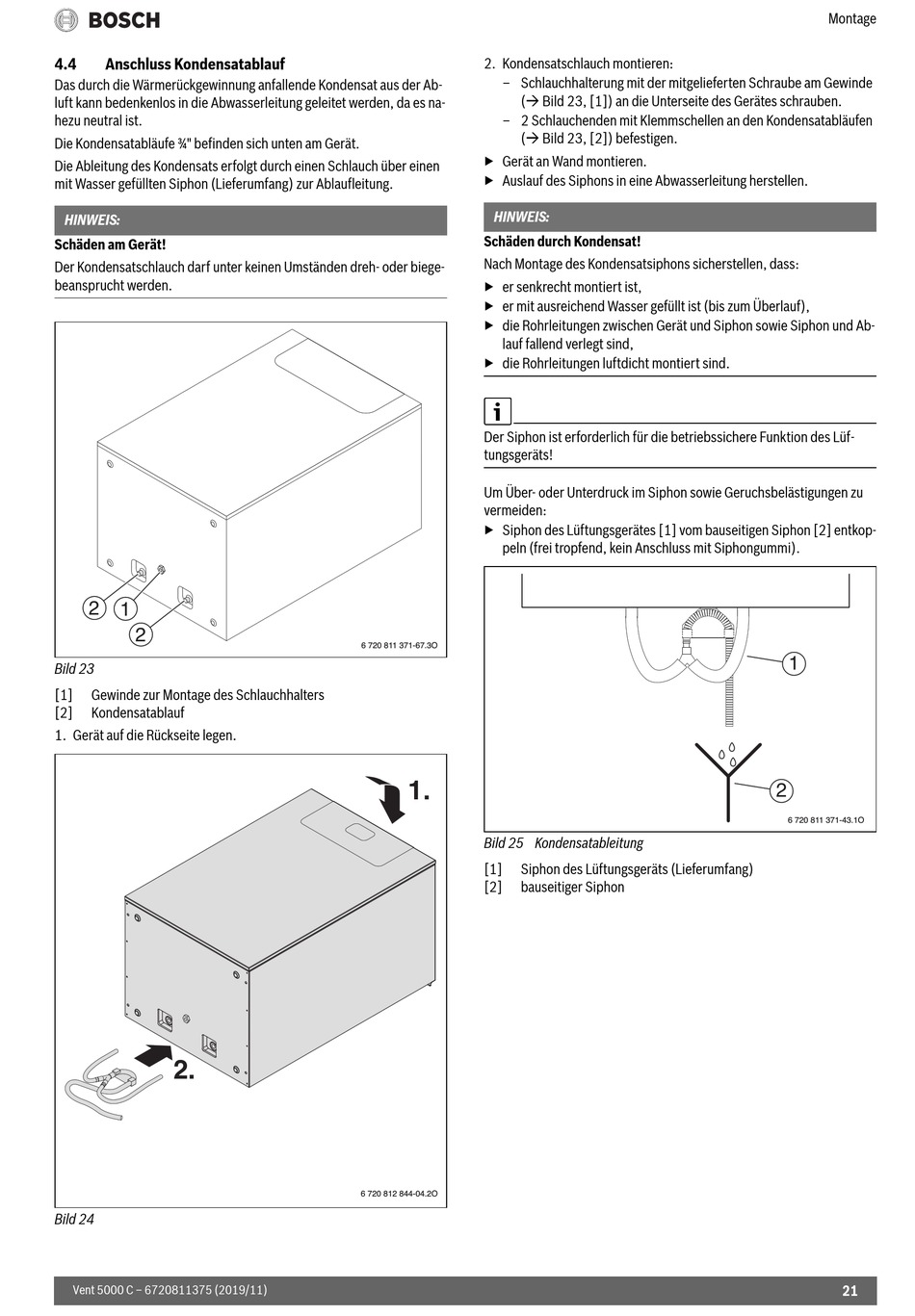

Anschluss Kondensatablauf
Das durch die Wärmerückgewinnung anfallende Kondensat aus der Ab-
luft kann bedenkenlos in die Abwasserleitung geleitet werden, da es na-
hezu neutral ist.
Die Kondensatabläufe ¾" befinden sich unten am Gerät.
Die Ableitung des Kondensats erfolgt durch einen Schlauch über einen
mit Wasser gefüllten Siphon (Lieferumfang) zur Ablaufleitung.
HINWEIS:
Schäden am Gerät!
Der Kondensatschlauch darf unter keinen Umständen dreh- oder biege-
beansprucht werden.
2
1
2
Bild 23
[1]
Gewinde zur Montage des Schlauchhalters
[2]
Kondensatablauf
1. Gerät auf die Rückseite legen.
2.
Bild 24
Vent 5000 C – 6720811375 (2019/11)
2. Kondensatschlauch montieren:
– Schlauchhalterung mit der mitgelieferten Schraube am Gewinde
( Bild 23, [1]) an die Unterseite des Gerätes schrauben.
– 2 Schlauchenden mit Klemmschellen an den Kondensatabläufen
( Bild 23, [2]) befestigen.
▶ Gerät an Wand montieren.
▶ Auslauf des Siphons in eine Abwasserleitung herstellen.
HINWEIS:
Schäden durch Kondensat!
Nach Montage des Kondensatsiphons sicherstellen, dass:
▶ er senkrecht montiert ist,
▶ er mit ausreichend Wasser gefüllt ist (bis zum Überlauf),
▶ die Rohrleitungen zwischen Gerät und Siphon sowie Siphon und Ab-
lauf fallend verlegt sind,
▶ die Rohrleitungen luftdicht montiert sind.
Der Siphon ist erforderlich für die betriebssichere Funktion des Lüf-
tungsgeräts!
Um Über- oder Unterdruck im Siphon sowie Geruchsbelästigungen zu
vermeiden:
▶ Siphon des Lüftungsgerätes [1] vom bauseitigen Siphon [2] entkop-
peln (frei tropfend, kein Anschluss mit Siphongummi).
6 720 811 371-67.3O
1.
Bild 25 Kondensatableitung
[1]
Siphon des Lüftungsgeräts (Lieferumfang)
[2]
bauseitiger Siphon
6 720 812 844-04.2O
Montage
1
2
6 720 811 371-43.1O
21
