Einschaltbedingung für den manuellen Bypass-Betrieb
• Außenlufttemperatur 2 K kleiner als Ablufttemperatur
und
• eine der beiden folgenden Bedingungen:
– Außenlufttemperatur größer als T
oder
– Ablufttemperatur größer als T
Luftführung im Bypass
Abhängig vom Kanalanschluss des Gerätes Variante A (Außenluft und
Fortluft rechts) oder Variante B (Außenluft und Fortluft links) ergeben
sich folgende Luftführungen des Bypasses:
• Variante A: der Bypass ist ein Abluftbypass. Die Abluft strömt am
Wärmetauscher vorbei und die Zuluft wird dadurch nicht erwärmt.
Durch die schalldämpfende Wirkung des Wärmetauschers ist der
Schallleistungspegel ganzjährig konstant.
• Variante B: der Bypass ist ein Zuluftbypass. Die Zuluft strömt am Wär-
metauscher vorbei und wird somit nicht erwärmt.
2.13
Elektrisches Vorheizregister als Frostschutzeinrichtung
Das integrierte elektrische Vorheizregister ist in Strömungsrichtung
nach dem Außenlufttemperaturfühler eingebaut. Das bei der Wärme-
rückgewinnung anfallende Kondensat führt bei Außenlufttemperaturen
unter dem Gefrierpunkt zu Eisbildung im Wärmetauscher. Das Vorheizre-
gister wird ausschließlich zur Vermeidung von Eisbildung im Wärmetau-
scher verwendet.
T / °C
0
1
–3
–5
–10
–15
–20
–25
0
6 720 811 371-25.1O

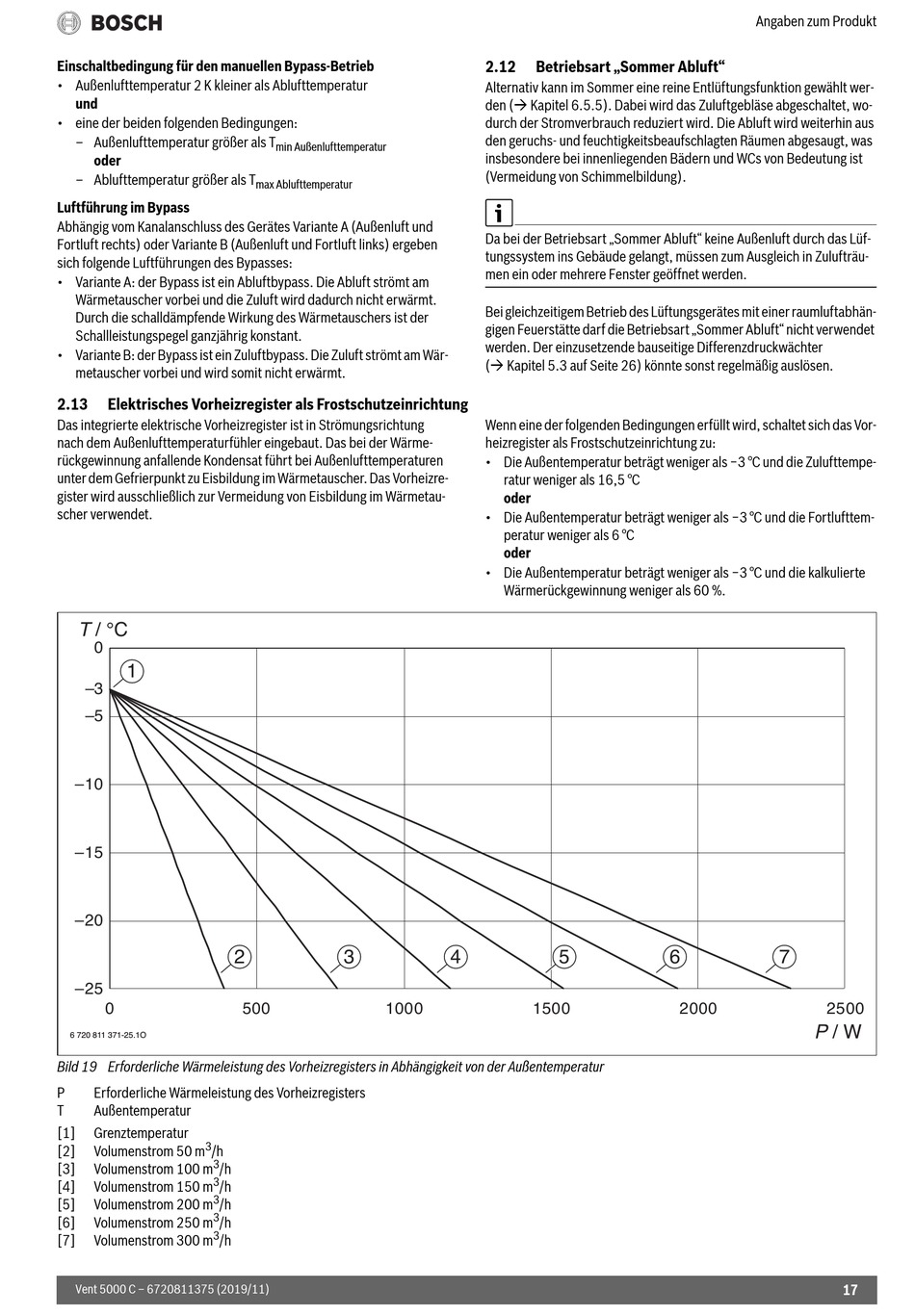

Bild 19 Erforderliche Wärmeleistung des Vorheizregisters in Abhängigkeit von der Außentemperatur
P
Erforderliche Wärmeleistung des Vorheizregisters
T
Außentemperatur
[1]
Grenztemperatur
3
[2]
Volumenstrom 50 m
/h
3
[3]
Volumenstrom 100 m
/h
3
[4]
Volumenstrom 150 m
/h
3
[5]
Volumenstrom 200 m
/h
3
[6]
Volumenstrom 250 m
/h
3
[7]
Volumenstrom 300 m
/h
Vent 5000 C – 6720811375 (2019/11)
min Außenlufttemperatur
max Ablufttemperatur
2
3
500
1000
2.12
Betriebsart „Sommer Abluft"
Alternativ kann im Sommer eine reine Entlüftungsfunktion gewählt wer-
den ( Kapitel 6.5.5). Dabei wird das Zuluftgebläse abgeschaltet, wo-
durch der Stromverbrauch reduziert wird. Die Abluft wird weiterhin aus
den geruchs- und feuchtigkeitsbeaufschlagten Räumen abgesaugt, was
insbesondere bei innenliegenden Bädern und WCs von Bedeutung ist
(Vermeidung von Schimmelbildung).
Da bei der Betriebsart „Sommer Abluft" keine Außenluft durch das Lüf-
tungssystem ins Gebäude gelangt, müssen zum Ausgleich in Zulufträu-
men ein oder mehrere Fenster geöffnet werden.
Bei gleichzeitigem Betrieb des Lüftungsgerätes mit einer raumluftabhän-
gigen Feuerstätte darf die Betriebsart „Sommer Abluft" nicht verwendet
werden. Der einzusetzende bauseitige Differenzdruckwächter
( Kapitel 5.3 auf Seite 26) könnte sonst regelmäßig auslösen.
Wenn eine der folgenden Bedingungen erfüllt wird, schaltet sich das Vor-
heizregister als Frostschutzeinrichtung zu:
• Die Außentemperatur beträgt weniger als −3 °C und die Zulufttempe-
ratur weniger als 16,5 °C
oder
• Die Außentemperatur beträgt weniger als −3 °C und die Fortlufttem-
peratur weniger als 6 °C
oder
• Die Außentemperatur beträgt weniger als −3 °C und die kalkulierte
Wärmerückgewinnung weniger als 60 %.
4
5
1500
Angaben zum Produkt
6
7
2000
2500
P / W
17
