VOSS SUNDREAM II Dokumentation Seite 9

Position / Abbildung
693.000.080.X
693.000.240.X
693.000.100.X
693.000.110.X
693.000.131.X
693.000.132.X
693.000.140.X
693.000.150.X
693.000.180.9
Änderungen vorbehalten

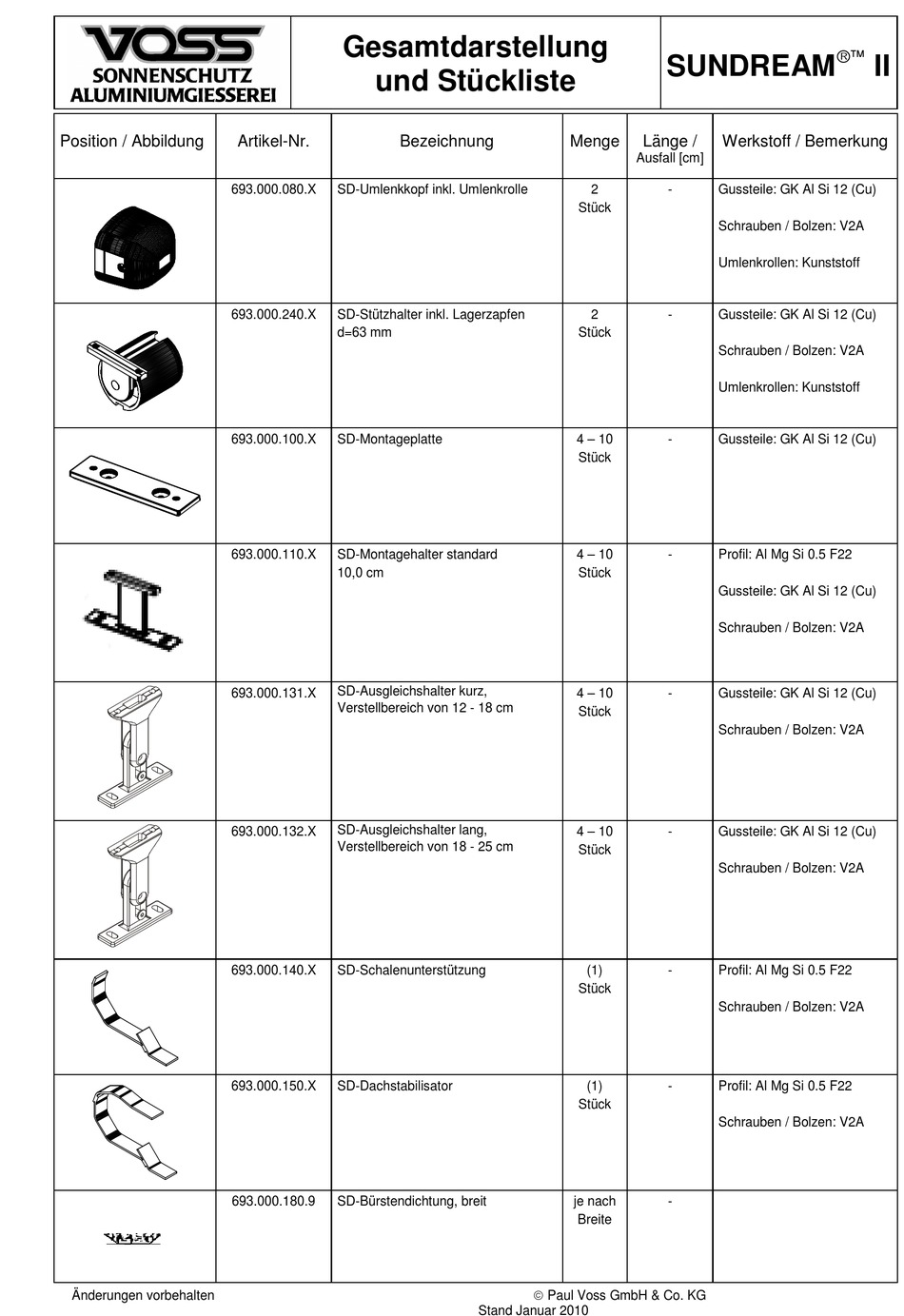

Gesamtdarstellung
und Stückliste
Artikel-Nr. Bezeichnung
SD-Umlenkkopf inkl. Umlenkrolle
SD-Stützhalter inkl. Lagerzapfen
d=63 mm
SD-Montageplatte
SD-Montagehalter standard
10,0 cm
SD-Ausgleichshalter kurz,
Verstellbereich von 12 - 18 cm
SD-Ausgleichshalter lang,
Verstellbereich von 18 - 25 cm
SD-Schalenunterstützung
SD-Dachstabilisator
SD-Bürstendichtung, breit
Menge Länge /
Ausfall [cm]
2
Stück
2
Stück
4 – 10
Stück
4 – 10
Stück
4 – 10
Stück
4 – 10
Stück
(1)
Stück
(1)
Stück
je nach
Breite
 Paul Voss GmbH & Co. KG
Stand Januar 2010

SUNDREAM
Werkstoff / Bemerkung
- Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
Umlenkrollen: Kunststoff
- Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
Umlenkrollen: Kunststoff
- Gussteile: GK Al Si 12 (Cu)
- Profil: Al Mg Si 0.5 F22
Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
- Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
- Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
- Profil: Al Mg Si 0.5 F22
Schrauben / Bolzen: V2A
- Profil: Al Mg Si 0.5 F22
Schrauben / Bolzen: V2A
-
II
