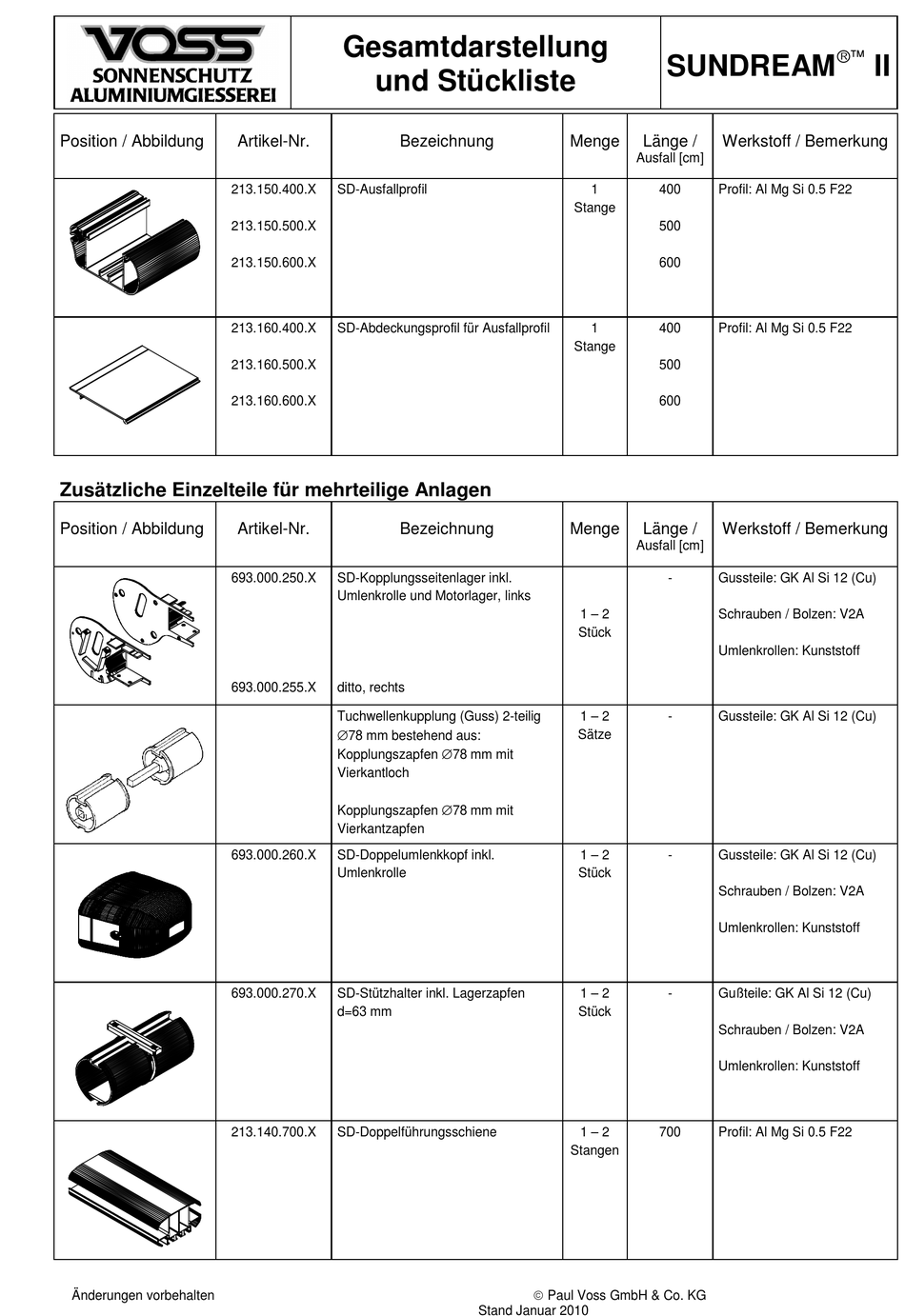

VOSS SUNDREAM II Dokumentation Seite 11

Position / Abbildung
213.150.400.X
213.150.500.X
213.150.600.X
213.160.400.X
213.160.500.X
213.160.600.X
Zusätzliche Einzelteile für mehrteilige Anlagen
Position / Abbildung
693.000.250.X
693.000.255.X
693.000.260.X
693.000.270.X
213.140.700.X
Änderungen vorbehalten
Gesamtdarstellung
und Stückliste
Artikel-Nr. Bezeichnung
SD-Ausfallprofil
SD-Abdeckungsprofil für Ausfallprofil
Artikel-Nr. Bezeichnung
SD-Kopplungsseitenlager inkl.
Umlenkrolle und Motorlager, links
ditto, rechts
Tuchwellenkupplung (Guss) 2-teilig
∅78 mm bestehend aus:
Kopplungszapfen ∅78 mm mit
Vierkantloch
Kopplungszapfen ∅78 mm mit
Vierkantzapfen
SD-Doppelumlenkkopf inkl.
Umlenkrolle
SD-Stützhalter inkl. Lagerzapfen
d=63 mm
SD-Doppelführungsschiene
Menge Länge /
Ausfall [cm]
1
Stange
1
Stange
Menge Länge /
Ausfall [cm]
1 – 2
Stück
1 – 2
Sätze
1 – 2
Stück
1 – 2
Stück
1 – 2
Stangen
 Paul Voss GmbH & Co. KG
Stand Januar 2010
SUNDREAM
Werkstoff / Bemerkung
400 Profil: Al Mg Si 0.5 F22
500
600
400 Profil: Al Mg Si 0.5 F22
500
600
Werkstoff / Bemerkung
- Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
Umlenkrollen: Kunststoff
- Gussteile: GK Al Si 12 (Cu)
- Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
Umlenkrollen: Kunststoff
- Gußteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
Umlenkrollen: Kunststoff
700 Profil: Al Mg Si 0.5 F22

II
