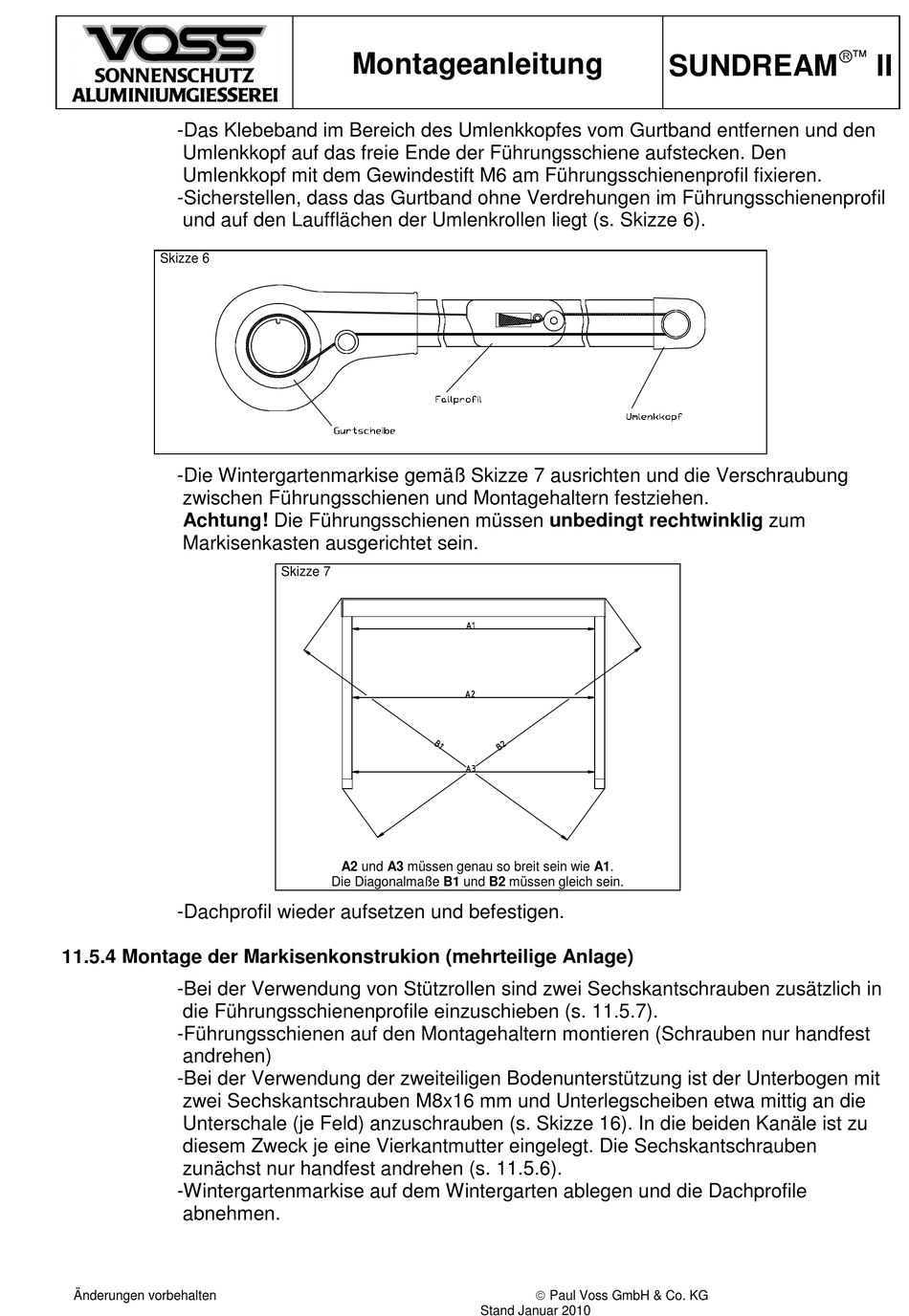

-Das Klebeband im Bereich des Umlenkkopfes vom Gurtband entfernen und den
Umlenkkopf auf das freie Ende der Führungsschiene aufstecken. Den
Umlenkkopf mit dem Gewindestift M6 am Führungsschienenprofil fixieren.
-Sicherstellen, dass das Gurtband ohne Verdrehungen im Führungsschienenprofil
und auf den Laufflächen der Umlenkrollen liegt (s. Skizze 6).
Skizze 6
-Die Wintergartenmarkise gemäß Skizze 7 ausrichten und die Verschraubung
zwischen Führungsschienen und Montagehaltern festziehen.
Achtung! Die Führungsschienen müssen unbedingt rechtwinklig zum
Markisenkasten ausgerichtet sein.
-Dachprofil wieder aufsetzen und befestigen.
11.5.4 Montage der Markisenkonstrukion (mehrteilige Anlage)
-Bei der Verwendung von Stützrollen sind zwei Sechskantschrauben zusätzlich in
die Führungsschienenprofile einzuschieben (s. 11.5.7).
-Führungsschienen auf den Montagehaltern montieren (Schrauben nur handfest
andrehen)
-Bei der Verwendung der zweiteiligen Bodenunterstützung ist der Unterbogen mit
zwei Sechskantschrauben M8x16 mm und Unterlegscheiben etwa mittig an die
Unterschale (je Feld) anzuschrauben (s. Skizze 16). In die beiden Kanäle ist zu
diesem Zweck je eine Vierkantmutter eingelegt. Die Sechskantschrauben
zunächst nur handfest andrehen (s. 11.5.6).
-Wintergartenmarkise auf dem Wintergarten ablegen und die Dachprofile
abnehmen.
Änderungen vorbehalten
Montageanleitung
Skizze 7
A2 und A3 müssen genau so breit sein wie A1.
Die Diagonalmaße B1 und B2 müssen gleich sein.
Paul Voss GmbH & Co. KG
Stand Januar 2010
SUNDREAM
II
