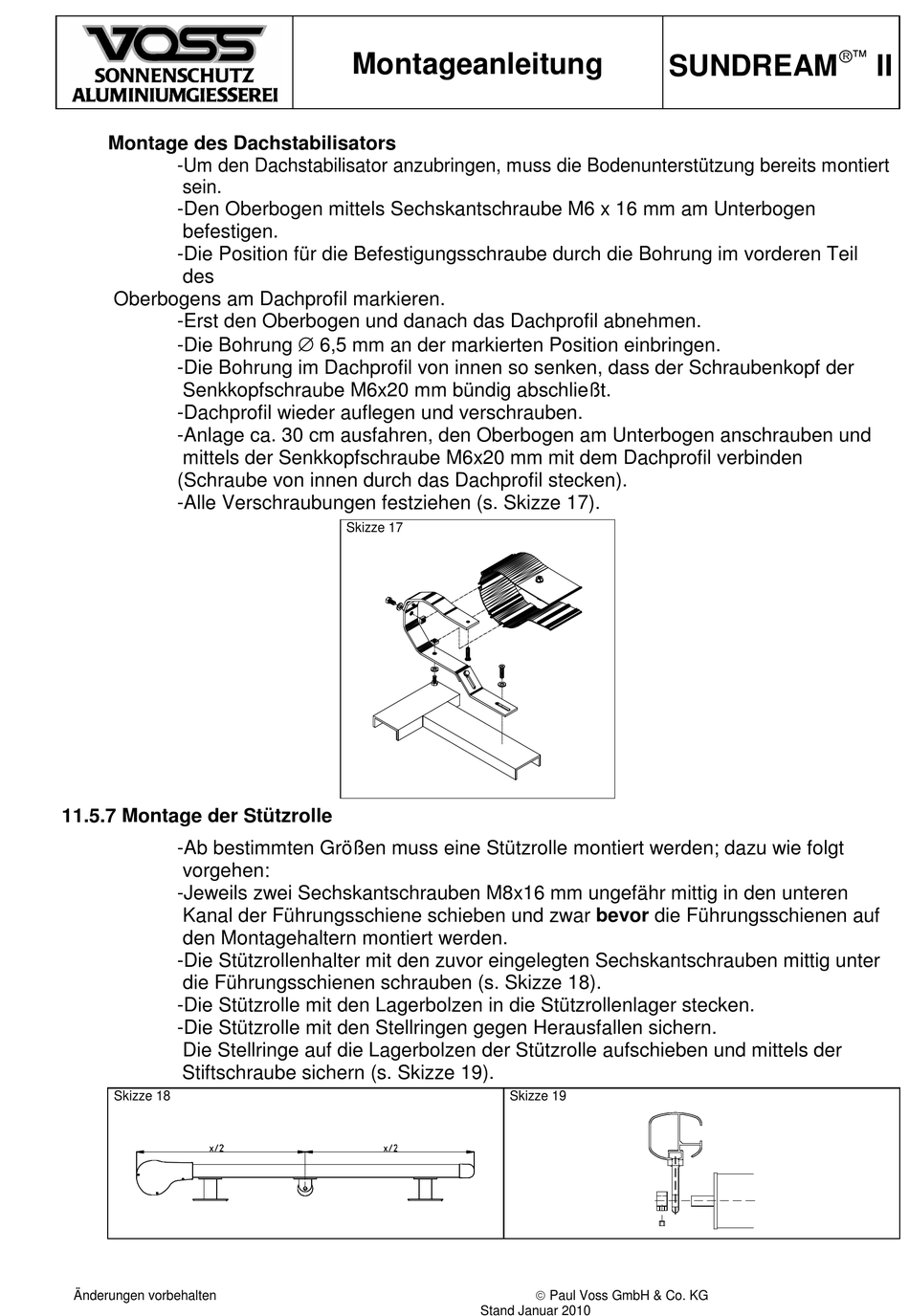

Montage des Dachstabilisators
-Um den Dachstabilisator anzubringen, muss die Bodenunterstützung bereits montiert
sein.
-Den Oberbogen mittels Sechskantschraube M6 x 16 mm am Unterbogen
befestigen.
-Die Position für die Befestigungsschraube durch die Bohrung im vorderen Teil
des
Oberbogens am Dachprofil markieren.
-Erst den Oberbogen und danach das Dachprofil abnehmen.
-Die Bohrung ∅ 6,5 mm an der markierten Position einbringen.
-Die Bohrung im Dachprofil von innen so senken, dass der Schraubenkopf der
Senkkopfschraube M6x20 mm bündig abschließt.
-Dachprofil wieder auflegen und verschrauben.
-Anlage ca. 30 cm ausfahren, den Oberbogen am Unterbogen anschrauben und
mittels der Senkkopfschraube M6x20 mm mit dem Dachprofil verbinden
(Schraube von innen durch das Dachprofil stecken).
-Alle Verschraubungen festziehen (s. Skizze 17).
11.5.7 Montage der Stützrolle
-Ab bestimmten Größen muss eine Stützrolle montiert werden; dazu wie folgt
vorgehen:
-Jeweils zwei Sechskantschrauben M8x16 mm ungefähr mittig in den unteren
Kanal der Führungsschiene schieben und zwar bevor die Führungsschienen auf
den Montagehaltern montiert werden.
-Die Stützrollenhalter mit den zuvor eingelegten Sechskantschrauben mittig unter
die Führungsschienen schrauben (s. Skizze 18).
-Die Stützrolle mit den Lagerbolzen in die Stützrollenlager stecken.
-Die Stützrolle mit den Stellringen gegen Herausfallen sichern.
Die Stellringe auf die Lagerbolzen der Stützrolle aufschieben und mittels der
Stiftschraube sichern (s. Skizze 19).
Skizze 18
Änderungen vorbehalten
Montageanleitung
Skizze 17
Skizze 19
Stand Januar 2010
SUNDREAM
Paul Voss GmbH & Co. KG
