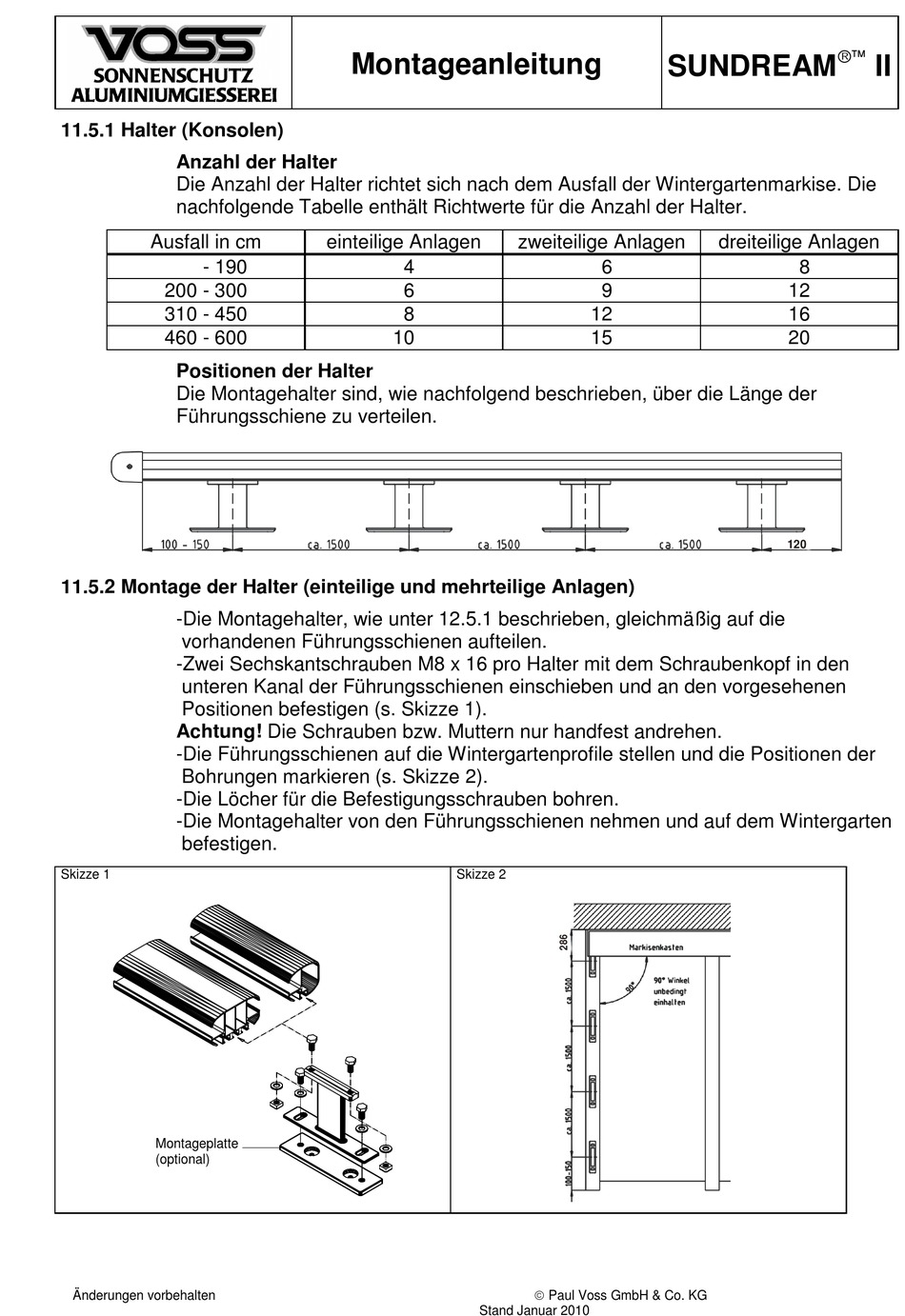

11.5.1 Halter (Konsolen)
Anzahl der Halter
Die Anzahl der Halter richtet sich nach dem Ausfall der Wintergartenmarkise. Die
nachfolgende Tabelle enthält Richtwerte für die Anzahl der Halter.
Ausfall in cm
- 190
200 - 300
310 - 450
460 - 600
Positionen der Halter
Die Montagehalter sind, wie nachfolgend beschrieben, über die Länge der
Führungsschiene zu verteilen.
11.5.2 Montage der Halter (einteilige und mehrteilige Anlagen)
-Die Montagehalter, wie unter 12.5.1 beschrieben, gleichmäßig auf die
vorhandenen Führungsschienen aufteilen.
-Zwei Sechskantschrauben M8 x 16 pro Halter mit dem Schraubenkopf in den
unteren Kanal der Führungsschienen einschieben und an den vorgesehenen
Positionen befestigen (s. Skizze 1).
Achtung! Die Schrauben bzw. Muttern nur handfest andrehen.
-Die Führungsschienen auf die Wintergartenprofile stellen und die Positionen der
Bohrungen markieren (s. Skizze 2).
-Die Löcher für die Befestigungsschrauben bohren.
-Die Montagehalter von den Führungsschienen nehmen und auf dem Wintergarten
befestigen.
Skizze 1
Montageplatte
(optional)
Änderungen vorbehalten
Montageanleitung
einteilige Anlagen
4
6
8
10
Skizze 2
Stand Januar 2010
SUNDREAM
zweiteilige Anlagen
6
9
12
15
Paul Voss GmbH & Co. KG
II
dreiteilige Anlagen
8
12
16
20
120
