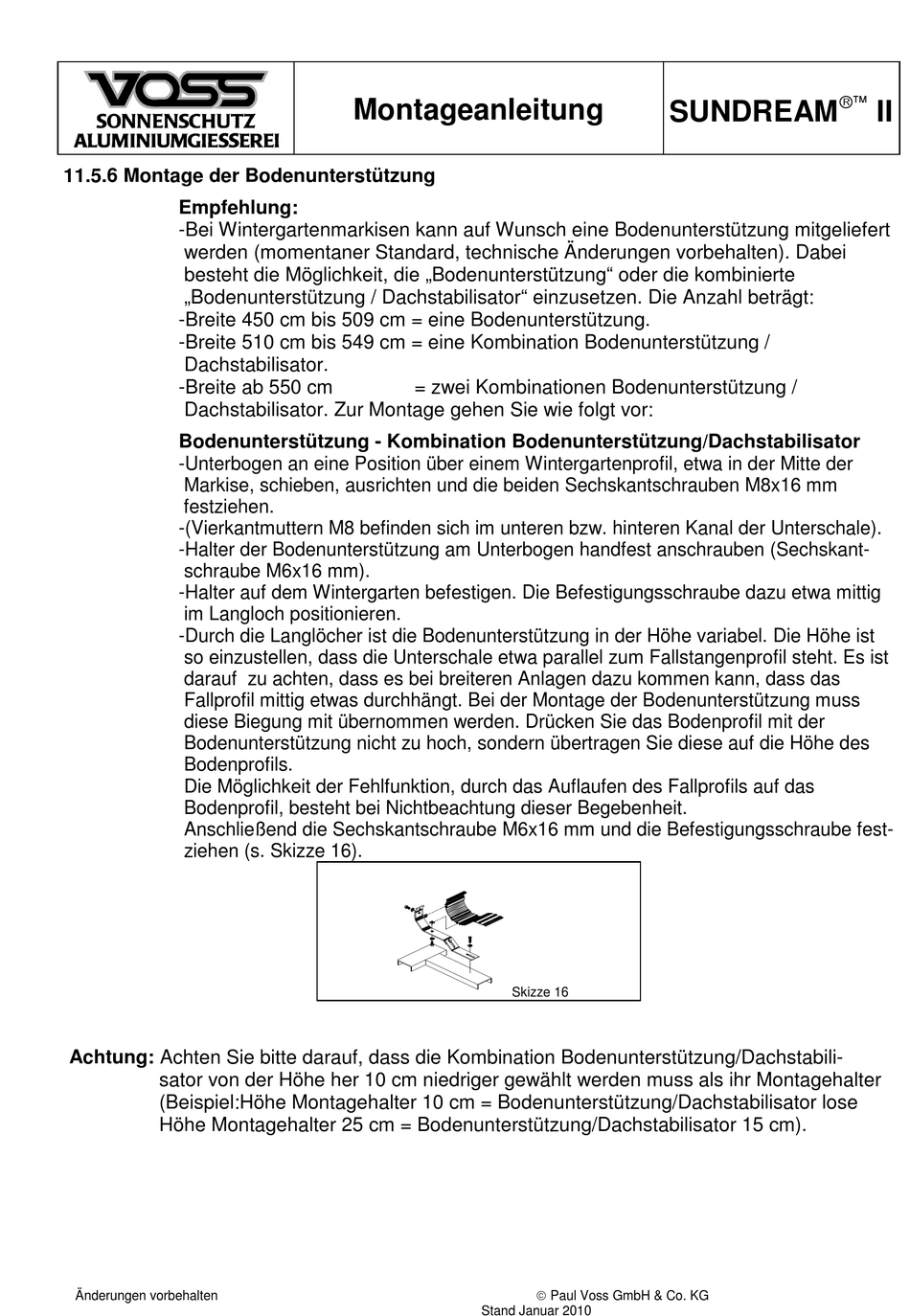

11.5.6 Montage der Bodenunterstützung
Empfehlung:
-Bei Wintergartenmarkisen kann auf Wunsch eine Bodenunterstützung mitgeliefert
werden (momentaner Standard, technische Änderungen vorbehalten). Dabei
besteht die Möglichkeit, die „Bodenunterstützung" oder die kombinierte
„Bodenunterstützung / Dachstabilisator" einzusetzen. Die Anzahl beträgt:
-Breite 450 cm bis 509 cm = eine Bodenunterstützung.
-Breite 510 cm bis 549 cm = eine Kombination Bodenunterstützung /
Dachstabilisator.
-Breite ab 550 cm
Dachstabilisator. Zur Montage gehen Sie wie folgt vor:
Bodenunterstützung - Kombination Bodenunterstützung/Dachstabilisator
-Unterbogen an eine Position über einem Wintergartenprofil, etwa in der Mitte der
Markise, schieben, ausrichten und die beiden Sechskantschrauben M8x16 mm
festziehen.
-(Vierkantmuttern M8 befinden sich im unteren bzw. hinteren Kanal der Unterschale).
-Halter der Bodenunterstützung am Unterbogen handfest anschrauben (Sechskant-
schraube M6x16 mm).
-Halter auf dem Wintergarten befestigen. Die Befestigungsschraube dazu etwa mittig
im Langloch positionieren.
-Durch die Langlöcher ist die Bodenunterstützung in der Höhe variabel. Die Höhe ist
so einzustellen, dass die Unterschale etwa parallel zum Fallstangenprofil steht. Es ist
darauf zu achten, dass es bei breiteren Anlagen dazu kommen kann, dass das
Fallprofil mittig etwas durchhängt. Bei der Montage der Bodenunterstützung muss
diese Biegung mit übernommen werden. Drücken Sie das Bodenprofil mit der
Bodenunterstützung nicht zu hoch, sondern übertragen Sie diese auf die Höhe des
Bodenprofils.
Die Möglichkeit der Fehlfunktion, durch das Auflaufen des Fallprofils auf das
Bodenprofil, besteht bei Nichtbeachtung dieser Begebenheit.
Anschließend die Sechskantschraube M6x16 mm und die Befestigungsschraube fest-
ziehen (s. Skizze 16).
Achtung: Achten Sie bitte darauf, dass die Kombination Bodenunterstützung/Dachstabili-
sator von der Höhe her 10 cm niedriger gewählt werden muss als ihr Montagehalter
(Beispiel:Höhe Montagehalter 10 cm = Bodenunterstützung/Dachstabilisator lose
Höhe Montagehalter 25 cm = Bodenunterstützung/Dachstabilisator 15 cm).
Änderungen vorbehalten
Montageanleitung
= zwei Kombinationen Bodenunterstützung /
Skizze 16
Stand Januar 2010
SUNDREAM
Paul Voss GmbH & Co. KG
II
