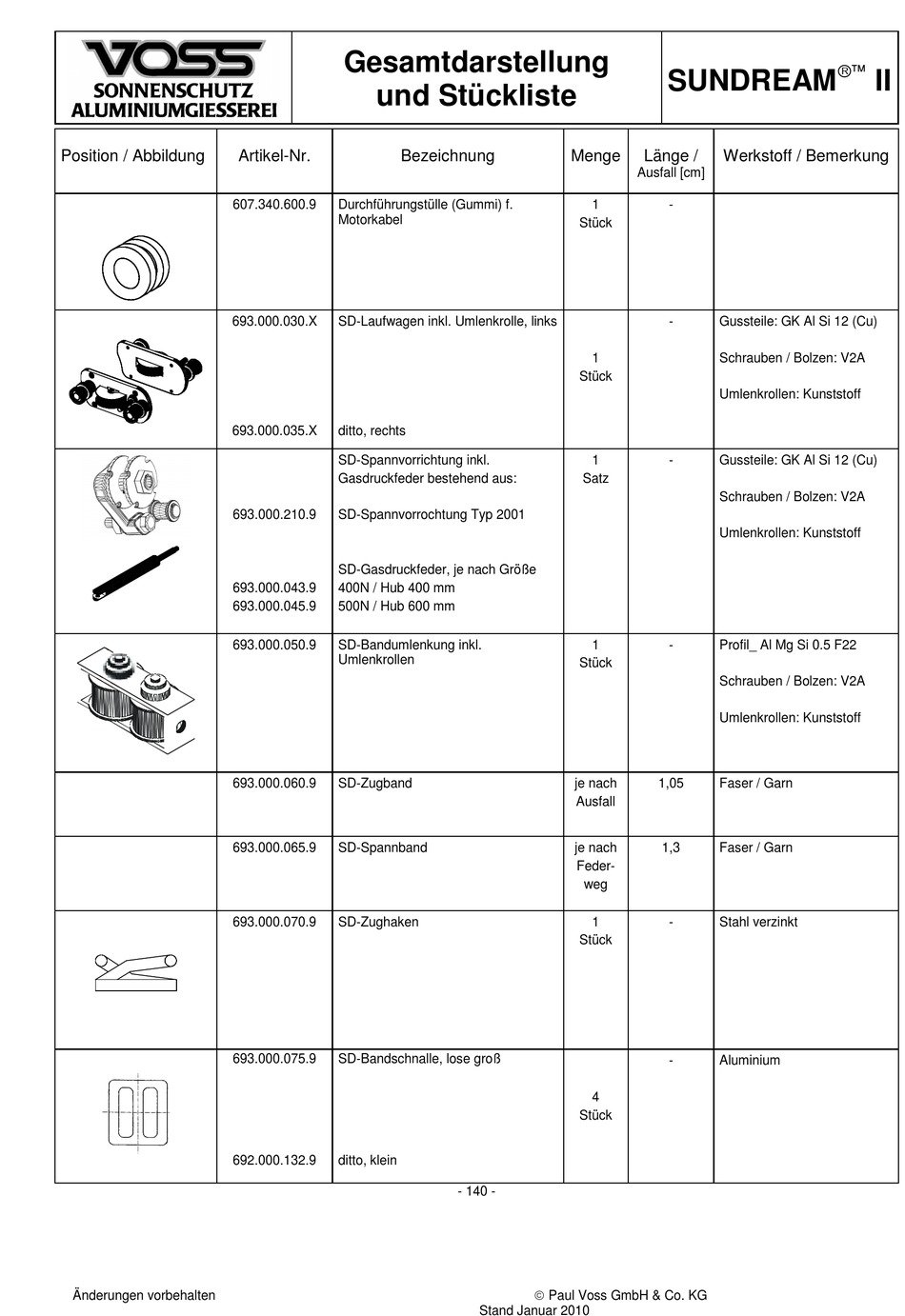

VOSS SUNDREAM II Dokumentation Seite 8

Position / Abbildung
607.340.600.9
693.000.030.X
693.000.035.X
693.000.210.9
693.000.043.9
693.000.045.9
693.000.050.9
693.000.060.9
693.000.065.9
693.000.070.9
693.000.075.9
692.000.132.9
Änderungen vorbehalten
Gesamtdarstellung
und Stückliste
Artikel-Nr. Bezeichnung
Durchführungstülle (Gummi) f.
Motorkabel
SD-Laufwagen inkl. Umlenkrolle, links
ditto, rechts
SD-Spannvorrichtung inkl.
Gasdruckfeder bestehend aus:
SD-Spannvorrochtung Typ 2001
SD-Gasdruckfeder, je nach Größe
400N / Hub 400 mm
500N / Hub 600 mm
SD-Bandumlenkung inkl.
Umlenkrollen
SD-Zugband
SD-Spannband
SD-Zughaken
SD-Bandschnalle, lose groß
ditto, klein
Menge
1
Stück
1
Stück
1
Satz
1
Stück
je nach
Ausfall
je nach
Feder-
weg
1
Stück
4
Stück
- 140 -
 Paul Voss GmbH & Co. KG
Stand Januar 2010
SUNDREAM
Länge / Werkstoff / Bemerkung
Ausfall [cm]
-
- Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
Umlenkrollen: Kunststoff
- Gussteile: GK Al Si 12 (Cu)
Schrauben / Bolzen: V2A
Umlenkrollen: Kunststoff
- Profil_ Al Mg Si 0.5 F22
Schrauben / Bolzen: V2A
Umlenkrollen: Kunststoff
1,05 Faser / Garn
1,3 Faser / Garn
- Stahl verzinkt
- Aluminium

II
