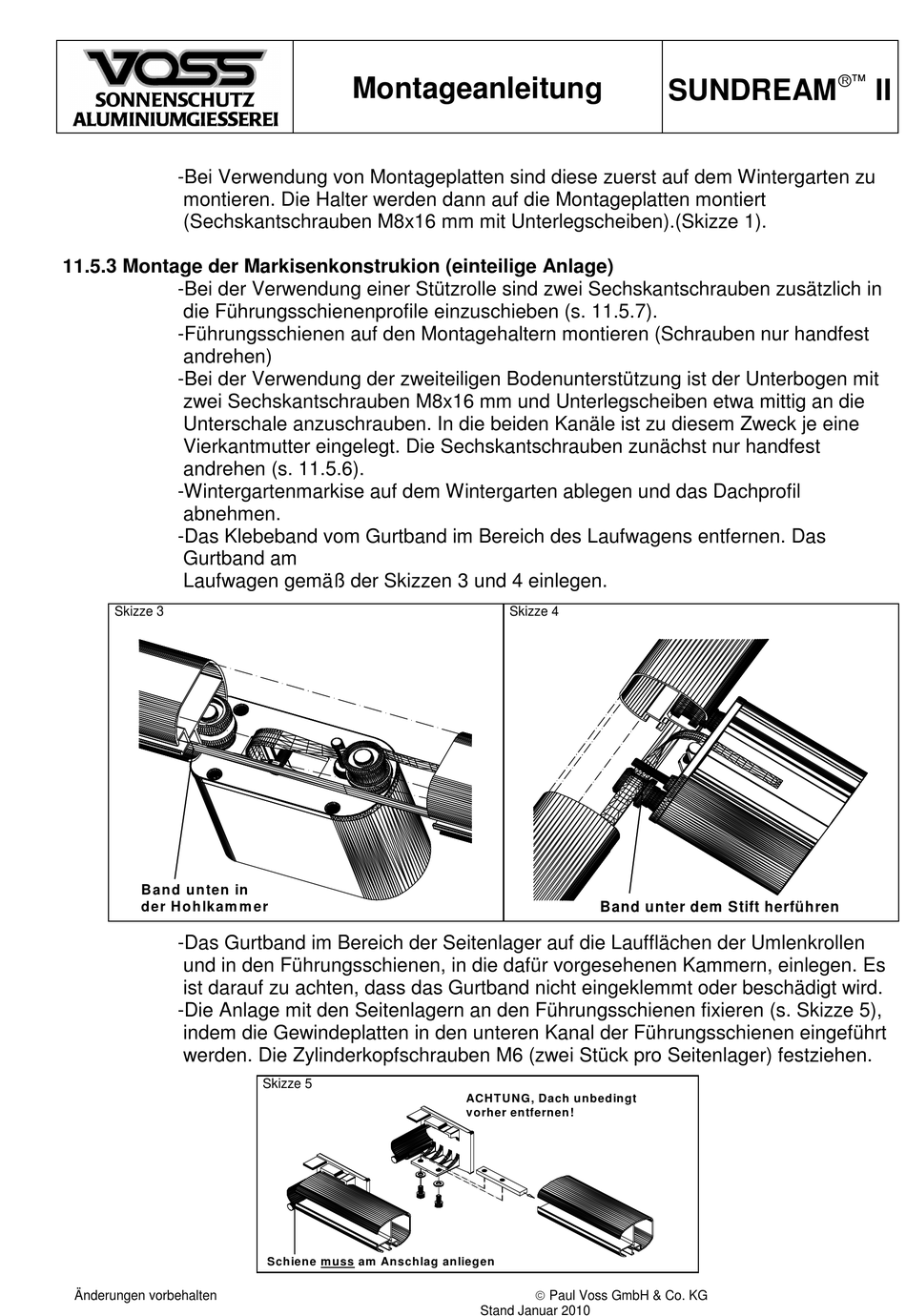

-Bei Verwendung von Montageplatten sind diese zuerst auf dem Wintergarten zu
montieren. Die Halter werden dann auf die Montageplatten montiert
(Sechskantschrauben M8x16 mm mit Unterlegscheiben).(Skizze 1).
11.5.3 Montage der Markisenkonstrukion (einteilige Anlage)
-Bei der Verwendung einer Stützrolle sind zwei Sechskantschrauben zusätzlich in
die Führungsschienenprofile einzuschieben (s. 11.5.7).
-Führungsschienen auf den Montagehaltern montieren (Schrauben nur handfest
andrehen)
-Bei der Verwendung der zweiteiligen Bodenunterstützung ist der Unterbogen mit
zwei Sechskantschrauben M8x16 mm und Unterlegscheiben etwa mittig an die
Unterschale anzuschrauben. In die beiden Kanäle ist zu diesem Zweck je eine
Vierkantmutter eingelegt. Die Sechskantschrauben zunächst nur handfest
andrehen (s. 11.5.6).
-Wintergartenmarkise auf dem Wintergarten ablegen und das Dachprofil
abnehmen.
-Das Klebeband vom Gurtband im Bereich des Laufwagens entfernen. Das
Gurtband am
Laufwagen gemäß der Skizzen 3 und 4 einlegen.
Skizze 3
B and unten in
der H ohlkam m er
-Das Gurtband im Bereich der Seitenlager auf die Laufflächen der Umlenkrollen
und in den Führungsschienen, in die dafür vorgesehenen Kammern, einlegen. Es
ist darauf zu achten, dass das Gurtband nicht eingeklemmt oder beschädigt wird.
-Die Anlage mit den Seitenlagern an den Führungsschienen fixieren (s. Skizze 5),
indem die Gewindeplatten in den unteren Kanal der Führungsschienen eingeführt
werden. Die Zylinderkopfschrauben M6 (zwei Stück pro Seitenlager) festziehen.
Änderungen vorbehalten
Montageanleitung
Skizze 5
Schiene m uss am Anschlag anliegen
Skizze 4
Band unter dem Stift herführen
ACHTU NG, Dach unbedingt
vorher entfernen!
Paul Voss GmbH & Co. KG
Stand Januar 2010
