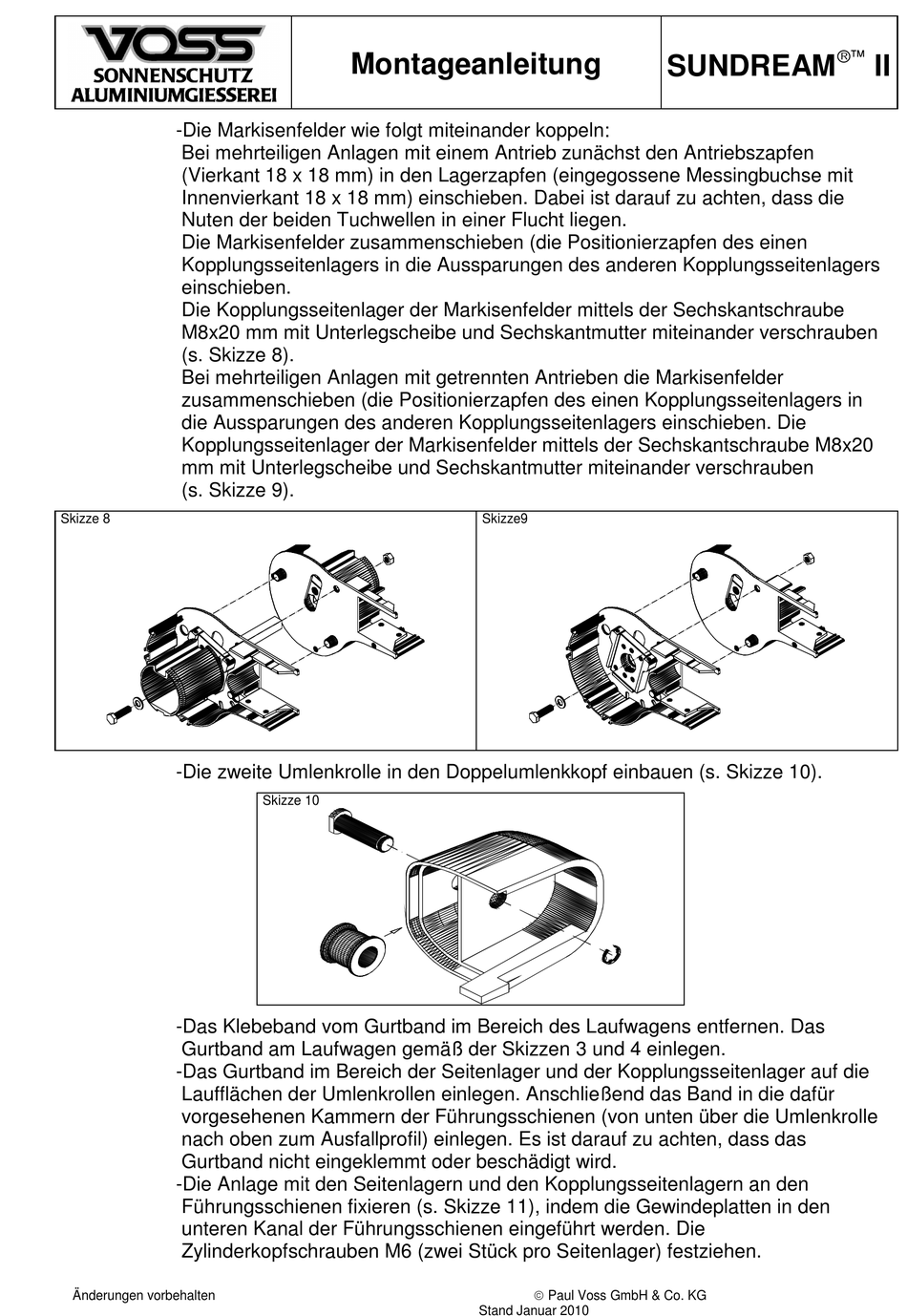

-Die Markisenfelder wie folgt miteinander koppeln:
Bei mehrteiligen Anlagen mit einem Antrieb zunächst den Antriebszapfen
(Vierkant 18 x 18 mm) in den Lagerzapfen (eingegossene Messingbuchse mit
Innenvierkant 18 x 18 mm) einschieben. Dabei ist darauf zu achten, dass die
Nuten der beiden Tuchwellen in einer Flucht liegen.
Die Markisenfelder zusammenschieben (die Positionierzapfen des einen
Kopplungsseitenlagers in die Aussparungen des anderen Kopplungsseitenlagers
einschieben.
Die Kopplungsseitenlager der Markisenfelder mittels der Sechskantschraube
M8x20 mm mit Unterlegscheibe und Sechskantmutter miteinander verschrauben
(s. Skizze 8).
Bei mehrteiligen Anlagen mit getrennten Antrieben die Markisenfelder
zusammenschieben (die Positionierzapfen des einen Kopplungsseitenlagers in
die Aussparungen des anderen Kopplungsseitenlagers einschieben. Die
Kopplungsseitenlager der Markisenfelder mittels der Sechskantschraube M8x20
mm mit Unterlegscheibe und Sechskantmutter miteinander verschrauben
(s. Skizze 9).
Skizze 8
-Die zweite Umlenkrolle in den Doppelumlenkkopf einbauen (s. Skizze 10).
-Das Klebeband vom Gurtband im Bereich des Laufwagens entfernen. Das
Gurtband am Laufwagen gemäß der Skizzen 3 und 4 einlegen.
-Das Gurtband im Bereich der Seitenlager und der Kopplungsseitenlager auf die
Laufflächen der Umlenkrollen einlegen. Anschließend das Band in die dafür
vorgesehenen Kammern der Führungsschienen (von unten über die Umlenkrolle
nach oben zum Ausfallprofil) einlegen. Es ist darauf zu achten, dass das
Gurtband nicht eingeklemmt oder beschädigt wird.
-Die Anlage mit den Seitenlagern und den Kopplungsseitenlagern an den
Führungsschienen fixieren (s. Skizze 11), indem die Gewindeplatten in den
unteren Kanal der Führungsschienen eingeführt werden. Die
Zylinderkopfschrauben M6 (zwei Stück pro Seitenlager) festziehen.
